Reguleeritava kõrgusega kassett tuubusele, RKFN, roostevaba teras
Type RKFN3 9 VS 20
|Item no. 7408980
|EAN 4012197278175
Item no. / Type
7408980 / RKFN3 9 VS 20
Min põrandakõrgus
105 mm
Max põrandakõrgus
150 mm
Põrandakatte paksus
20 mm
Juhtmeväljaviigu teostus
Süvistatav tuubus
Nimisuurus põrandakarpidele
9
Mõõt h
105 mm
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Nivelleeritav ruudukujuline kassett tuubusele nimisuurusega 9, installatsiooniseadmete paigaldamiseks kanalisüsteemides, topelt- ja õõnespõrandates, nii kuiv- kui ka märghooldusega põrandates, sisetingimustes. Sobib vaid siledatele põrandakatetele.
3 universaalse seadmekarbi UT4 paigaldamiseks 9 kanderõnga/kandeaasaga üksikpaigaldusseadme või 12 Modul 45® seadme jaoks. Paigaldada saab 3 APMT5-katteplaati. Tuubus ei kuulu tarnekomplekti.
Nivelleeritav ruudukujuline kassett tuubusele nimisuurusega 9, installatsiooniseadmete paigaldamiseks kanalisüsteemides, topelt- ja õõnespõrandates, nii kuiv- kui ka märghooldusega põrandates, sisetingimustes. Põrandasiseste karpide UZD 250, UZD 350 paigaldamiseks vastavalt montaažikaanega DUG.../9. Sobib vaid siledatele põrandakatetele.
Nivelleeritav kassett, 3-käiguline, paigaldada saab kolm APMT5-katteplaati.
3 universaalse seadmekarbi UT4 paigaldamiseks 9 kanderõnga/kandeaasaga üksikpaigaldusseadme või 12 Modul 45® seadme jaoks. Paigaldada saab 3 APMT5-katteplaati. Tuubus ei kuulu tarnekomplekti.
Nivelleeritav ruudukujuline kassett tuubusele nimisuurusega 9, installatsiooniseadmete paigaldamiseks kanalisüsteemides, topelt- ja õõnespõrandates, nii kuiv- kui ka märghooldusega põrandates, sisetingimustes. Põrandasiseste karpide UZD 250, UZD 350 paigaldamiseks vastavalt montaažikaanega DUG.../9. Sobib vaid siledatele põrandakatetele.
Nivelleeritav kassett, 3-käiguline, paigaldada saab kolm APMT5-katteplaati.
Technical data

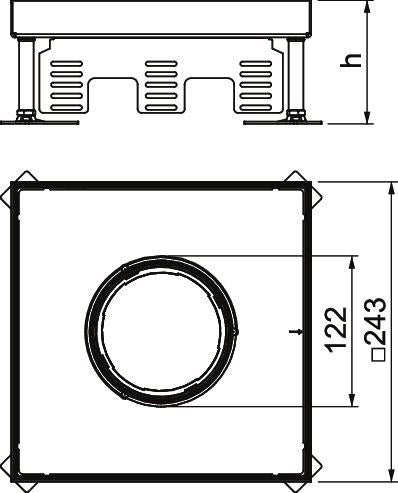

Mõõtmed
| Pikkus | 243 mm |
|---|---|
| Laius | 243 mm |
| Kõrgus | 105 mm |
| Mõõt h | 105 mm |
Tehnilised andmed
| Min põrandakõrgus | 105 mm |
|---|---|
| Max põrandakõrgus | 150 mm |
| Põrandakatte paksus | 20 mm |
| Min joondusvahemik | 105 mm |
| Max joondusvahemik | 150 mm |
| Paigaldatavate seadmete arv | 12 |
| Lahtisidestatav | ei |
| Pikkus paigaldusmõõt | 244 mm |
| Laius paigaldusmõõt | 244 mm |
| Sobib õõnespõrandasse paigaldamiseks | jah |
| Sobib topeltpõrandasse paigaldamiseks | jah |
| Põhjahooldus | märg |
| Paigaldamissügavus | 105 mm |
| Juhtmeväljaviigu teostus | Süvistatav tuubus |
| Juhtmeväljaviikude arv | 1 |
| Võimalik kinnitada seadmekarpe | ei |
| Kaitsemäär IK-kood | IK10. |
| Paigaldussüsteemi tüüp | UT4 |
| Tugev teostus | ei |
| Nimisuurus põrandakarpidele | 9 |
| Heakskiidud | VDE |
| Standard | EN 50085-2-2 |
| Kaitseaste (IP) kasutuses olekus | IP20 |
| Kaitseaste (IP) kasutamata olekus | IP55 |
| Universaalsete seadmekandurite arv | 3 x UT4 |
| Põrandaava/paigaldusava | 244x244 |
| Vertikaalne koormus, väike pind | kuni 3 000 N |
| Vertikaalne koormus, suur pind | kuni 5 000 N |
| Mudel | ruudukujuline |
| Mõõde | 243x243x100 |
| Materjal | Roostevaba teras |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 22,1925 kg CO2e / 1 Tükk |
|---|
