Reguleeritav raske koormus kassett tuubusele, RKFNSL, nimisuurus 9, roostevaba teras
Type RKFN3 9 V SL1 16
|Item no. 7408938
|EAN 4012197278298
Item no. / Type
Min põrandakõrgus
Max põrandakõrgus
Põrandakatte paksus
Mõõt h
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description

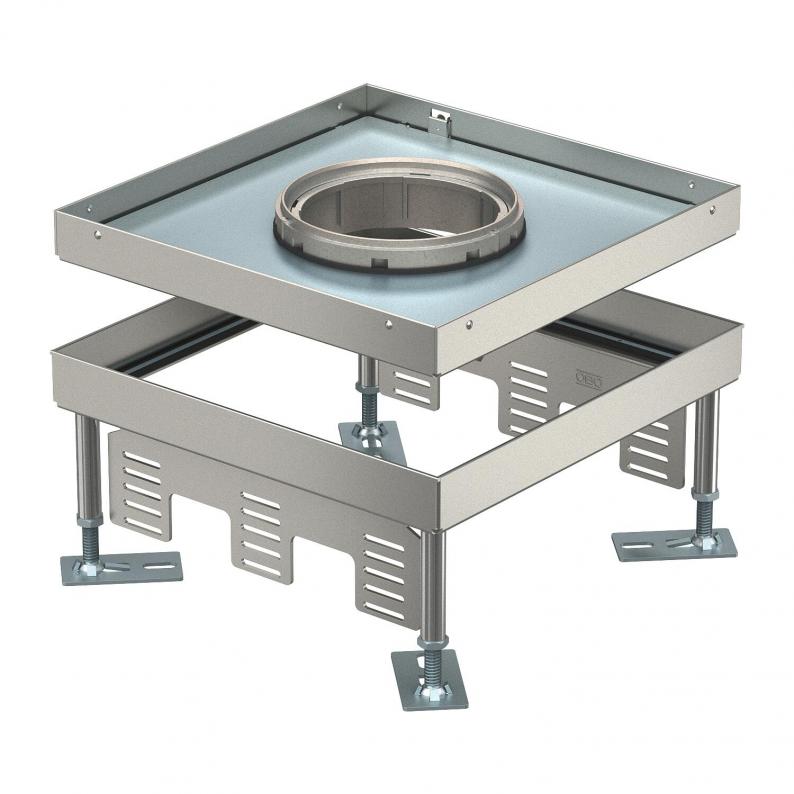

Nivelleeritav ruudukujuline suure koormustaluvusega kassett tuubusele nimisuurusega 9, installatsiooniseadmete paigaldamiseks kanalisüsteemides, topelt- ja õõnespõrandates, nii kuiv- kui ka märghooldusega põrandates, sisetingimustes. Koormusklass 1–10 kN.
3 universaalse seadmekarbi UT4 paigaldamiseks 9 kanderõnga/kandeaasaga üksikpaigaldusseadme või 12 Modul 45® seadme jaoks. Paigaldada saab 3 APMT5-katteplaati. Tuubus ei kuulu tarnekomplekti.
Nivelleeritav ruudukujuline suure koormustaluvusega kassett tuubusele nimisuurusega 9, installatsiooniseadmete paigaldamiseks kanalisüsteemides, topelt- ja õõnespõrandates, nii kuiv- kui ka märghooldusega põrandates, sisetingimustes. Koormusklass 1–10 kN.
Nivelleeritav raskelt koormatav kassett, 3-käiguline. Paigaldada saab 3 APMT5-katteplaati.
3 universaalse seadmekarbi UT4 paigaldamiseks 9 kanderõnga/kandeaasaga üksikpaigaldusseadme või 12 Modul 45® seadme jaoks. Paigaldada saab 3 APMT5-katteplaati. Tuubus ei kuulu tarnekomplekti.
Nivelleeritav ruudukujuline suure koormustaluvusega kassett tuubusele nimisuurusega 9, installatsiooniseadmete paigaldamiseks kanalisüsteemides, topelt- ja õõnespõrandates, nii kuiv- kui ka märghooldusega põrandates, sisetingimustes. Koormusklass 1–10 kN.
Nivelleeritav raskelt koormatav kassett, 3-käiguline. Paigaldada saab 3 APMT5-katteplaati.
Technical data

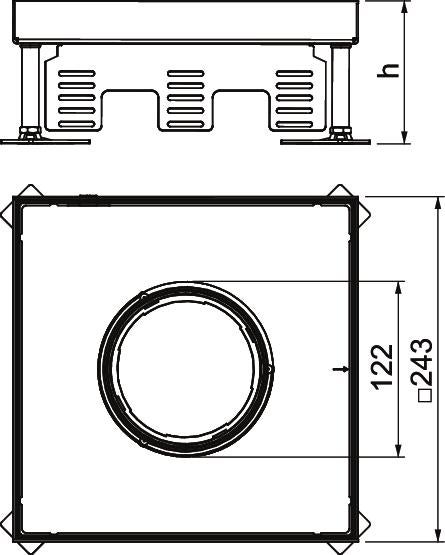

Mõõtmed
| Pikkus | 243 mm |
|---|---|
| Laius | 243 mm |
| Kõrgus | 105 mm |
| Mõõt h | 105 mm |
Tehnilised andmed
| Min põrandakõrgus | 105 mm |
|---|---|
| Max põrandakõrgus | 150 mm |
| Põrandakatte paksus | 16 mm |
| Min joondusvahemik | 105 mm |
| Max joondusvahemik | 150 mm |
| Paigaldatavate seadmete arv | 12 |
| Lahtisidestatav | ei |
| Pikkus paigaldusmõõt | 244 mm |
| Laius paigaldusmõõt | 244 mm |
| Sobib õõnespõrandasse paigaldamiseks | jah |
| Sobib topeltpõrandasse paigaldamiseks | jah |
| Põhjahooldus | märg |
| Paigaldamissügavus | 105 mm |
| Juhtmeväljaviigu teostus | Süvistatav tuubus |
| Juhtmeväljaviikude arv | 1 |
| Võimalik kinnitada seadmekarpe | ei |
| Kaitsemäär IK-kood | IK10. |
| Raskekoormusklass | 10 kN (OBO SL1) |
| Paigaldussüsteemi tüüp | UT4 |
| Tugev teostus | jah |
| Nimisuurus põrandakarpidele | 9 |
| Heakskiidud | VDE |
| Standard | EN 50085-2-2 |
| Kaitseaste (IP) kasutuses olekus | IP20 |
| Kaitseaste (IP) kasutamata olekus | IP55 |
| Universaalsete seadmekandurite arv | 3 x UT4 |
| Põrandaava/paigaldusava | 244x244 |
| Mudel | ruudukujuline |
| Mõõde | 243x243x100 |
| Materjal | Roostevaba teras |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 24,7907 kg CO2e / 1 Tükk |
|---|
