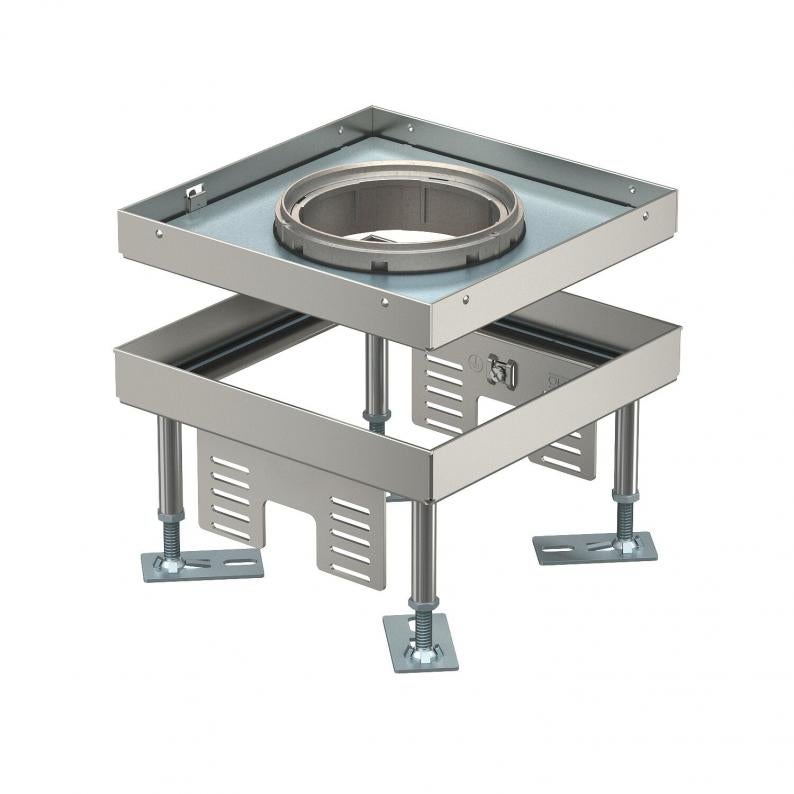

Reguleeritav raske koormus kassett tuubusele, RKFNSL, nimisuurus 4, roostevaba teras
Type RKFN3 4 V SL1 15
|Item no. 7408926
|EAN 4012197278250
Item no. / Type
Min põrandakõrgus
Max põrandakõrgus
Põrandakatte paksus
Mõõt h
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Nivelleeritav ruudukujuline suure koormustaluvusega kassett tuubusele nimisuurusega 4, installatsiooniseadmete paigaldamiseks kanalisüsteemides, topelt- ja õõnespõrandates, nii kuiv- kui ka märghooldusega põrandates, sisetingimustes. Koormusklass 1–10 kN.
2 universaalse seadmekarbi UT3 paigaldamiseks 4 kanderõnga/kandeaasaga üksikpaigaldusseadme või 6 Modul 45® seadme jaoks. Paigaldada saab 2 APMT2-katteplaati. Tuubus ei kuulu tarnekomplekti.
2 universaalse seadmekarbi UT3 paigaldamiseks 4 kanderõnga/kandeaasaga üksikpaigaldusseadme või 6 Modul 45® seadme jaoks. Paigaldada saab 2 APMT2-katteplaati. Tuubus ei kuulu tarnekomplekti.
Technical data

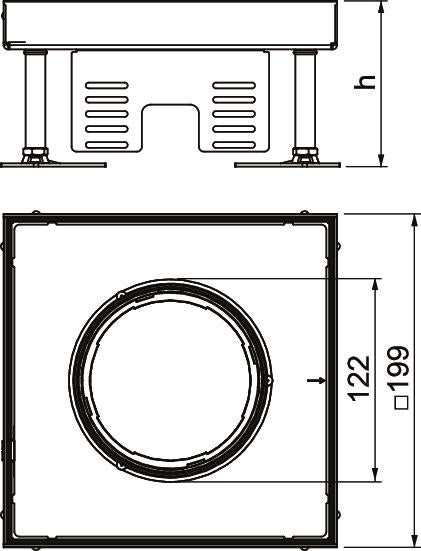

Mõõtmed
| Pikkus | 199 mm |
|---|---|
| Laius | 199 mm |
| Kõrgus | 105 mm |
| Mõõt h | 105 mm |
Tehnilised andmed
| Min põrandakõrgus | 105 mm |
|---|---|
| Max põrandakõrgus | 150 mm |
| Põrandakatte paksus | 15 mm |
| Min joondusvahemik | 105 mm |
| Max joondusvahemik | 150 mm |
| Paigaldatavate seadmete arv | 6 |
| Lahtisidestatav | ei |
| Pikkus paigaldusmõõt | 201 mm |
| Laius paigaldusmõõt | 201 mm |
| Sobib õõnespõrandasse paigaldamiseks | jah |
| Sobib topeltpõrandasse paigaldamiseks | jah |
| Põhjahooldus | märg |
| Paigaldamissügavus | 105 mm |
| Juhtmeväljaviigu teostus | Süvistatav tuubus |
| Juhtmeväljaviikude arv | 1 |
| Võimalik kinnitada seadmekarpe | ei |
| Kaitsemäär IK-kood | IK10. |
| Raskekoormusklass | 10 kN (OBO SL1) |
| Paigaldussüsteemi tüüp | UT3 |
| Tugev teostus | jah |
| Nimisuurus põrandakarpidele | 4 |
| Heakskiidud | VDE |
| Standard | EN 50085-2-2 |
| Kaitseaste (IP) kasutuses olekus | IP20 |
| Kaitseaste (IP) kasutamata olekus | IP55 |
| Universaalsete seadmekandurite arv | 2 x UT3 |
| Põrandaava/paigaldusava | 201x201 |
| Mudel | ruudukujuline |
| Mõõde | 199x199x100 |
| Materjal | Roostevaba teras |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 18,016 kg CO2e / 1 Tükk |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
TUK2 GV
7428140
Smallest selling unit: 1 Tükki
1Tükki
Tükki
SK RK4
7404380
Smallest selling unit: 1 Tükki
1Tükki
Tükki
DUG 350 4SL
7401408
Smallest selling unit: 1 Tükki
1Tükki
Tükki
UT3 45 3
7408723
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Type
TUK2 GV
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (2)
Deklaratsioonid (2)
Sertifikaadid (1)
Juhised ja spikrid (1)
Toote pildid (2)
Variants
Type
Min põrandakõrgus
Max põrandakõrgus
Põrandakatte paksus
Nimisuurus põrandakarpidele
Mõõt h
Kaitseaste (IP) kasutamata olekus
Item no.
RKFN3 4 V SL1 15
105
150
15
4
105
IP55
7408926
RKFN3 4 V SL1 20
110
155
20
4
110
IP55
7408928
Min põrandakõrgus
Max põrandakõrgus
Põrandakatte paksus
Mõõt h
RKFN3 4 V SL1 15
Item no.
7408926
Min põrandakõrgus
105
Max põrandakõrgus
150
Põrandakatte paksus
15
Nimisuurus põrandakarpidele
4
Mõõt h
105
Kaitseaste (IP) kasutamata olekus
IP55
RKFN3 4 V SL1 20
Item no.
7408928
Min põrandakõrgus
110
Max põrandakõrgus
155
Põrandakatte paksus
20
Nimisuurus põrandakarpidele
4
Mõõt h
110
Kaitseaste (IP) kasutamata olekus
IP55
