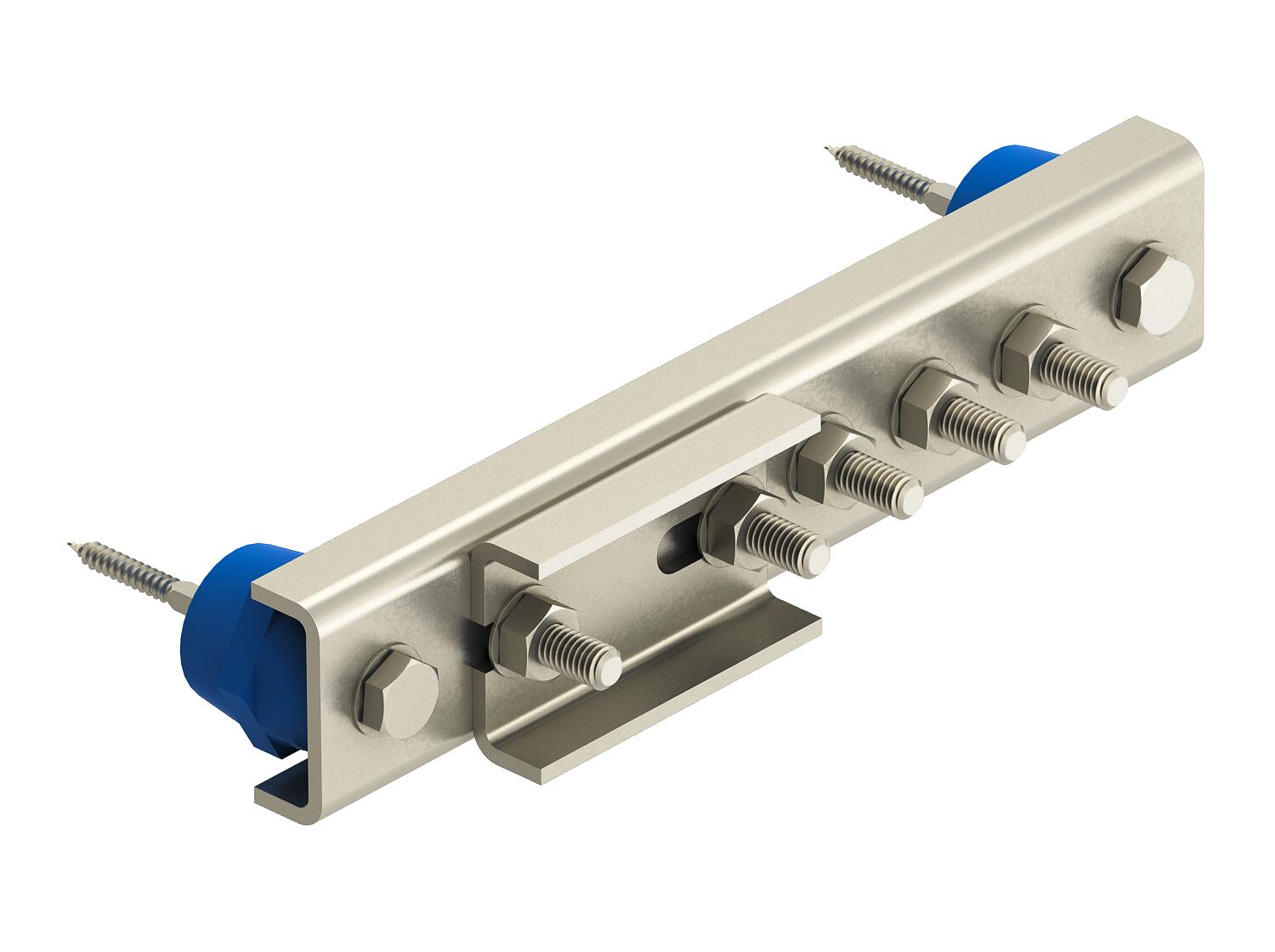

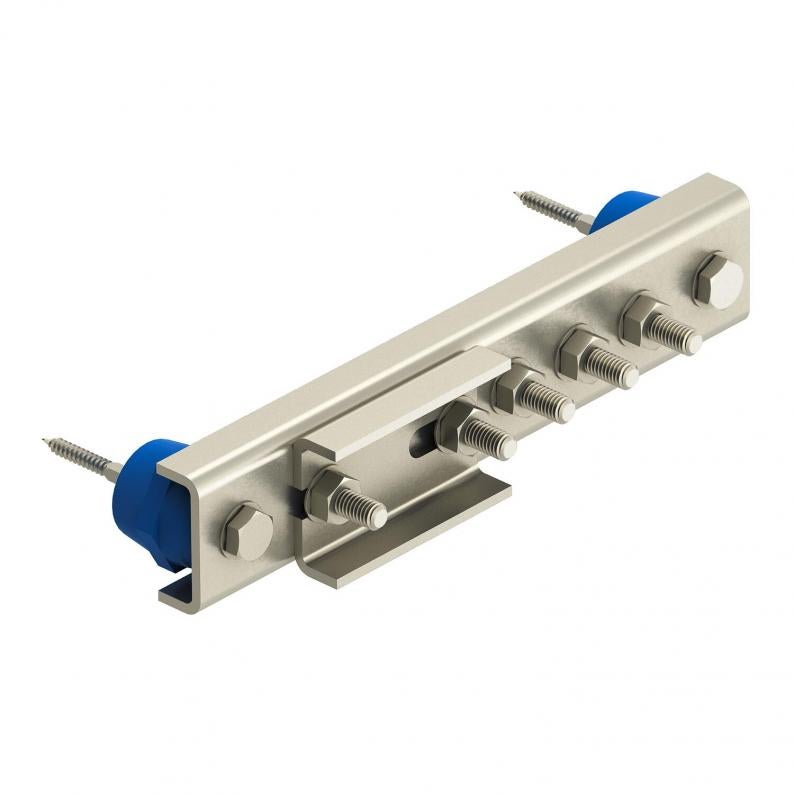

Potentsiaaliühtlustuslatt plahvatusohtliku tsooni 1/21, 2/22 jaoks
Type EX PAS 5
|Item no. 5015265
|EAN 4012196427628
Item no. / Type
Pikkus
Laius
Kõrgus
Ühenduste arv
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Süütesädemeteta kaitse-/funktsioonipotentsiaaliühtlustus DIN VDE 0100-410/-540 alusel, aga ka süüteseadmeteta piksekaitse-potentsiaaliühtlustus DIN VDE 0185-305 (IEC 62305) alusel VDE 0165-1 (IEC/EN 60079-14) vastavates seadmetes
• Kasutamine plahvatusohtlikes piirkondades, plahvatusohtlikud tsoonid 1 ja 2/21 ja 22
• Kontrollitud plahvatusrühma IIC kohaselt
• Piksevoolu lahendusvõimeklass H (100 kA) VDE 0185-561-1 (IEC/EN 62561-1) alusel
• UV-stabiliseeritud ja halogeenivabad isolaatorijalad
• Vedruseib kruvi kinnitamiseks iselõtvumise vastu VDE 0185-305-3 alusel
Lisaleht 2
• Sobib kasutamiseks sees ja väljas
• Kasutamine plahvatusohtlikes piirkondades, plahvatusohtlikud tsoonid 1 ja 2/21 ja 22
• Kontrollitud plahvatusrühma IIC kohaselt
• Piksevoolu lahendusvõimeklass H (100 kA) VDE 0185-561-1 (IEC/EN 62561-1) alusel
• UV-stabiliseeritud ja halogeenivabad isolaatorijalad
• Vedruseib kruvi kinnitamiseks iselõtvumise vastu VDE 0185-305-3 alusel
Lisaleht 2
• Sobib kasutamiseks sees ja väljas
Technical data
Mõõtmed
| Pikkus | 279 mm |
|---|---|
| Laius | 54 mm |
| Kõrgus | 4 mm |
Tehnilised andmed
| Ühenduste arv | 5 |
|---|---|
| Isolaator | jah |
| Ühenduste arv, ümarjuht, kokku | 5 |
| Ühenduste arv, ümarjuht 8 mm | 0 |
| Ühenduste arv, ümarjuht 10 mm | 0 |
| Ühenduste arv, ümarjuht 8–10 mm | 0 |
| Ühenduste arv, ribaterast kuni 30 mm | 0 |
| Ühenduste arv, ribateras kuni 40 mm | 1 |
| Ühenduste arv, juhe kuni 6 mm², jäik | 0 |
| Ühenduste arv, juhe kuni 16 mm², jäik | 0 |
| Ühenduste arv, juhe kuni 25 mm², jäik | 0 |
| Ühenduste arv, juhe kuni 95 mm², jäik | 0 |
| Kontaktliistu materjal | Roostevaba teras (V2A) |
| Klemmi materjal | Roostevaba teras (V2A) |
| Mudel | ainult klemm |
| Välguvoolu lahendusvõime | H/100 kA |
| Konstruktsioonitüüp | Püsiehitus |
| Mõõde | 5xM10 |
| Materjal | Roostevaba teras 1.4301 |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 7,7523 kg CO2e / 1 Tükk |
|---|
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (4)
Deklaratsioonid (4)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Kõrgus
Ühenduste arv
Item no.
EX PAS 5
279
54
4
5
5015265
EX PAS 10
441
54
4
10
5015270
