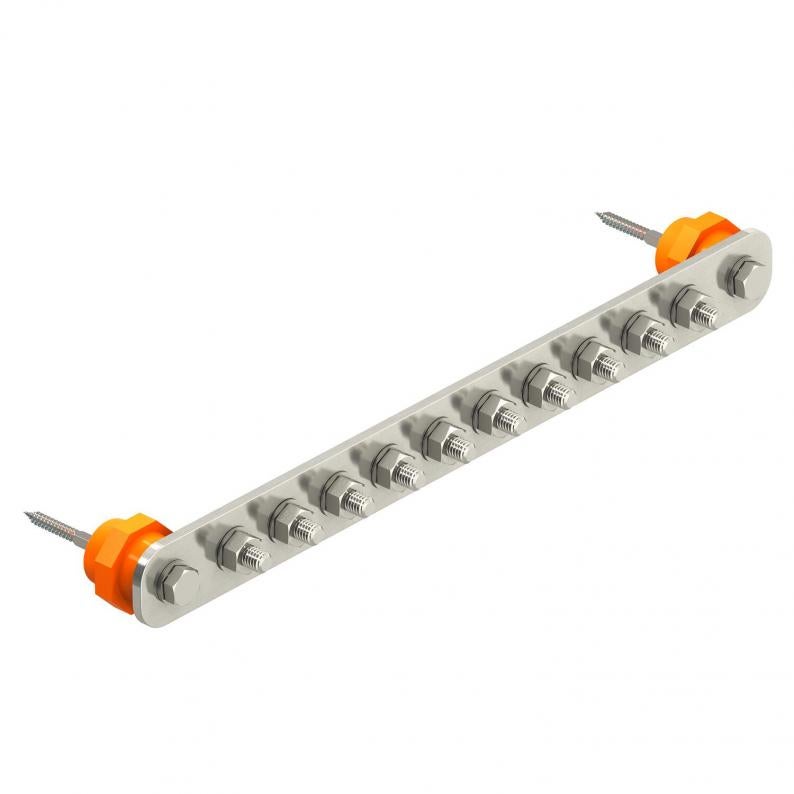

Potentsiaaliühtlustuslatt BigBar, tööstusvaldkonna jaoks
Type 1802 10 VA
|Item no. 5015866
|EAN 4012195002284
Item no. / Type
Pikkus
Laius
Kõrgus
Ühenduste arv
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Põhipotentsiaaliühtlustus DIN VDE 0100 osade 410 ja 540 kohaselt ning piksekaitse-potentsiaaliühtlustus DIN VDE 0185-305 (IEC 62305) kohaselt
• Isolatsioonijalad
• Ühendusjuhtmete kiire ja lihtne paigaldamine lukupoltidega M10
• Roostevabaterasest variandid (V2A) sobivad välitingimustes kasutamiseks
• Komplektis on tüüblid ja poldid seinale paigaldamiseks
• Vedruseibiga (DIN 137) poldi kindlustamiseks iseseisva lõtvumise vastu (nõutav näiteks tööstuses ja plahvatusohtlikus keskkonnas)
• Isolatsioonijalad
• Ühendusjuhtmete kiire ja lihtne paigaldamine lukupoltidega M10
• Roostevabaterasest variandid (V2A) sobivad välitingimustes kasutamiseks
• Komplektis on tüüblid ja poldid seinale paigaldamiseks
• Vedruseibiga (DIN 137) poldi kindlustamiseks iseseisva lõtvumise vastu (nõutav näiteks tööstuses ja plahvatusohtlikus keskkonnas)
Technical data

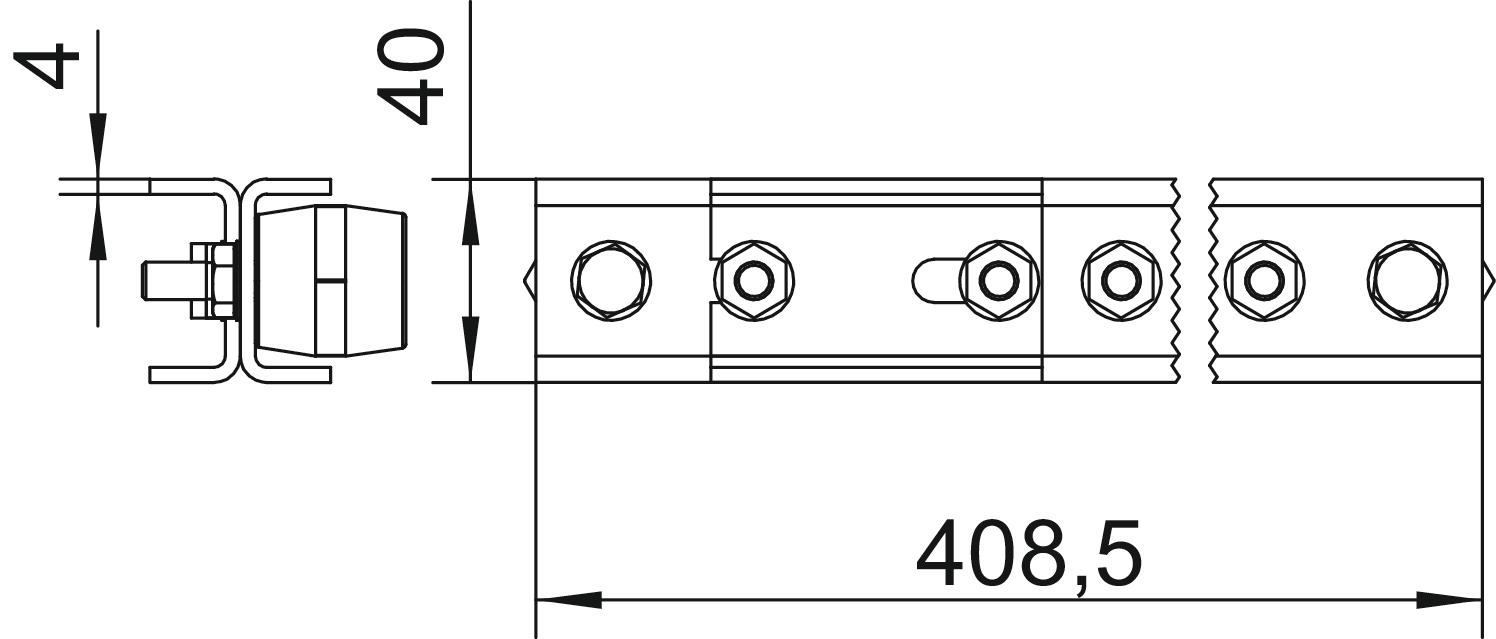

Mõõtmed
| Pikkus | 408,5 mm |
|---|---|
| Laius | 40 mm |
| Kõrgus | 5 mm |
Tehnilised andmed
| Ühenduste arv | 10 |
|---|---|
| Isolaator | jah |
| Ühenduste arv, ümarjuht, kokku | 10 |
| Ühenduste arv, ümarjuht 8 mm | 0 |
| Ühenduste arv, ümarjuht 10 mm | 0 |
| Ühenduste arv, ümarjuht 8–10 mm | 0 |
| Ühenduste arv, ribaterast kuni 30 mm | 0 |
| Ühenduste arv, ribateras kuni 40 mm | 0 |
| Ühenduste arv, juhe kuni 6 mm², jäik | 0 |
| Ühenduste arv, juhe kuni 16 mm², jäik | 0 |
| Ühenduste arv, juhe kuni 25 mm², jäik | 0 |
| Ühenduste arv, juhe kuni 95 mm², jäik | 0 |
| Kontaktliistu materjal | Roostevaba teras (V2A) |
| Klemmi materjal | Roostevaba teras (V2A) |
| Mudel | ainult klemm |
| Välguvoolu lahendusvõime | H/100 kA |
| Konstruktsioonitüüp | Modulaarne ehitus |
| Mõõde | 10xM10 |
| Materjal | Roostevaba teras 1.4301 |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 6,0023 kg CO2e / 1 Tükk |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Item no. 5015884
Kate potentsiaaliühtlustuslatile BigBarType
1802 AH 10
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (4)
Juhised ja spikrid (1)
Toote pildid (2)
3D-andmete allalaadimised (2)
Variants
Type
Pikkus
Laius
Kõrgus
Ühenduste arv
Item no.
1802 5 VA
246
40
5
5
5015854
1802 10 VA
408,5
40
5
10
5015866
Pikkus
Ühenduste arv
1802 5 VA
Item no.
5015854
Pikkus
246
Laius
40
Kõrgus
5
Ühenduste arv
5
1802 10 VA
Item no.
5015866
Pikkus
408,5
Laius
40
Kõrgus
5
Ühenduste arv
10
