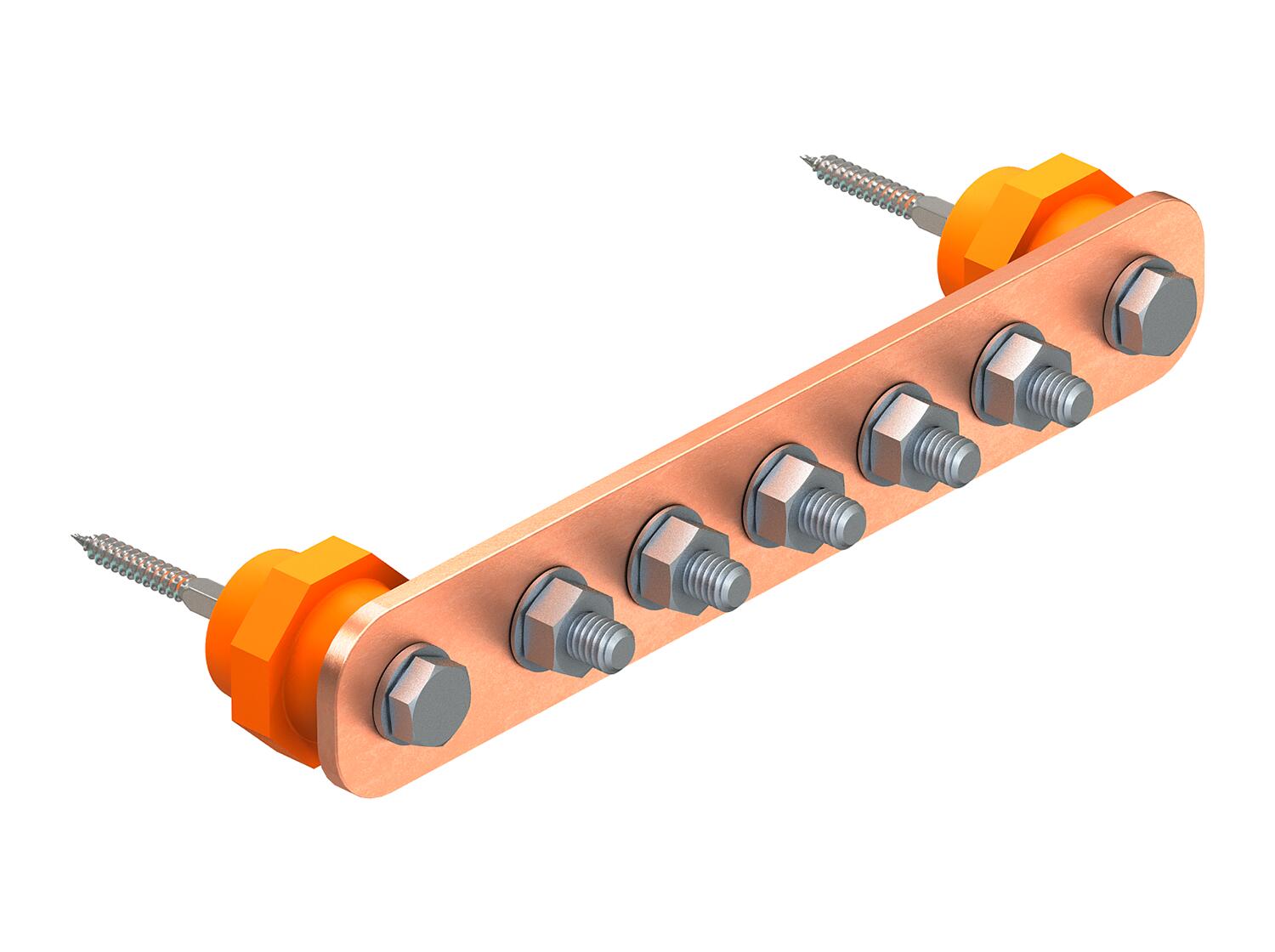

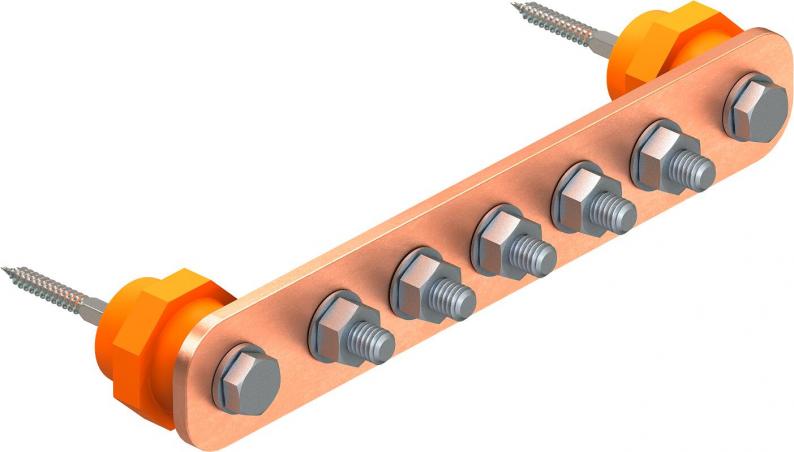

Potentsiaaliühtlustuslatt BigBar, tööstusvaldkonna jaoks
Type 1802 5 CU
|Item no. 5015830
|EAN 4012195002253
Item no. / Type
Pikkus
Laius
Kõrgus
Ühenduste arv
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Põhipotentsiaaliühtlustussiin potentsiaaliühtlustuseks DIN VDE 0100-410/-540 kohaselt ja piksekaitse-potentsiaaliühtlustus DIN VDE 0185-305 (IEC 62305) kohaselt
• Isolatsioonijalad
• Ühendusjuhtmete kiire ja lihtne paigaldamine lukupoltidega M10
• Komplektis on tüüblid ja poldid seinale paigaldamiseks
• Vedruseibiga (DIN 137) poldi kindlustamiseks iseseisva lõtvumise vastu (nõutav näiteks tööstuses ja plahvatusohtlikus keskkonnas)
• Isolatsioonijalad
• Ühendusjuhtmete kiire ja lihtne paigaldamine lukupoltidega M10
• Komplektis on tüüblid ja poldid seinale paigaldamiseks
• Vedruseibiga (DIN 137) poldi kindlustamiseks iseseisva lõtvumise vastu (nõutav näiteks tööstuses ja plahvatusohtlikus keskkonnas)
Technical data

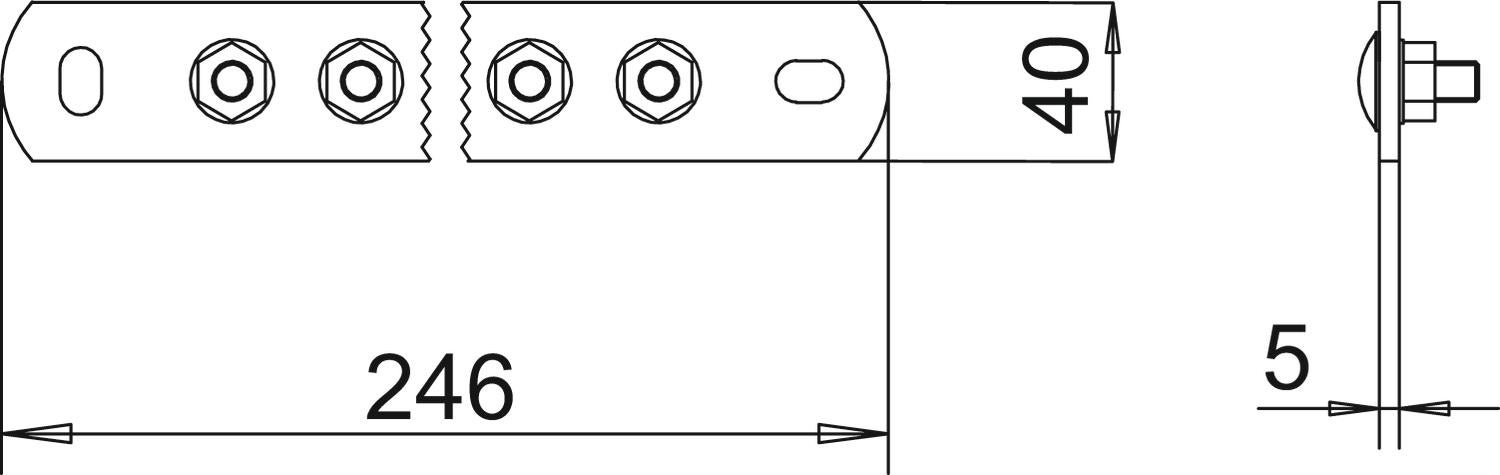

Mõõtmed
| Pikkus | 246 mm |
|---|---|
| Laius | 40 mm |
| Kõrgus | 5 mm |
Tehnilised andmed
| Ühenduste arv | 5 |
|---|---|
| Isolaator | jah |
| Ühenduste arv, ümarjuht, kokku | 5 |
| Ühenduste arv, ümarjuht 8 mm | 0 |
| Ühenduste arv, ümarjuht 10 mm | 0 |
| Ühenduste arv, ümarjuht 8–10 mm | 0 |
| Ühenduste arv, ribaterast kuni 30 mm | 0 |
| Ühenduste arv, ribateras kuni 40 mm | 0 |
| Ühenduste arv, juhe kuni 6 mm², jäik | 0 |
| Ühenduste arv, juhe kuni 16 mm², jäik | 0 |
| Ühenduste arv, juhe kuni 25 mm², jäik | 0 |
| Ühenduste arv, juhe kuni 95 mm², jäik | 0 |
| Kontaktliistu materjal | Vask |
| Klemmi materjal | Vask |
| Mudel | ainult klemm |
| Välguvoolu lahendusvõime | H/100 kA |
| Konstruktsioonitüüp | Püsiehitus |
| Mõõde | 5xM10 |
| Materjal | Vask |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 2,8683 kg CO2e / 1 Tükk |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Item no. 5015880
Kate potentsiaaliühtlustuslatile BigBarType
1802 AH 5
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (2)
Deklaratsioonid (4)
Juhised ja spikrid (1)
Toote pildid (3)
3D-andmete allalaadimised (2)
Variants
Type
Pikkus
Laius
Kõrgus
Ühenduste arv
Item no.
1802 5 CU
246
40
5
5
5015830
1802 6 CU
278,5
40
5
6
5015832
1802 8 CU
343,5
40
5
8
5015836
1802 10 CU
408,5
40
5
10
5015842
1802 12 CU
473,5
40
5
12
5015844
1802 14 CU
538,5
40
5
14
5015847
1802 20 CU
733,5
40
5
20
5015849
