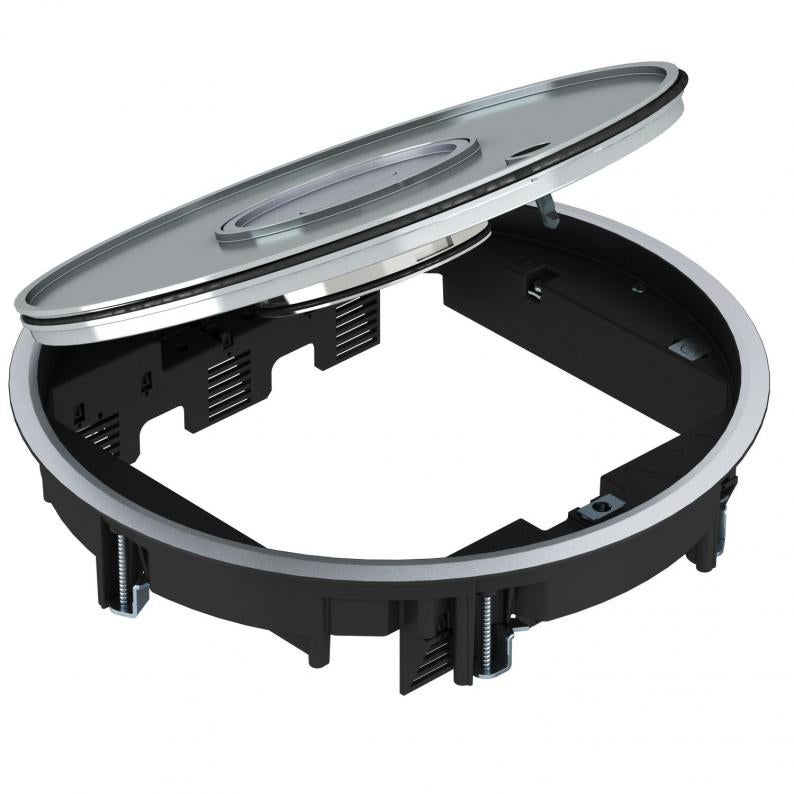

Põrandakarp GRAF9-2 BA3, märjalt hooldatav põrandakatte väljalõikega
Type GRAF9-2 BA3
|Item no. 7405743
|EAN 4012196581634
Item no. / Type
7405743 / GRAF9-2 BA3
Põrandakatte paksus
3 mm
Nimisuurus põrandakarpidele
R9
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Tuubusega põrandakarp märgpuhastusega põrandatele kuni 12 Modul 45 üksikseadme jaoks kolmes seadmekarbis UT4, kasutus kanali- ja põrandasüsteemides siseruumides.
Pealispind lihvitud alumiiniumist, põrandakatte süvendiga 3 mm. Paigaldussügavusele 65 mm.
Service outlet for tube bodies for wet-cleaned floors, 3-compartment, for the installation of mounting support MT9. Three cover paltes of type APMT5 can be installed. Application in trunking systems and in system floor in indoor areas.
Aluminium-polished surface with a floor covering recess of 3 mm For an installation depth of 65 mm.
Pealispind lihvitud alumiiniumist, põrandakatte süvendiga 3 mm. Paigaldussügavusele 65 mm.
Service outlet for tube bodies for wet-cleaned floors, 3-compartment, for the installation of mounting support MT9. Three cover paltes of type APMT5 can be installed. Application in trunking systems and in system floor in indoor areas.
Aluminium-polished surface with a floor covering recess of 3 mm For an installation depth of 65 mm.
Kasutatav kuni 9 paigaldusseadet viiekümnese keskplaadiga.
Technical data
Tehnilised andmed
| Min põrandakõrgus | 80 mm |
|---|---|
| Põrandakatte paksus | 3 mm |
| Sobib pealt kaetavale põrandaspaigalduskanalile | jah |
| Sobib põranda tasapinnas suletud põrandaspaigalduskanalile | jah |
| Paigaldatavate seadmete arv | 12 |
| Tihendi paigaldusvõimalus | jah |
| Paigaldusläbimõõt | 305 |
| Sobib põrandasisesele paigalduskanalile | jah |
| Sobib õõnespõrandasse paigaldamiseks | jah |
| Sobib topeltpõrandasse paigaldamiseks | jah |
| Põhjahooldus | märg |
| Raami teostus | Vaibakaitseraamid |
| Seadmekarpide arv | 3 |
| Sobib märghoolduseks | jah |
| Välisläbimõõt | 325 mm |
| Põrandakattesüvendiga | jah |
| Põrandakatte kaitseraam | jah |
| Juhtmeväljaviigu teostus | Süvistatav tuubus |
| Kaitsemäär IK-kood | IK10. |
| Paigaldussüsteemi tüüp | UT4 |
| Tugev teostus | jah |
| Nimisuurus põrandakarpidele | R9 |
| Heakskiidud | VDE |
| Kaitseaste (IP) kasutuses olekus | IP20 |
| Kaitseaste (IP) kasutamata olekus | IP45 |
| Vertikaalne koormus, väike pind | kuni 3 000 N |
| Vertikaalne koormus, suur pind | kuni 10 000 N |
| Mudel | ümar |
| Avamismehhanism | Pöördfiksaator |
| Koormusvahemiku D min | 4 mm |
| Koormusvahemiku D max | 73 mm |
| Mõõde | Ø325x73 |
| Materjal | Alumiiniumsurvevalu |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 4,2742 kg CO2e / 1 Tükk |
|---|
