Plastist jalusplaadiga potentsiaaliühtlustuslatt

Type 1809

Item no. 5015073

EAN 4012195378259

Tooteleht (PDF)

undefined

Vastavusdeklaratsioon (PDF)

Show all variants

Item no. / Type

5015073 / 1809

Pikkus

188 mm

Laius

52 mm

Kõrgus

44,5 mm

Värv

hall

Smallest selling unit: 1 Tükki

Tükki

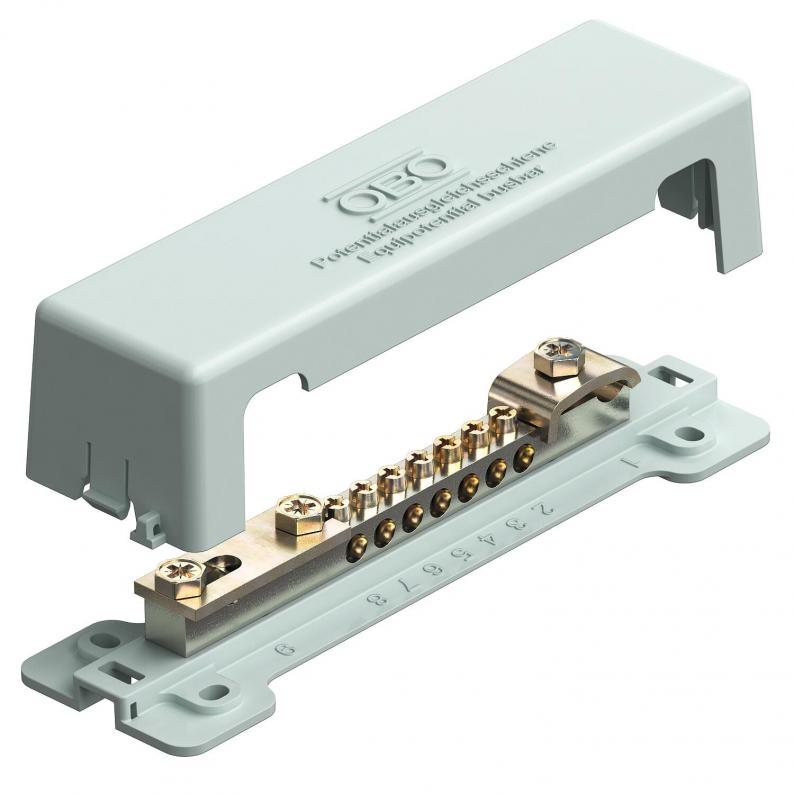

Description

Potentsiaaliühtlustuslatt potentsiaaliühtlustuseks vastavalt DIN VDE 0100-410/-540 ja piksekaitse-potentsiaaliühtlustuseks vastavat DIN VDE 0185-305

• polüstüreenist kattepaneel ja jalusplaat, hall
• plommitav katteplaat / märgistatav
• messingust klemmisiin, nikeldatud
• terasest poldid ja pealisklamber, galvaaniliselt tsingitud
• välguvoolutaluvus 100 kA (10/350)

Ühendusvõimalused:
• 7 planksoonega- või jämedakiulist juhet läbimõõduga 25 mm² või peenkiudjuhtmed läbimõõduga kuni 16 mm²
• 1 ümarjuht Rd 8–10
• 1 lamejuht kuni FL 30 või ümarjuht Rd 8–10

plommitava löögikindlast plastmassist
kattepaneeliga

Minimaalne tellimiskogus 00000

Technical data

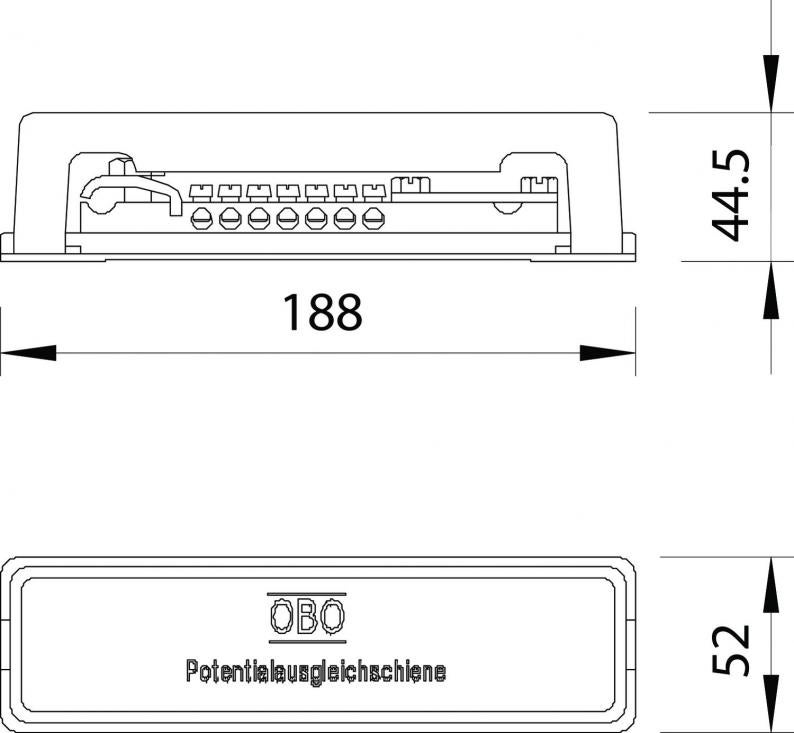

Mõõtmed

Pikkus	188 mm
Laius	52 mm
Kõrgus	44,5 mm

Tehnilised andmed

Isolaator	jah
Ühenduste arv, ümarjuht, kokku	1
Ühenduste arv, ümarjuht 8 mm	0
Ühenduste arv, ümarjuht 10 mm	0
Ühenduste arv, ümarjuht 8–10 mm	1
Ühenduste arv, ribaterast kuni 30 mm	1
Ühenduste arv, ribateras kuni 40 mm	0
Ühenduste arv, juhe kuni 6 mm², jäik	0
Ühenduste arv, juhe kuni 16 mm², jäik	0
Ühenduste arv, juhe kuni 25 mm², jäik	7
Ühenduste arv, juhe kuni 95 mm², jäik	0
Kontaktliistu materjal	Messing
Klemmi materjal	Teras
Kontaktliistu pealispind	nikeldatud
Klemmi pealispind	galvaaniliselt tsingitud
Mudel	kattega
Välguvoolu lahendusvõime	H/100 kA
Konstruktsioonitüüp	Püsiehitus
Mõõde	188mm
Materjal	Messing
Värv	hall

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani	0,6705 kg CO2e / 1 Tükk
