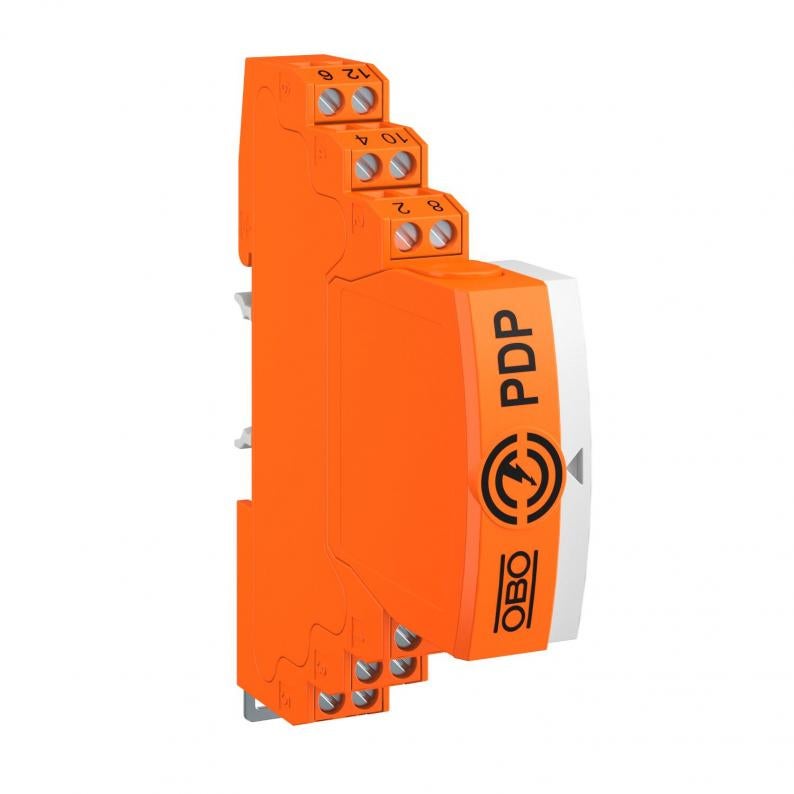

Pistikühendatav andmesidejuhtmete kaitseseade, 2-pooluseline, otsene maandus, OS-iga, 24 V
Type PDP-2-24-D-OS
|Item no. 5080345
|EAN 4012196742196
Item no. / Type
5080345 / PDP-2-24-D-OS
Pooluste arv
2
pistiksüsteem
Klemm
Suurim talitluspinge AC
21 V
Suurim talitluspinge DC
30 V
Mudel
2-pooluseline
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Pistikühendatav andmesidejuhtmete kaitseseade tüüp 1+2/D1+C2, kasutamiseks mõõtmis-, juhtimis- ja reguleerimistehnikas
• kaitseseade mitmesoonelisele süsteemile
• otsene varjestusmaandus
• sagedusvahemik kuni 100 MHz
• maandus DIN-lati või ühendusjuhtme kaudu
• väike 12,5 mm ehituslaius
• süsteemi hea käideldavus – panuse eemaldamisel signaal ei katke
• optilise signaliseerimisega ja võimalik ka kaugsignaaliseerimine PDP-PS toiteallika kaudu
Kasutusala: universaalne pikse- ja liigpingekaitse andmeedastusseadmetele mõõtmis-, juhtimis- ja reguleerimistehnikas.
• kaitseseade mitmesoonelisele süsteemile
• otsene varjestusmaandus
• sagedusvahemik kuni 100 MHz
• maandus DIN-lati või ühendusjuhtme kaudu
• väike 12,5 mm ehituslaius
• süsteemi hea käideldavus – panuse eemaldamisel signaal ei katke
• optilise signaliseerimisega ja võimalik ka kaugsignaaliseerimine PDP-PS toiteallika kaudu
Kasutusala: universaalne pikse- ja liigpingekaitse andmeedastusseadmetele mõõtmis-, juhtimis- ja reguleerimistehnikas.
Technical data
Mõõtmed
| Pikkus | 75 mm |
|---|---|
| Laius | 17,5 mm |
| Kõrgus | 95 mm |
Tehnilised andmed
| Pooluste arv | 2 |
|---|---|
| Pikisuunaline takistus | 1.2 ± 5% |
| Seadme signalisatsioon | puudub |
| pistiksüsteem | Klemm |
| Kaitsetase soon - soon | 150 V |
| Kaitsetase soon - maa | 850 V |
| kaitseklass | IP20 |
| Katsestandard | IEC 61643-21 |
| Järjestikune takistus soone kohta | 1,2 Ω ± 5% |
| Nimilahendusvool (In) C2 järel (kokku) | 20 kA |
| Mahtuvus (soon-soon) | ≤30 pF |
| Mahtuvus (soon-maa) | ≤30 pF |
| Maandus: | Ühenduskaabel/DIN-latt |
| Sisendi/väljundi montaaž | Kruviklemmid |
| Varje ühendus | jah |
| Varjestus | otse |
| Tõukevoolukindlus soon – soon | 10 kV / 5 kA |
| Tõukevoolukindlus soon – maa | 10 kV / 5 kA |
| Kogu lahendusvool (10/350) | 5 kA |
| Kogu lahendusvool (8/20) | 20 kA |
| Nominaalne koormusvool DC | 0,6 A |
| Nominaalne koormusvool AC | 0,425 A |
| Suurim talitluspinge AC | 21 V |
| Suurim talitluspinge DC | 30 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 10 kA |
| Piirsagedus | 100 MHz |
| Mudel | 2-pooluseline |
| Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt | Klass I+II / D1+C2 |
| Kategorie | Tüüp 1+2 / D1+C2 |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I+II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| LPZ | 0→2 |
| Elektriimpulsiga | 2,5 kA |
| Sisestuse summutus (Insertion loss) | ≤3 dB |
| Jäiga ühenduse pesa max läbimõõt | 2,5 mm² |
| Mitmekordse juhtme ühenduspesa min läbimõõt | 0,14 mm² |
| Mitmekordse juhtme ühenduspesa max läbimõõt | 2,5 mm² |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 24V |
Ühendusvõimalused
| Jäiga ühenduspesa min läbimõõt | 0,14 mm² |
|---|---|
| Painduva ühenduse pesa min läbilõige | 0,14 mm² |
| Painduva ühenduspesa max läbimõõt | 1,5 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,9499 kg CO2e / 1 Tükk |
|---|
