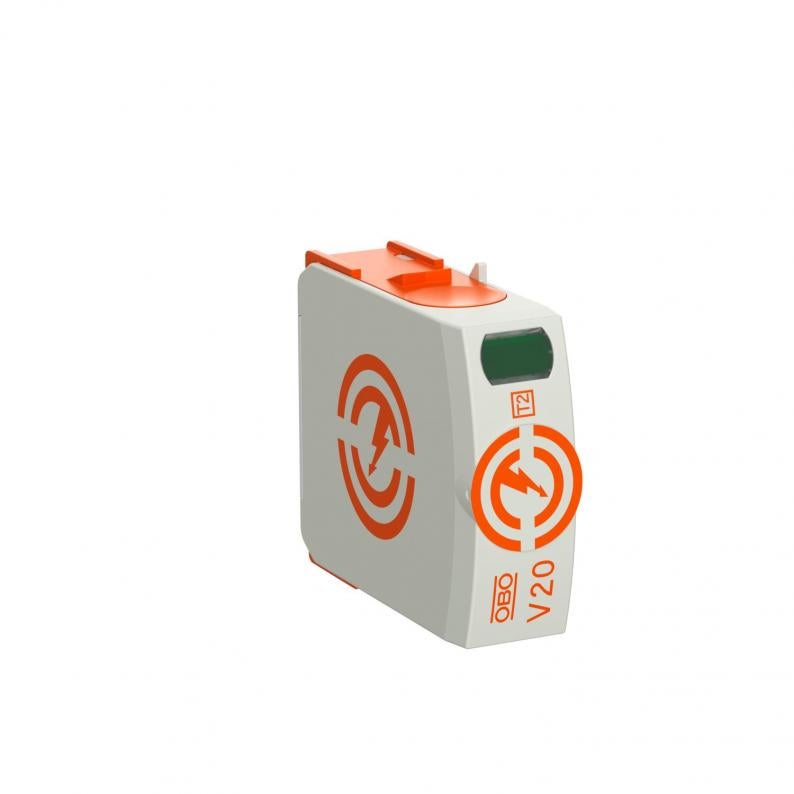

Panus V20 150 V

Panus V20 150 V

Type V20-0-150
|
Item no. 5095362
|
EAN 4012196163540
Show all variants
Item no. / Type
Suurim talitluspinge AC

Smallest selling unit: 1 Tükki

Tükki

Description

Panus, tüüp 2 liigpingepiirik

• Liigpingekaitse potentsiaaliühtlustuseks VDE 0100-443 (IEC 60364-4-44) kohaselt
• Lahendusvõime kuni 40 kA (8/20) pooluse kohta tänu võimsatele varistoridele
• Modulaarne pistikühendusega panus dünaamilise lahutusseadme ja optilise seisundinäidikuga
• Lukustusfunktsioon vibratsioonikaitsega ja pinge kodeerimisega
• Plast vastavalt UL 94 V-0
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Österreichischer Verband für Elektrotechnik, Austria
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • KEMA-KEUR, Holland
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • EurAsian Conformity
  • Regulatory Compliance Mark - vastavusdeklaratsioon Austraalia / Uus-Meremaa jaoks
  • Kaitseseade vastavalt standardile DIN EN 61643-11 või IEC 61643-11
  • Üleminek LPZ 1 – 2
  • Paigalduse elektrotehniline ekspertiis
  • CO₂ jalajälg (PCF)
  • Pakend on valmistatud täielikult taaskasutatud papist

Technical data

Tehnilised andmed

Pooluste arv1
võrguvormmuu
väljapuhuvei
Seadme signalisatsioonoptiline
kaitseklassIP20
Suurim talitluspinge (L-N)150 V
Impulssvoolu nimiväärtus (8/20 µs) [L-N]20 kA
Korpuse materjalPA UL 94 V-0
Suurim lahendusvool (8/20 μs) [L-N]40 kA
Signaalkontaktigaei
Testiklass, tüüp 2jah
Tunnusvool AC (50/60 Hz)120 V
Integreeritud eelkaitseei
Kaitsetase [L-N]≤0,8
Suurim talitluspinge AC150 V
Impulssvoolu nimiväärtus (8/20 µs)20 kA
Pooluste teostus1
Paigaldusviispõhjaelemendil
Jääkpinge [L-N] @ 5 kA0,6 kV
Lühisekindlus max võrgupoolse ülepingekaitse korral50 kA eff
Jääkpinge [L-N] @ 1 kA0,5 kV
Liigpingekaitseseade (SPD) standardi UL 1449 kohaseltTüüp 4
Minimaalne kaugus1,5 mm
HeakskiidudVDE, KEMA, UL, ÖVE
Lühisekindeljah
Min rakendustemperatuur-40 °C
Max rakendustemperatuur80 °C
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaseltklass II
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11Tüüp2
Maksimaalne lahendusvool (8/20 μs)40 kA
Rakendustemperatuuri vahemiku min-40 °C
Rakendustemperatuuri vahemiku max80 °C
Mõõde150V
Max õhuniiskus95 %
Min õhuniiskus5 %

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani0,1553 kg CO2e / 1 Tükk

Downloads

0 selected

Tooteleht (1)
Kategooria ja brošüürid (2)
Deklaratsioonid (3)
Sertifikaadid (3)
Juhised ja spikrid (1)
Toote pildid (2)
3D-andmete allalaadimised (1)

Variants

Suurim talitluspinge AC
V20-0-150
Item no.
5095362
kaitseklass
IP20
Suurim talitluspinge AC
150
Pooluste teostus
1
V20-0-280
Item no.
5095364
kaitseklass
IP20
Suurim talitluspinge AC
280
Pooluste teostus
1
