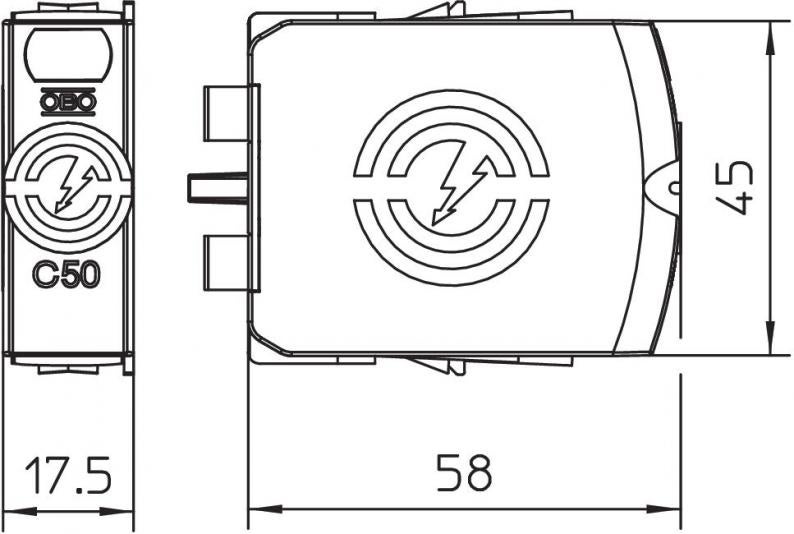

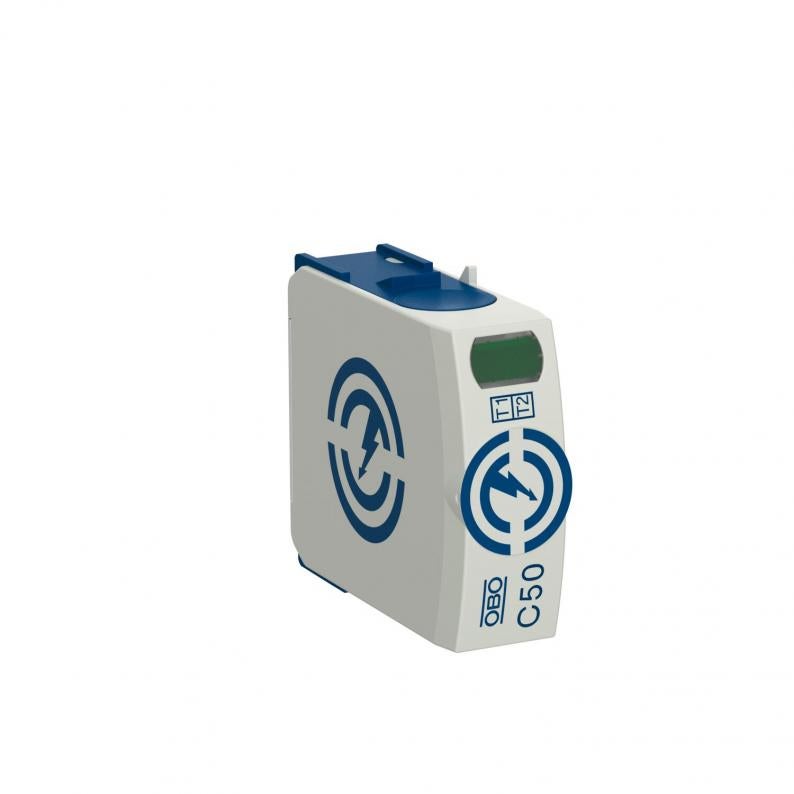

Panus NPE-C50
Type C50-0-255
|Item no. 5095609
|EAN 4012196337620
Item no. / Type
5095609 / C50-0-255
kaitseklass
IP20
Suurim talitluspinge AC
255 V
Pooluste teostus
N/PE
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Panus NPE, tüüp 1+2, välguvoolu kombipiirik
• Piksekaitse potentsiaali ühtlustamiseks VDE 0185-305 (IEC 62305) kohaselt
• Välguvoolu lahendusvõime kuni 50kA (10/350) kokku
• Modulaarne, pistikuga piirik dünaamilise lahutusseadme ja optilise seisundinäiduga
• Lukustusfunktsioon vibratsioonikaitsega ja pinge kodeerimisega
• Plast vastavalt UL 94 V-0
* Komplektne = panus ja alus
• Piksekaitse potentsiaali ühtlustamiseks VDE 0185-305 (IEC 62305) kohaselt
• Välguvoolu lahendusvõime kuni 50kA (10/350) kokku
• Modulaarne, pistikuga piirik dünaamilise lahutusseadme ja optilise seisundinäiduga
• Lukustusfunktsioon vibratsioonikaitsega ja pinge kodeerimisega
• Plast vastavalt UL 94 V-0
* Komplektne = panus ja alus
Technical data
Tehnilised andmed
| Pooluste arv | 1 |
|---|---|
| väljapuhuv | ei |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Impulssvoolu nimiväärtus (8/20 µs) [N-PE] | 50 kA |
| Arvutuslik välguvool (10/350) [kokku] | 50 kA |
| Korpuse materjal | PA UL 94 V-0 |
| Suurim lahendusvool (8/20 μs) [N-PE] | 80 kA |
| Signaalkontaktiga | ei |
| Integreeritud eelkaitse | ei |
| Suurim talitluspinge AC | 255 V |
| Pooluste teostus | N/PE |
| Paigaldusviis | 35 mm DIN-latt |
| TOV-pinge [N-PE] – withstand mode – 200 ms | 1200 V |
| Liigpingekaitseseade (SPD) standardi UL 1449 kohaselt | Tüüp 4 |
| Minimaalne kaugus | 1,5 mm |
| Heakskiidud | VDE, KEMA, UL, ÖVE |
| Võrgu tüüp, TN-C-S | jah |
| Võrgu tüüp, TN-S | jah |
| Võrgu tüüp, TT | jah |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 80 °C |
| Pöördemoment | 4 Nm |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I+II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| Järgvoolu kustutusvõime (eff) [N-PE] | 0,1 kA |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 255V |
| Max õhuniiskus | 95 % |
| Min õhuniiskus | 5 % |
Ühendusvõimalused
| Peene painduva juhtme min läbilõige | 1,5 mm² |
|---|---|
| Peene paindliku juhtme max läbilõige | 35 mm² |
| Peene painduva juhtme min läbilõige | 16 AWG |
| Peene paindliku juhtme max läbilõige | 2 AWG |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 1,5 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 35 mm² |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 16 AWG |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 2 AWG |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,4832 kg CO2e / 1 Tükk |
|---|
