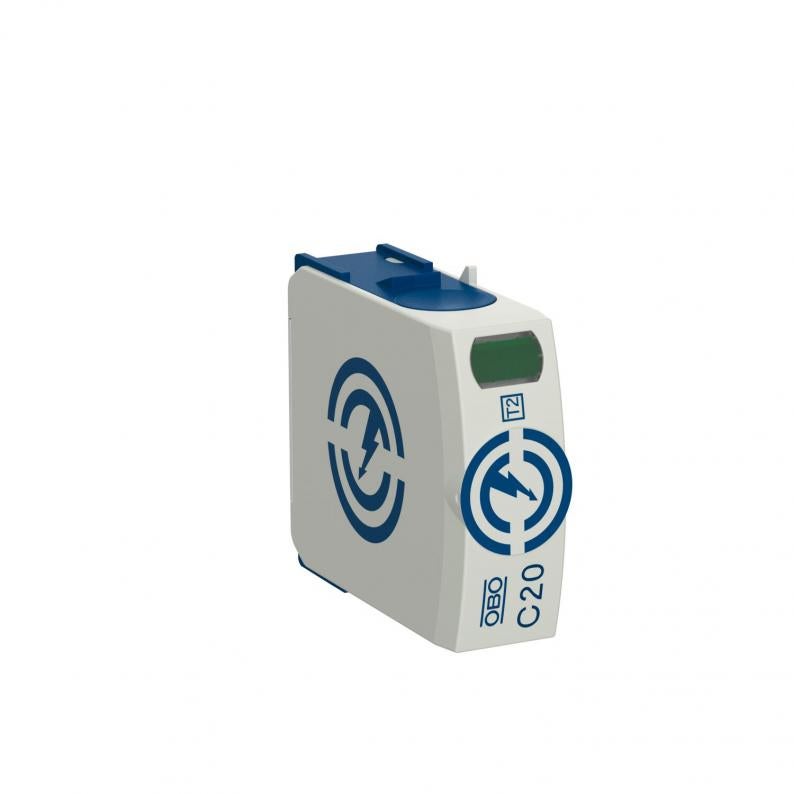

Panus C20

Type C20-0-255

Item no. 5095600

EAN 4012196329694

Tooteleht (PDF)

Vastavusdeklaratsioon (PDF)

undefined

Show all variants

Item no. / Type

5095600 / C20-0-255

kaitseklass

IP20

Suurim talitluspinge AC

255 V

Pooluste teostus

N/PE

Smallest selling unit: 1 Tükki

Tükki

Description

Panus, N-PE Liigpingepiirik tüüp 2

• Liigpingekaitse potentsiaaliühtlustuseks kooskõlas VDE 0100-443 (IEC 60364-4-44)
• Lahendusvõime kuni 40 kA (8/20) pooluse kohta tänu võimsatele varistoridele
• Modulaarne, pistikühendusega panus koos lahutusseadme ja optilise seisundinäidikuga
• Lukustusfunktsioon vibratsioonikaitsega ja pinge kodeerimisega
• Plast vastavalt UL 94 V-0
• FS-variantidel on potentsiaalivaba ümberlülituv kontakt kaugsignaliseerimise jaoks

Kasutamine: potentsiaaliühtlustus pea- ja jaotuskilpides.

Technical data

Tehnilised andmed

Pooluste arv	1
võrguvorm	muu
väljapuhuv	ei
Seadme signalisatsioon	optiline
kaitseklass	IP20
Suurim talitluspinge (N_PE)	255 V
Impulssvoolu nimiväärtus (8/20 µs) [N-PE]	40 kA
Korpuse materjal	PA UL 94 V-0
Suurim lahendusvool (8/20 μs) [N-PE]	60 kA
Signaalkontaktiga	ei
Testiklass, tüüp 2	jah
Tunnusvool AC (50/60 Hz)	230 V
Integreeritud eelkaitse	ei
Suurim talitluspinge AC	255 V
Impulssvoolu nimiväärtus (8/20 µs)	20 kA
Pooluste teostus	N/PE
Paigaldusviis	põhjaelemendil
Lülitusvõimsus AC	230 V; 0,5 A
Lülitusvõimsus DC	230 V; 0,1 A / 75 V; 0,5 A
TOV-pinge [N-PE] – withstand mode – 200 ms	1200 V
Liigpingekaitseseade (SPD) standardi UL 1449 kohaselt	Tüüp 4
Minimaalne kaugus	1,5 mm
Heakskiidud	VDE, KEMA, UL, ÖVE
Lühisekindel	jah
Min rakendustemperatuur	-40 °C
Max rakendustemperatuur	80 °C
Pöördemoment	4 Nm
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt	klass II
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11	Tüüp2
Maksimaalne lahendusvool (8/20 μs)	40 kA
Järgvoolu kustutusvõime (eff) [N-PE]	0,1 kA
Rakendustemperatuuri vahemiku min	-40 °C
Rakendustemperatuuri vahemiku max	80 °C
Mõõde	255V
Max õhuniiskus	95 %
Min õhuniiskus	5 %

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani	0,2585 kg CO2e / 1 Tükk
