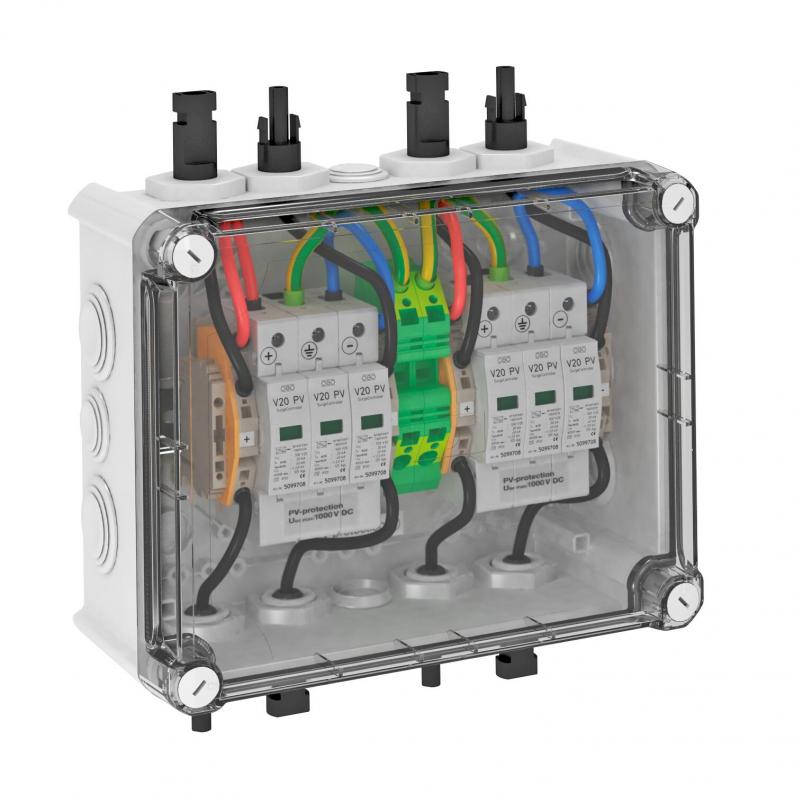

Päikeseenergiasüsteemi süsteemilahendus, tüüp 2, MC4-pistikuga vaheldi jaoks 2 MPP-jälgijaga, 1000 V DC
Type PVG-C1000S110
|Item no. 5088556
|EAN 4012196816088
Item no. / Type
5088556 / PVG-C1000S110
kaitseklass
IP66
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Tüüp 2 süsteemilahendus, MC4-pistikuga vaheldile 2 eraldi MPP-jälgijaga.
• Varistor-piirik, pistikühendusega, lahutusseadmega vearesistentne Y-lülituses VDE 0100-712 (50539-12) kohaselt
• madal DC-kaitsenivoo: < 4,0 kV (Uoc max = 1000 V DC koos V20-C/0-500PV)
• üks PV-stringi sisend (MC4-ühenduspistik) ühele MPP-sisendile, kuni 30 A DC klemmi kohta
• Eelmonteeritud polükarbonaadist korpuses (IP66), UV-kindel välistingimustes kasutamiseks, koos läbiviikude komplektiga
PV-süsteemide vaheldi DC-kaitseks.
Tuule, jää, temperatuuri või päikese tõttu kondensatsioonivee tekkimise riski korral tuleb rakendada täiendavaid abinõusid!
• Varistor-piirik, pistikühendusega, lahutusseadmega vearesistentne Y-lülituses VDE 0100-712 (50539-12) kohaselt
• madal DC-kaitsenivoo: < 4,0 kV (Uoc max = 1000 V DC koos V20-C/0-500PV)
• üks PV-stringi sisend (MC4-ühenduspistik) ühele MPP-sisendile, kuni 30 A DC klemmi kohta
• Eelmonteeritud polükarbonaadist korpuses (IP66), UV-kindel välistingimustes kasutamiseks, koos läbiviikude komplektiga
PV-süsteemide vaheldi DC-kaitseks.
Tuule, jää, temperatuuri või päikese tõttu kondensatsioonivee tekkimise riski korral tuleb rakendada täiendavaid abinõusid!
Technical data
Tehnilised andmed
| sisendite arv | 1 |
|---|---|
| Pooluste arv | 3 |
| võrguvorm | DC |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP66 |
| Sisseviigu tüüp | MC4 |
| Sügavus | 113 mm |
| Signaalkontaktiga | ei |
| Max PV-pinge | 1000 V |
| Suurim talitluspinge DC | 1000 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 20 kA |
| Paigaldusviis | komplekteeritud, korpuses |
| Võrgu max liigvoolu kaitse | 125 |
| Mudel | Kahele MPP-jälgijale ja koos MC4-ühendusega |
| Võrgu tüüp, DC | jah |
| Võrgu tüüp, IT | ei |
| Võrgu tüüp, TN | ei |
| Võrgu tüüp, TN-C | ei |
| Võrgu tüüp, TN-C-S | ei |
| Võrgu tüüp, TN-S | ei |
| Võrgu tüüp, TT | ei |
| Võrgu tüüp, muu | ei |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 80 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp2 |
| LPZ | 1→2 |
| Maksimaalne lahendusvool (8/20 μs) | 40 kA |
| vastuvõtuaeg | <25 ns |
| Maksimaalne eelkaitse | 125 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 1000V DC |
| Värv | helehall; RAL 7035 |
| Võimsuse tõtsmiste arv | 4 |
| Max DC sisendpinge | 1000 V |
| stringi kaitse | ilma |
| jälgimisfunktsioon | ei |
| Max sisendvool stringi kohta | 30 A |
| Max väljundvool | 30 A |
| stringi sisendite arv | 1 |
| varustatud koormus-lahklülitiga | ei |
| Number of MPPTs | 2 |
| Entries per MPPT | 1 |
| Exits per MPPT | 1 |
Ühendusvõimalused
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 35 mm² |
|---|---|
| Anschlussart Generatoranschlusskasten | MC4 |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 5,8233 kg CO2e / 1 Tükk |
|---|
