Päikeseenergiasüsteemi süsteemilahendus tüüp 2 kuni 1000 V DC eralduslülitiga (32 A)
Type VG-C DC-TS1000
|Item no. 5088660
|EAN 4012195981183
Item no. / Type
5088660 / VG-C DC-TS1000
kaitseklass
IP65
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description

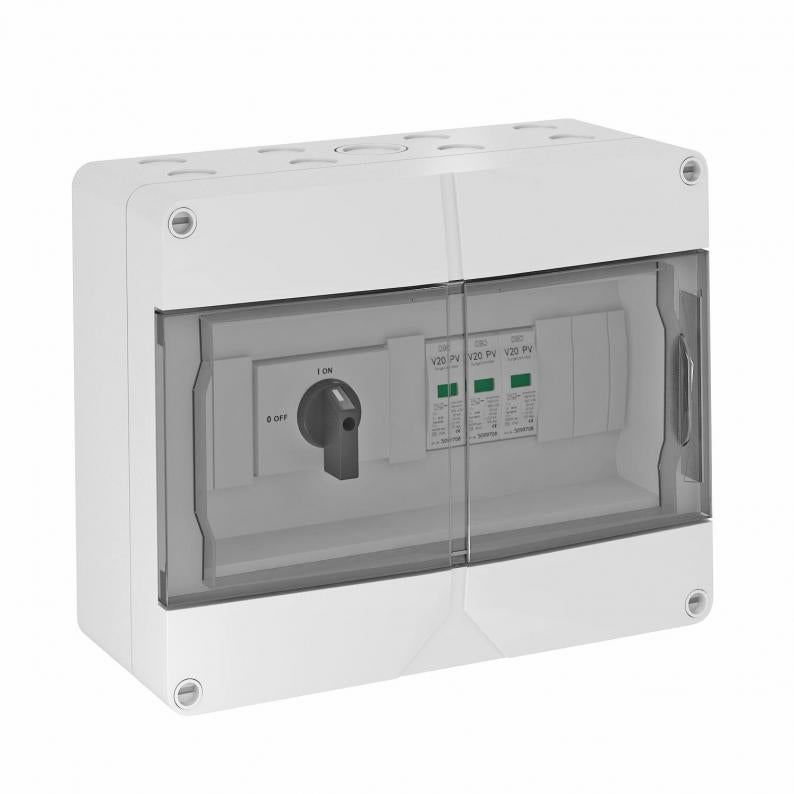

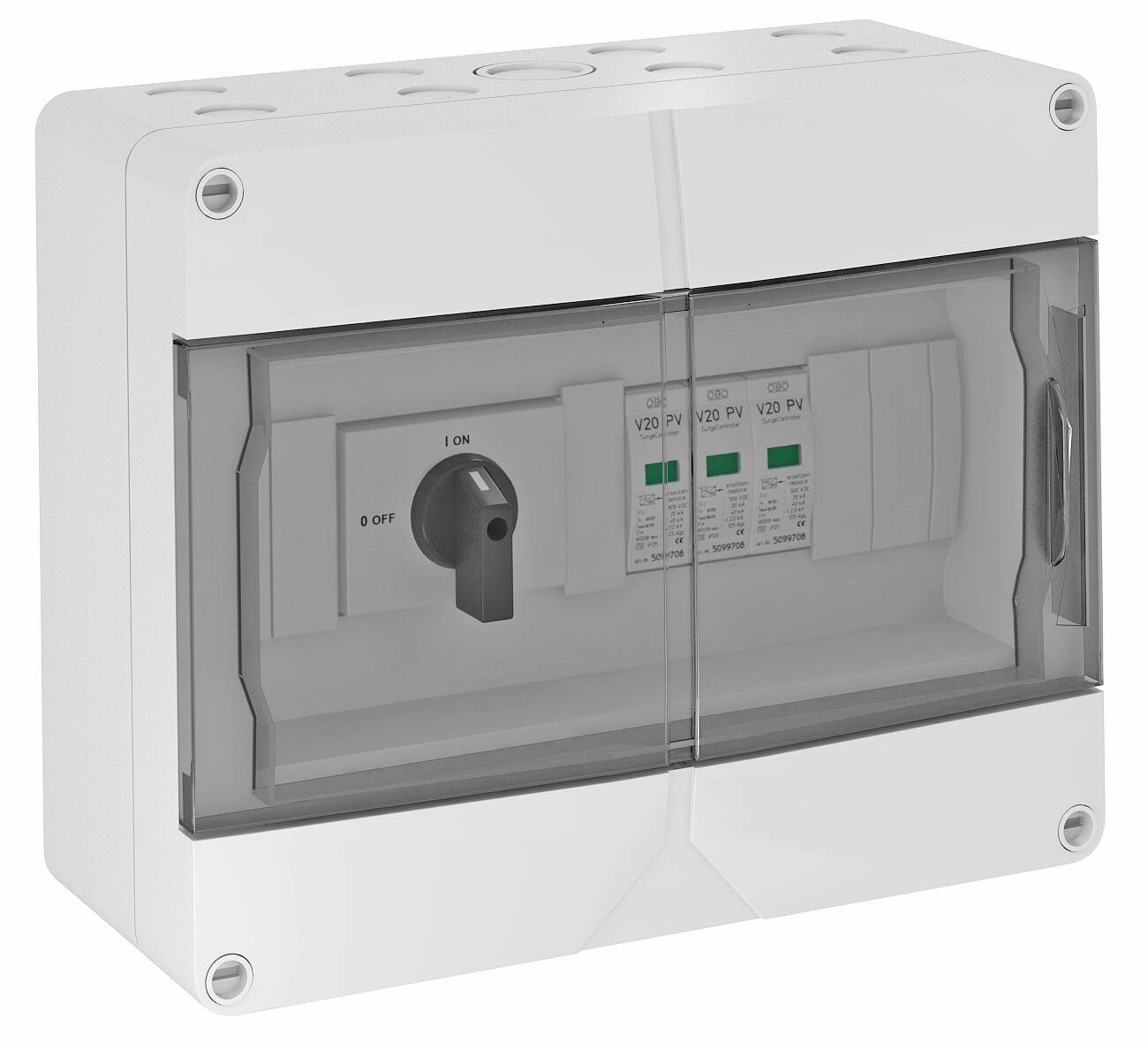

FV-süsteemi süsteemilahendus eralduslülitiga ühe MPP-jälgijaga
• Varistor-piirik, pistikühendusega, lahutusseadmega vearesistentne Y-lülituses VDE 0100-712 (50539-12) kohaselt
• madal DC-kaitsetase: < 4,0 kV (Uoc max = 1000 V DC koos V20-C/0-500PV)
• Eralduslüliti (1000V; 32A) DC-string-juhtme turvaliseks väljalülitamiseks
• Kaitseseadme kohta on ühe klemmikohta kuni 6 mm² korpuses juba eelpaigaldatud, kuni 30 A DC klemmi kohta
• Eelmonteeritud polükarbonaadist korpuses (IP65), UV-kindel välistingimustes kasutamiseks, koos läbiviikude komplektiga
FV-süsteemide vaheldi DC-kaitseks
Tuule, jää, temperatuuri või päikese tõttu kondensatsioonivee tekkimise riski korral tuleb rakendada lisaabinõusid!
• Varistor-piirik, pistikühendusega, lahutusseadmega vearesistentne Y-lülituses VDE 0100-712 (50539-12) kohaselt
• madal DC-kaitsetase: < 4,0 kV (Uoc max = 1000 V DC koos V20-C/0-500PV)
• Eralduslüliti (1000V; 32A) DC-string-juhtme turvaliseks väljalülitamiseks
• Kaitseseadme kohta on ühe klemmikohta kuni 6 mm² korpuses juba eelpaigaldatud, kuni 30 A DC klemmi kohta
• Eelmonteeritud polükarbonaadist korpuses (IP65), UV-kindel välistingimustes kasutamiseks, koos läbiviikude komplektiga
FV-süsteemide vaheldi DC-kaitseks
Tuule, jää, temperatuuri või päikese tõttu kondensatsioonivee tekkimise riski korral tuleb rakendada lisaabinõusid!
Technical data
Tehnilised andmed
| sisendite arv | 1 |
|---|---|
| võrguvorm | DC |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP65 |
| Sisseviigu tüüp | Hülsstihend |
| Sügavus | 122 mm |
| Signaalkontaktiga | ei |
| Suurim talitluspinge DC | 1000 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 20 kA |
| Paigaldusviis | komplekteeritud, korpuses |
| Mudel | Tüüp 2 ja Benedikt LS32-SMA-A4 DC-eraldi |
| Võrgu tüüp, DC | jah |
| Võrgu tüüp, IT | ei |
| Võrgu tüüp, TN | ei |
| Võrgu tüüp, TN-C | ei |
| Võrgu tüüp, TN-C-S | ei |
| Võrgu tüüp, TN-S | ei |
| Võrgu tüüp, TT | ei |
| Võrgu tüüp, muu | ei |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 80 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp2 |
| LPZ | 1→2 |
| Maksimaalne lahendusvool (8/20 μs) | 40 kA |
| vastuvõtuaeg | <25 ns |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 1000V DC |
| Värv | helehall; RAL 7035 |
| Võimsuse tõtsmiste arv | 16 |
| Max DC sisendpinge | 1000 V |
| stringi kaitse | ilma |
| jälgimisfunktsioon | ei |
| Max sisendvool stringi kohta | 30 A |
| Max väljundvool | 30 A |
| stringi sisendite arv | 1 |
| varustatud koormus-lahklülitiga | jah |
| Number of MPPTs | 1 |
| Entries per MPPT | 1 |
| Exits per MPPT | 1 |
Ühendusvõimalused
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 0,5 mm² |
|---|---|
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 6 mm² |
| Anschlussart Generatoranschlusskasten | Tension spring terminal |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 2,644 kg CO2e / 1 Tükk |
|---|
