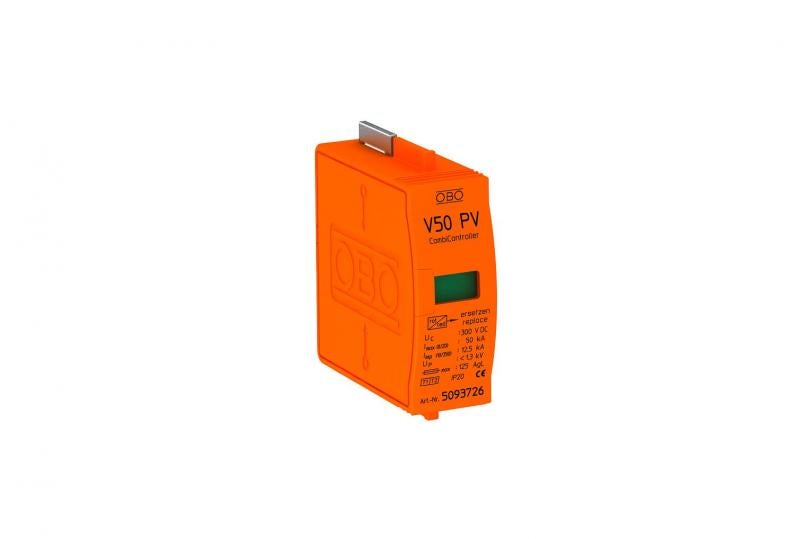

Päikeseenergiasüsteemi panus – välgu- ja liigpingepiirik tüüp 1+2
Type V50-B+C 0-300PV
|Item no. 5093726
|EAN 4012195708841
Item no. / Type
5093726 / V50-B+C 0-300PV
kaitseklass
IP20
Suurim talitluspinge AC
280 V
Pooluste teostus
1
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
CombiController panus – tüüp 1+2 kombipiirik fotoelektrilistele süsteemidele
• liigpinge-potentsiaaliühtlustuseks vastavalt VDE 0100-443 (IEC 60364-4-44)
• lahendusvool kuni 12,5 kA (10/350) ja 50 kA (8/20) pooluse kohta
• madal DC kaitsenivoo: < 1,3 pooluse kohta (Y-lülitus: 2,6 KV ja Uoc max = 600V DC)
• termodünaamilise lahutusseadme ja optilise funktsioneerimisnäiduga piirik
• kapseldatud, väljapuhketa tsinkoksiid-varistor-piirik jaotuskeskustes kasutamiseks
• suur voolujuhtivusvõime koos pika elueaga
Kasutamine: piksekaitsesüsteemiga PV-süsteemid
Panus
• liigpinge-potentsiaaliühtlustuseks vastavalt VDE 0100-443 (IEC 60364-4-44)
• lahendusvool kuni 12,5 kA (10/350) ja 50 kA (8/20) pooluse kohta
• madal DC kaitsenivoo: < 1,3 pooluse kohta (Y-lülitus: 2,6 KV ja Uoc max = 600V DC)
• termodünaamilise lahutusseadme ja optilise funktsioneerimisnäiduga piirik
• kapseldatud, väljapuhketa tsinkoksiid-varistor-piirik jaotuskeskustes kasutamiseks
• suur voolujuhtivusvõime koos pika elueaga
Kasutamine: piksekaitsesüsteemiga PV-süsteemid
Panus
Technical data
Tehnilised andmed
| kaitseklass | IP20 |
|---|---|
| Impulssvoolu nimiväärtus (8/20 µs) [L-N] | 30 kA |
| Arvutuslik välguvool (10/350) [kokku] | 12,5 kA |
| Arvutuslik välguvool (10/350 μs) | 12,5 kA |
| Kaitsetase [L-N] | ≤1,3 |
| Suurim talitluspinge AC | 280 V |
| Suurim talitluspinge DC | 300 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 30 kA |
| Pooluste teostus | 1 |
| Võrgu max liigvoolu kaitse | 125 |
| Mudel | 1-pooluseline, FV-panus Y-baasiga kuni 600 V DC |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 80 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I+II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| LPZ | 0→2 |
| Maksimaalne lahendusvool (8/20 μs) | 50 kA |
| vastuvõtuaeg | <25 ns |
| Maksimaalne eelkaitse | 125 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 300V DC |
Ühendusvõimalused
| Lahendusvool (8/20 µs) [kokku] | 30 kA |
|---|---|
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 2,5 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 35 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,1893 kg CO2e / 1 Tükk |
|---|
