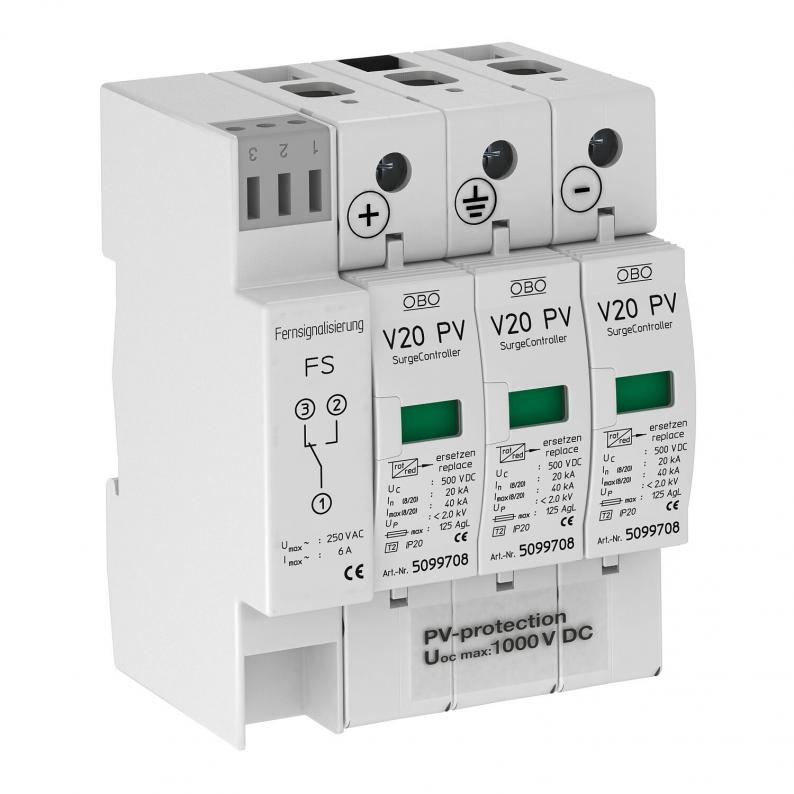

Päikeseenergiasüsteemi liigpingepiirik V20, 1000 V DC, kaugsignaliseerimisega
Type V20-C 3PHFS-1000
|Item no. 5094574
|EAN 4012195648482
Item no. / Type
Pooluste teostus
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
V20 liigpingepiirik, tüüp 2, PV-süsteemide jaoks, potentsiaalivaba ümberlülituva FS-kontaktiga kaugsignaliseerimiseks
• komplektne seade pistikühendusega varistor-piirikuga lahutusseadmest
• vearesistentne Y-lülitus kasutamiseks VDE 0100-712 (EN 50539-12) alusel
• liigpingekaitse-potentsiaaliühtlustuseks VDE 0100-443 (IEC 60364-4-44) alusel
• V20-C 3-PH-1000 kontrollitud EN 50539-11 alusel (VDE/KEMA)
• lahendusvool kuni 40 kA (8/20) pooluse kohta
• madal DC kaitsenivoo: < 4,0 kV ja Uoc max = 1000 V DC)
• Optilise rikkenäidikuga, kasutamiseks jaotuskeskustes
Kasutamine: vahetult maandatud päikeseenergiasüsteemid ilma või koos isoleeritud piksekaitsesüsteemiga
• komplektne seade pistikühendusega varistor-piirikuga lahutusseadmest
• vearesistentne Y-lülitus kasutamiseks VDE 0100-712 (EN 50539-12) alusel
• liigpingekaitse-potentsiaaliühtlustuseks VDE 0100-443 (IEC 60364-4-44) alusel
• V20-C 3-PH-1000 kontrollitud EN 50539-11 alusel (VDE/KEMA)
• lahendusvool kuni 40 kA (8/20) pooluse kohta
• madal DC kaitsenivoo: < 4,0 kV ja Uoc max = 1000 V DC)
• Optilise rikkenäidikuga, kasutamiseks jaotuskeskustes
Kasutamine: vahetult maandatud päikeseenergiasüsteemid ilma või koos isoleeritud piksekaitsesüsteemiga
Technical data
Tehnilised andmed
| võrguvorm | muu |
|---|---|
| väljapuhuv | ei |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Signaalkontaktiga | jah |
| Testiklass, tüüp 2 | jah |
| Suurim talitluspinge DC | 1000 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 20 kA |
| Pooluste teostus | 3 |
| Paigaldusviis | 35 mm DIN-latt |
| Sobib kasutamiseks välistingimustes | ei |
| Võrgu max liigvoolu kaitse | 125 |
| Mudel | 3-pooluseline PV-süsteemide jaoks abikontaktiga |
| Võrgu tüüp, DC | jah |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 80 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp2 |
| LPZ | 1→2 |
| Maksimaalne lahendusvool (8/20 μs) | 40 kA |
| vastuvõtuaeg | <25 ns |
| Maksimaalne eelkaitse | 125 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 1000V DC |
Ühendusvõimalused
| FM-kontaktid | Veksel |
|---|---|
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 2,5 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 35 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 1,0344 kg CO2e / 1 Tükk |
|---|
