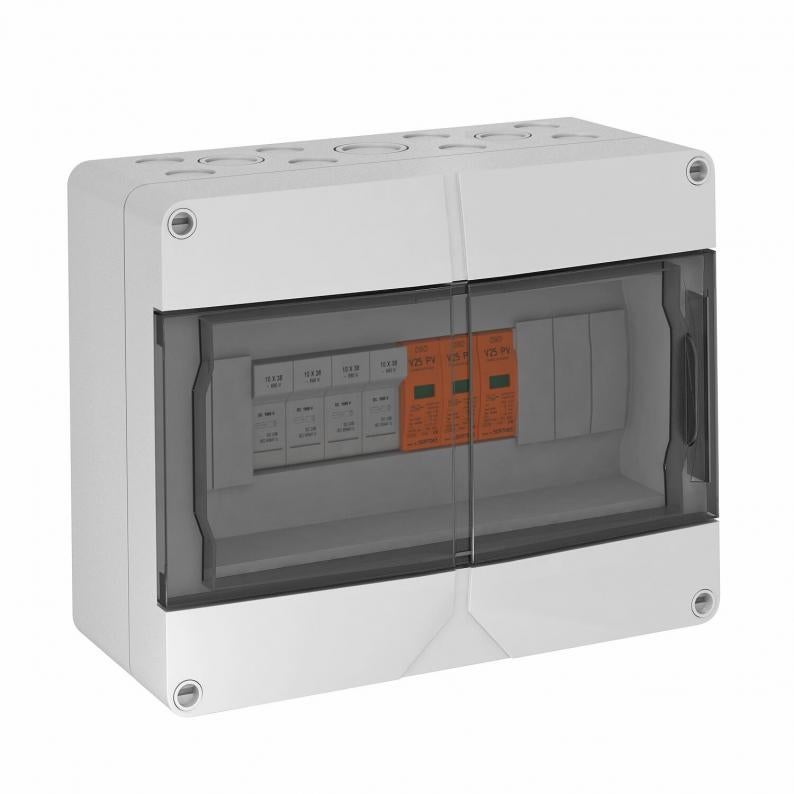

Päikeseenergiasüsteemi korpus 4 kaitsmehoidikuga V25, 900 V
Type VG-BC PV900KS4
|Item no. 5088640
|EAN 4012196422654
Item no. / Type
5088640 / VG-BC PV900KS4
kaitseklass
IP65
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Süsteemilahendus FV-süsteemi kaitsmetega (komplekteerimata) päikeseenergiasüsteemide vahelditele 1 MPP-jälgijaga
• vearesistentne Y-lülitus VDE 0100-712 (50539-12) kohaselt
• madal DC-kaitsetase: < 3,0 kV (Uoc max = 900 V DC koos V25-B+C/0-450PV-ga)
• (+)-poolus 4 päikeseenergiasüsteemi kaitsme 10 × 38 mm kaudu (komplekteerimata), 900 V DC kaitstud
• 4 (–)-poolust klemmikohtade kaudu 6 mm²-le korpuses paralleelselt ühendatud, kuni 30 A DC klemmi kohta
• eelmonteeritud polükarbonaadist korpuses (IP65), UV-kindel välistingimustes kasutamiseks, koos läbiviikude komplektiga
FV-süsteemide vaheldi DC-kaitseks.
Tuule, jää, temperatuuri või päikese tõttu kondensatsioonivee tekkimise riski korral tuleb rakendada lisaabinõusid.
• vearesistentne Y-lülitus VDE 0100-712 (50539-12) kohaselt
• madal DC-kaitsetase: < 3,0 kV (Uoc max = 900 V DC koos V25-B+C/0-450PV-ga)
• (+)-poolus 4 päikeseenergiasüsteemi kaitsme 10 × 38 mm kaudu (komplekteerimata), 900 V DC kaitstud
• 4 (–)-poolust klemmikohtade kaudu 6 mm²-le korpuses paralleelselt ühendatud, kuni 30 A DC klemmi kohta
• eelmonteeritud polükarbonaadist korpuses (IP65), UV-kindel välistingimustes kasutamiseks, koos läbiviikude komplektiga
FV-süsteemide vaheldi DC-kaitseks.
Tuule, jää, temperatuuri või päikese tõttu kondensatsioonivee tekkimise riski korral tuleb rakendada lisaabinõusid.
Technical data
Tehnilised andmed
| sisendite arv | 4 |
|---|---|
| võrguvorm | DC |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP65 |
| Sisseviigu tüüp | Hülsstihend |
| Sügavus | 122 mm |
| Signaalkontaktiga | ei |
| Arvutuslik välguvool (10/350 μs) | 7 kA |
| Suurim talitluspinge DC | 900 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 30 kA |
| Paigaldusviis | komplekteeritud, korpuses |
| Mudel | Tüüp 1+2 korpuses kaitsmete hoidikuga (komplekteerimata) |
| Võrgu tüüp, DC | jah |
| Võrgu tüüp, IT | ei |
| Võrgu tüüp, TN | ei |
| Võrgu tüüp, TN-C | ei |
| Võrgu tüüp, TN-C-S | ei |
| Võrgu tüüp, TN-S | ei |
| Võrgu tüüp, TT | ei |
| Võrgu tüüp, muu | ei |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 80 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| LPZ | 1→2 |
| Maksimaalne lahendusvool (8/20 μs) | 50 kA |
| vastuvõtuaeg | <25 ns |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 900V DC |
| Värv | helehall; RAL 7035 |
| Võimsuse tõtsmiste arv | 16 |
| Max DC sisendpinge | 900 V |
| stringi kaitse | 1 poolusega |
| kaitsme tüüp | gPV (kogu pindala päikseenergiasüsteemi vari) |
| jälgimisfunktsioon | ei |
| Max sisendvool stringi kohta | 30 A |
| Max väljundvool | 30 A |
| stringi sisendite arv | 4 |
| varustatud koormus-lahklülitiga | ei |
| Number of MPPTs | 1 |
| Entries per MPPT | 4 |
| Exits per MPPT | 4 |
Ühendusvõimalused
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 0,5 mm² |
|---|---|
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 6 mm² |
| Anschlussart Generatoranschlusskasten | Tension spring terminal |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 2,6144 kg CO2e / 1 Tükk |
|---|
