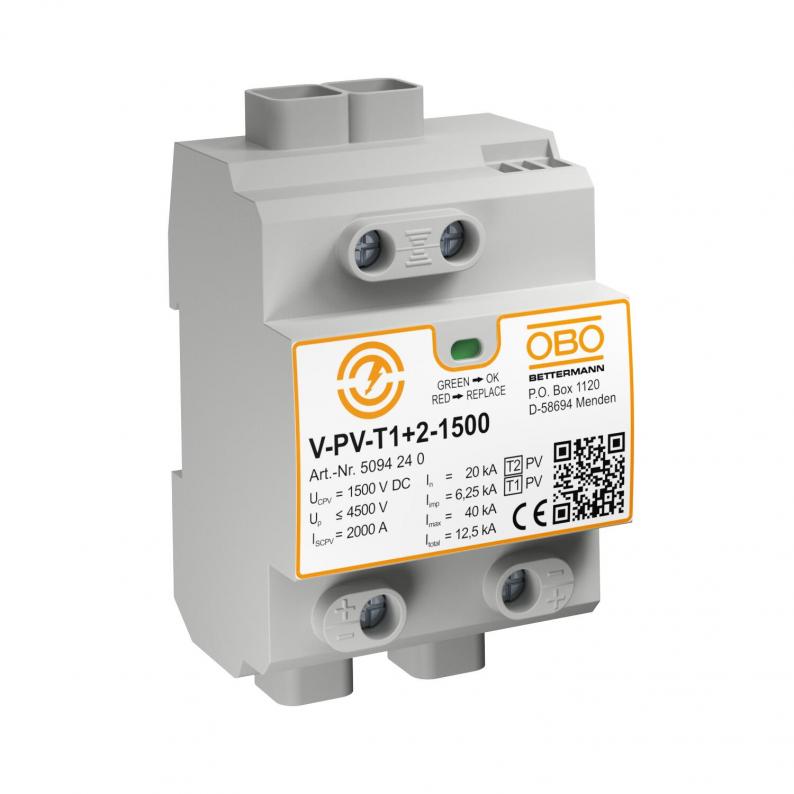

Päikeseenergiasüsteemi komplektplokk 1500 V DC
Type V-PV-T1+2-1500
|Item no. 5094240
|EAN 4012196603732
Item no. / Type
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Tüüp 1+2 kombipiirik vastavalt standardile EN 50539-11 välguvoolu- ja liigpingekaitseks PV-seadmetes.
• piksekaitse potentsiaaliühtlustus vastavalt standardile IEC 62305 (VDE 0185-305)
• liigpingekaitse vastavalt standardile IEC 60364-7-712 (VDE 0100-712)
• Vooluimpulsi lahendusvõime kuni 12,5 kA (10/350) ja 40 kA (8/20)
• vearesistentne Y-ühendusskeem koos olekunäiduga
• FS-versioon on potentsiaalivaba ümberlülituva kontaktiga kaugsignaliseerimiseks
Kasutamine: välguvoolu- ja liigpingekaitseseade PV-süsteemidele.
• piksekaitse potentsiaaliühtlustus vastavalt standardile IEC 62305 (VDE 0185-305)
• liigpingekaitse vastavalt standardile IEC 60364-7-712 (VDE 0100-712)
• Vooluimpulsi lahendusvõime kuni 12,5 kA (10/350) ja 40 kA (8/20)
• vearesistentne Y-ühendusskeem koos olekunäiduga
• FS-versioon on potentsiaalivaba ümberlülituva kontaktiga kaugsignaliseerimiseks
Kasutamine: välguvoolu- ja liigpingekaitseseade PV-süsteemidele.
Technical data
Mõõtmed
| Pikkus | 65,5 mm |
|---|---|
| Laius | 71,2 mm |
| Kõrgus | 120 mm |
Tehnilised andmed
| võrguvorm | DC |
|---|---|
| väljapuhuv | ei |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Arvutuslik välguvool (10/350) [kokku] | 12,5 kA |
| Testiklass, tüüp 1 | jah |
| Signaalkontaktiga | ei |
| Testiklass, tüüp 2 | jah |
| Max PV-pinge | 1500 V |
| Integreeritud eelkaitse | ei |
| Arvutuslik välguvool (10/350 μs) | 6,25 kA |
| Suurim talitluspinge DC | 1500 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 20 kA |
| Pooluste teostus | muu |
| Paigaldusviis | 35 mm DIN-latt |
| Mudel | Y-ühendusskeem |
| Võrgu tüüp, DC | jah |
| Võrgu tüüp, IT | ei |
| Võrgu tüüp, TN | ei |
| Võrgu tüüp, TN-C | ei |
| Võrgu tüüp, TN-C-S | ei |
| Võrgu tüüp, TN-S | ei |
| Võrgu tüüp, TT | ei |
| Võrgu tüüp, muu | ei |
| OBO nimikoormusvool (sisestus-/väljastusklemm) | 50 A |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 80 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I+II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| LPZ | 0→2 |
| Maksimaalne lahendusvool (8/20 μs) | 40 kA |
| vastuvõtuaeg | <25 ns |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 1500V DC |
| Värv | hall |
Ühendusvõimalused
| Peene painduva juhtme min läbilõige | 2,5 mm² |
|---|---|
| Peene paindliku juhtme max läbilõige | 35 mm² |
| Lahendusvool (8/20 µs) [kokku] | 40 kA |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 2,5 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 35 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,1594 kg CO2e / 1 Tükk |
|---|
