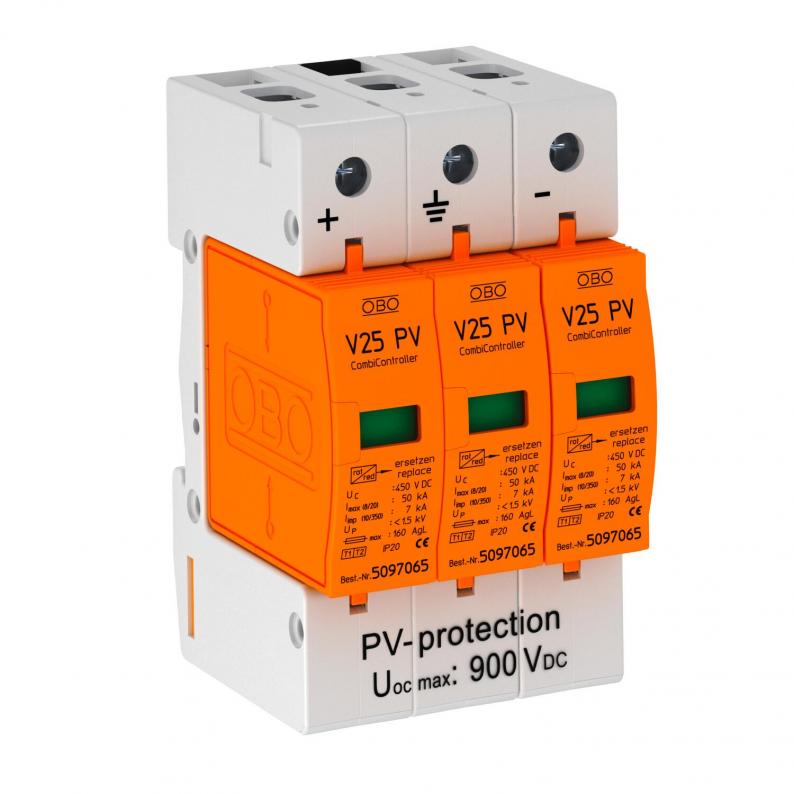

Päikeseenergiasüsteemi kombipiirik V25, 900 V DC
Type V25-B+C 3-PH900
|Item no. 5097447
|EAN 4012195478683
Item no. / Type
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
V25 kombipiirik, tüüp 1+2, FV-süsteemide jaoks
• varistor-piirik pistikühendusega lahutusseadmega üksus
• vearesistentne Y-lülitus VDE 0100-712 (EN 50539-12) alusel
• liigpingekaitse potentsiaaliühtlustus VDE 0100-443 (IEC 60364-4-44) alusel
• lahendusvool kuni 7 kA (10/350) ja 50 kA (8/20) pooluse kohta
• madal DC-kaitsetase: < 3,0 kV ja Uoc max = 900 V DC
• optilise talitlusnäidikuga kasutamiseks jaotuskeskustes
Kasutamine: piksekaitsesüsteemiga FV-süsteemid
• varistor-piirik pistikühendusega lahutusseadmega üksus
• vearesistentne Y-lülitus VDE 0100-712 (EN 50539-12) alusel
• liigpingekaitse potentsiaaliühtlustus VDE 0100-443 (IEC 60364-4-44) alusel
• lahendusvool kuni 7 kA (10/350) ja 50 kA (8/20) pooluse kohta
• madal DC-kaitsetase: < 3,0 kV ja Uoc max = 900 V DC
• optilise talitlusnäidikuga kasutamiseks jaotuskeskustes
Kasutamine: piksekaitsesüsteemiga FV-süsteemid
Technical data
Tehnilised andmed
| võrguvorm | DC |
|---|---|
| väljapuhuv | ei |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Impulssvoolu nimiväärtus (8/20 µs) [L-N] | 30 kA |
| Signaalkontaktiga | ei |
| Arvutuslik välguvool (10/350 μs) | 7 kA |
| Suurim talitluspinge DC | 900 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 30 kA |
| Pooluste teostus | 3 |
| Paigaldusviis | 35 mm DIN-latt |
| Sobib kasutamiseks välistingimustes | ei |
| Võrgu max liigvoolu kaitse | 160 |
| Mudel | 3 poolusega päikeseenergiasüsteemide jaoks |
| Võrgu tüüp, DC | jah |
| Võrgu tüüp, IT | ei |
| Võrgu tüüp, TN | ei |
| Võrgu tüüp, TN-C | ei |
| Võrgu tüüp, TN-C-S | ei |
| Võrgu tüüp, TN-S | ei |
| Võrgu tüüp, TT | ei |
| Võrgu tüüp, muu | ei |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 80 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I+II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| LPZ | 0→2 |
| Maksimaalne lahendusvool (8/20 μs) | 50 kA |
| vastuvõtuaeg | <25 ns |
| Maksimaalne eelkaitse | 160 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 900V DC |
Ühendusvõimalused
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 2,5 mm² |
|---|---|
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 35 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,9501 kg CO2e / 1 Tükk |
|---|
