Paigaldusmoodul GES9 jaoks, kõrgus 40–70 mm
Type OKA-W A 4030 9
|Item no. 7424884
|EAN 4012195245155
Item no. / Type
7424884 / OKA-W A 4030 9
Pikkus
473 mm
Laius
400 mm
Paigaldusseadme paigaldusava
ruudukujuline
Min kanalikõrgus
40 mm
Max kanalikõrgus
70 mm
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description

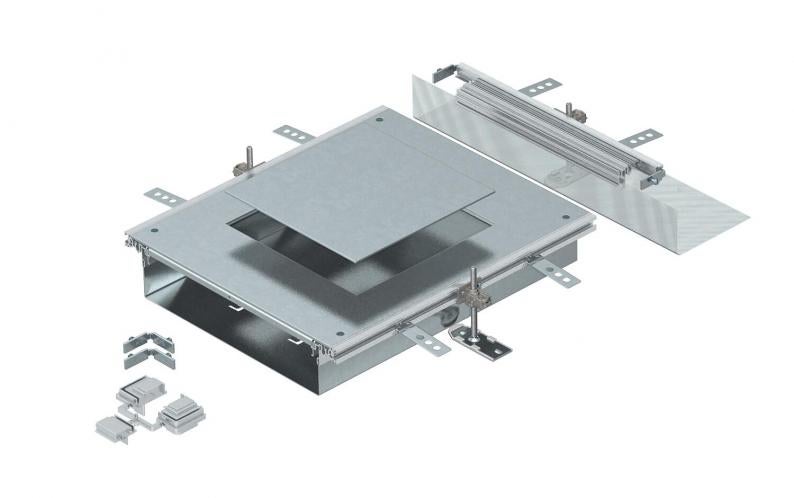

Paigaldusvalmis kanalielement seadmepaigaldus kaanega nimisuurusega 9 põrandakarbi paigaldamiseks, koosneb kanali alaosast (põhjavann külje- ja põhja kinnitusprofiilidega), pimeselt suletava montaažiavaga kanali kaanest ja kanali otsatükist. Tarnekomplekti kuuluvad 3 reguleeritava kõrgusega kinnitusnurgikut, 3 tasanduskihi ankrut, 1 kaane koormustugi ja 1 nurkhargmikukomplekt.
Montaažiava suurus sobib nimisuurusega 9/55 ruudukujulise põrandakarbi paigaldamiseks.
Technical data
Mõõtmed
| Pikkus | 473 mm |
|---|---|
| Laius | 400 mm |
| Mõõt A | 400 mm |
| Mõõt a | 244 mm |
| Mõõt h | 40 mm |
Tehnilised andmed
| Katted | 1 |
|---|---|
| Min joondusvahemik | 40 mm |
| Max joondusvahemik | 70 mm |
| Tasanduskihi miinimumpaksus | 40 |
| Sobib pealt kaetavale põrandaspaigalduskanalile | ei |
| Sobib põranda tasapinnas suletud põrandaspaigalduskanalile | ei |
| Põrandapealse paagi paigaldusava | ei |
| Tihendi paigaldusvõimalus | jah |
| Lahtisidestatav | ei |
| Koos potentsiaaliühtlustusega | ei |
| Eemaldatav kaas | jah |
| Lukustuv kaanekinnitus | ei |
| Paigaldusava | põrandakarbile |
| Paigaldusava kate | jah |
| Vaheseinaga | ei |
| Kaane materjali paksus | 4 |
| Paigaldusseadme paigaldusava | ruudukujuline |
| Sobib paisumisvuugile | ei |
| Üleulatuv | jah |
| Montaažiavade kõrgus | 1 |
| Ühendusavaga | jah |
| Sobib põranda tasapinnas avatava põrandaaluse kanaliga | jah |
| Nimisuurus põrandakarpidele | 9 |
| Min kanalikõrgus | 40 mm |
| Max kanalikõrgus | 70 mm |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 46,6284 kg CO2e / 1 Tükk |
|---|
