Nivelleeritav, lahtisidestatav kassett juhtmeväljaviiguga, RKSNUZD3, messing
Type RKSN2 UZD3 4MS20
|Item no. 7409222
|EAN 4012195867241
Item no. / Type
Min põrandakõrgus
Põrandakatte paksus
Mõõt h
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Nivelleeritav ja põrandast lahtisidestatud kassett nimisuurusega 4, juhtmeväljaviiguga, seadmete paigaldamiseks sisetingimustesse kuivhooldusega põrandatesse. Paigaldatav põrandaspaigaldus süvistuskarpidesse UZD250 või UZD350 koos paigaldusraamiga DUG.../4 või süvistuskarpides UGD250-3/4 või UGD350-3/4. Paigaldatakse (eraldi tellitavate) nivelleerimisnurgikute abil põrandasiseste karpide alumiiniumraamprofiilidele.
Reguleeritava kõrgusega juhtmeväljaviiguga kassett. Paigaldada saab kaks APMT2-katteplaati. Kahe seadmekarbi UT3 paigaldamiseks 4 kanderõnga/kandeaasaga üksikpaigaldusseadme või kuue Modul 45 seadme jaoks.
Reguleeritava kõrgusega juhtmeväljaviiguga kassett. Paigaldada saab kaks APMT2-katteplaati. Kahe seadmekarbi UT3 paigaldamiseks 4 kanderõnga/kandeaasaga üksikpaigaldusseadme või kuue Modul 45 seadme jaoks.
Technical data
Tehnilised andmed
| Min põrandakõrgus | 105 mm |
|---|---|
| Põrandakatte paksus | 20 mm |
| Paigaldatavate seadmete arv | 6 |
| Lahtisidestatav | jah |
| Sobib õõnespõrandasse paigaldamiseks | jah |
| Sobib topeltpõrandasse paigaldamiseks | jah |
| Põhjahooldus | kuiv |
| Seadmekarpide arv | 2 |
| Paigaldamissügavus | 105 mm |
| Juhtmeväljaviigu teostus | Pööratav kaabli väljaviik |
| Juhtmeväljaviikude arv | 1 |
| Võimalik kinnitada seadmekarpe | jah |
| Kaitsemäär IK-kood | IK10. |
| Paigaldussüsteemi tüüp | UT3 |
| Tugev teostus | ei |
| Nimisuurus põrandakarpidele | 4 |
| Heakskiidud | VDE |
| Standard | EN 50085-2-2 |
| Kaitseaste (IP) kasutuses olekus | IP20 |
| Kaitseaste (IP) kasutamata olekus | IP40 |
| Vertikaalne koormus, väike pind | kuni 3 000 N |
| Vertikaalne koormus, suur pind | kuni 3 000 N |
| Mudel | ruudukujuline |
| Mõõde | 200x200mm |
| Materjal | Messing |

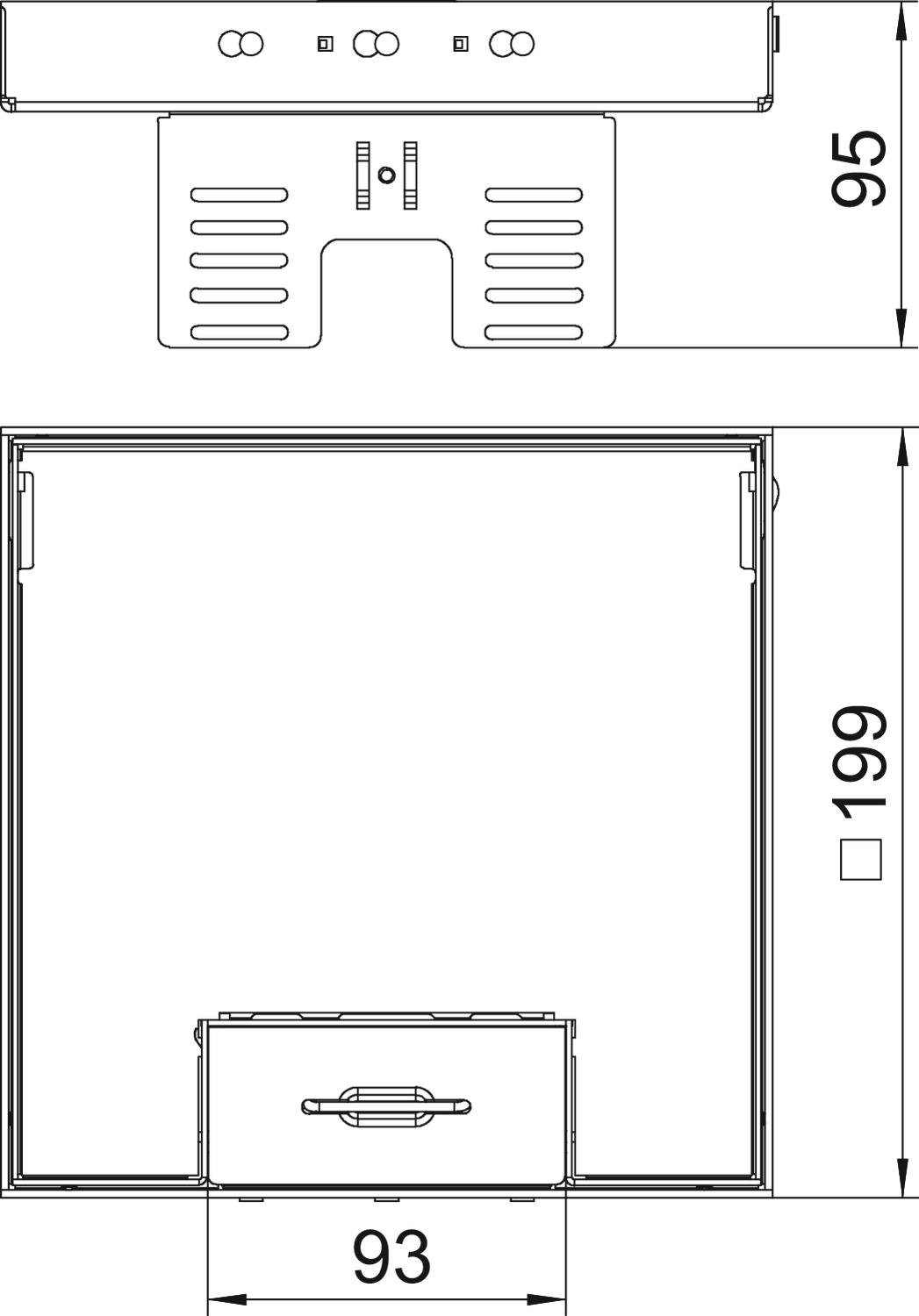

Mõõtmed
| Mõõt h | 90 mm |
|---|
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 10,1851 kg CO2e / 1 Tükk |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
NW 350-3 QK
7410544
Smallest selling unit: 1 Tükki
1Tükki
Tükki
SK RK4
7404380
Smallest selling unit: 1 Tükki
1Tükki
Tükki
DUG RK UAN 4
7428544
Smallest selling unit: 1 Tükki
1Tükki
Tükki
UT3 45 3
7408723
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Type
NW 350-3 QK
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Item no. 7404380
Terratso-kaas kõrguse reguleerimisega kassettidele, nimisuurus 4Type
SK RK4
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Type
DUG RK UAN 4
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (2)
Kategooria ja brošüürid (1)
Deklaratsioonid (3)
Sertifikaadid (1)
Juhised ja spikrid (1)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Min põrandakõrgus
Põrandakatte paksus
Nimisuurus põrandakarpidele
Mõõt h
Item no.
RKSN2 UZD3 4MS20
105
20
4
90
7409222
RKSN2 UZD3 4MS25
110
25
4
95
7409224
Min põrandakõrgus
Põrandakatte paksus
Mõõt h
RKSN2 UZD3 4MS20
Item no.
7409222
Min põrandakõrgus
105
Põrandakatte paksus
20
Nimisuurus põrandakarpidele
4
Mõõt h
90
RKSN2 UZD3 4MS25
Item no.
7409224
Min põrandakõrgus
110
Põrandakatte paksus
25
Nimisuurus põrandakarpidele
4
Mõõt h
95
