Nivelleeritav, lahtisidestatav juhtmeväljaviiguga kassett, RKSRNUZD3, roostevaba teras
Type RKSN2 UZD3 9VS25
|Item no. 7409240
|EAN 4012195867333
Item no. / Type
Min põrandakõrgus
Põrandakatte paksus
Mõõt h
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description

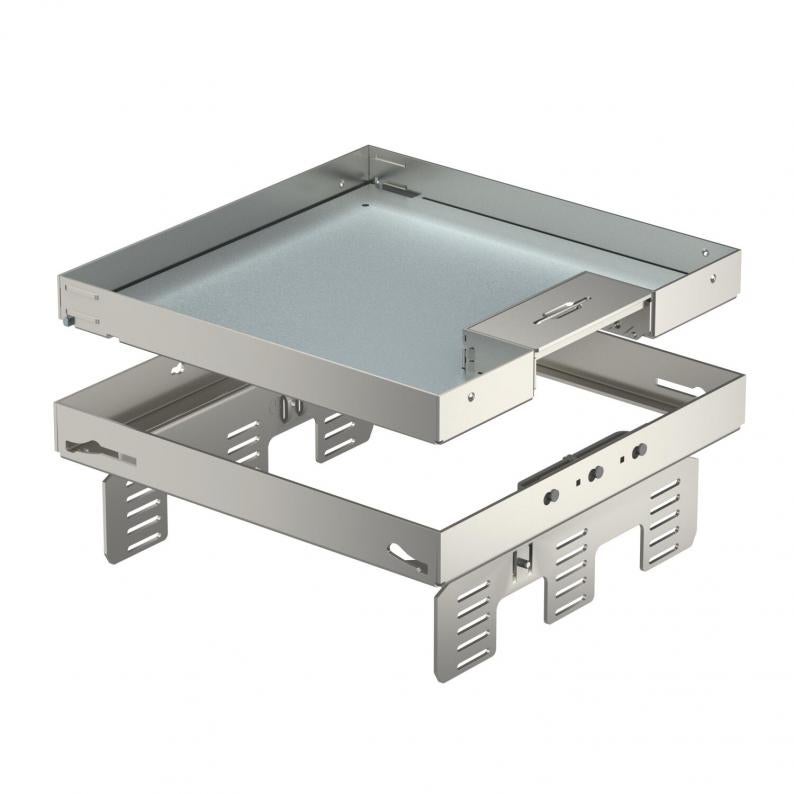

Nivelleeritav ja põrandast lahtisidestatud kassett nimisuurusega 9, juhtmeväljaviiguga, seadmete paigaldamiseks sisetingimustesse kuivhooldusega põrandatesse. Paigaldatav põrandaspaigaldus süvistuskarpidesse UZD250 või UZD350 koos paigaldusraamiga DUG.../9 või süvistuskarpides UGD250-3/9 või UGD350-3/9. Paigaldatakse (eraldi tellitavate) nivelleerimisnurgikute abil põrandasiseste karpide alumiiniumraamprofiilidele.
Reguleeritava kõrgusega kassett juhtmeväljaviiguga Paigaldada saab kolm APMT5-katteplaati. Kolme seadmekarbi UT4 paigaldamiseks 9 kanderõnga/kandeaasaga üksikpaigaldusseadme või 12 Modul 45 seadme jaoks.
Reguleeritava kõrgusega kassett juhtmeväljaviiguga Paigaldada saab kolm APMT5-katteplaati. Kolme seadmekarbi UT4 paigaldamiseks 9 kanderõnga/kandeaasaga üksikpaigaldusseadme või 12 Modul 45 seadme jaoks.
Technical data

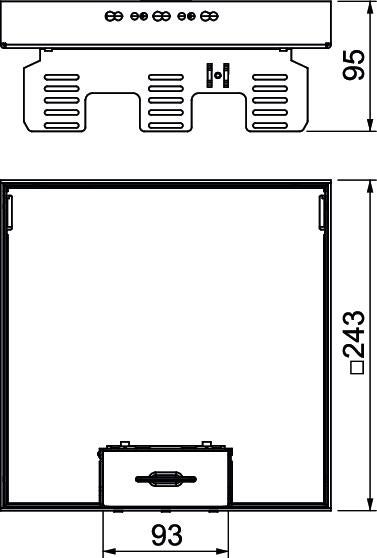

Mõõtmed
| Pikkus | 243 mm |
|---|---|
| Laius | 243 mm |
| Kõrgus | 95 mm |
| Mõõt h | 95 mm |
Tehnilised andmed
| Min põrandakõrgus | 110 mm |
|---|---|
| Põrandakatte paksus | 25 mm |
| Paigaldatavate seadmete arv | 12 |
| Lahtisidestatav | jah |
| Pikkus paigaldusmõõt | 244 mm |
| Laius paigaldusmõõt | 244 mm |
| Sobib õõnespõrandasse paigaldamiseks | jah |
| Sobib topeltpõrandasse paigaldamiseks | jah |
| Põhjahooldus | kuiv |
| Seadmekarpide arv | 3 |
| Paigaldamissügavus | 110 mm |
| Juhtmeväljaviigu teostus | Pööratav kaabli väljaviik |
| Juhtmeväljaviikude arv | 1 |
| Võimalik kinnitada seadmekarpe | jah |
| Kaitsemäär IK-kood | IK10. |
| Paigaldussüsteemi tüüp | UT4 |
| Tugev teostus | ei |
| Nimisuurus põrandakarpidele | 9 |
| Heakskiidud | VDE |
| Standard | EN 50085-2-2 |
| Kaitseaste (IP) kasutuses olekus | IP20 |
| Kaitseaste (IP) kasutamata olekus | IP40 |
| Vertikaalne koormus, väike pind | kuni 3 000 N |
| Vertikaalne koormus, suur pind | kuni 3 000 N |
| Mudel | ruudukujuline |
| ROHS vastavus | jah |
| Mõõde | 243x243mm |
| Materjal | Roostevaba teras 1.4301 |
| Tooteseeria | RKSN |
Environmental Data
| Packaging made completely from recycled cardboard. | jah |
|---|---|
| Packaging without plastic | jah |
| CO2 jalajälg (GWP) hällist väravani | 21,9883 kg CO2e / 1 Tükk |
|---|---|
| CO₂ Footprint (GWP) | 21,9883 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
NW 350-3 QK
7410544
Smallest selling unit: 1 Tükki
1Tükki
Tükki
UT4 45 4
7408727
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Type
NW 350-3 QK
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Item no. 7400513
Paigaldusraam 350, nimisuurus 9Type
DUG 350-3 9
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Item no. 7408727
Seadmekarp UT4, Modul 45®, süsteemi pikkus 208 mmType
UT4 45 4
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (2)
Kategooria ja brošüürid (1)
Deklaratsioonid (4)
Sertifikaadid (1)
Juhised ja spikrid (1)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Min põrandakõrgus
Põrandakatte paksus
Nimisuurus põrandakarpidele
Mõõt h
Item no.
RKSN2 UZD3 9VS20
105
20
9
90
7409238
RKSN2 UZD3 9VS25
110
25
9
95
7409240
Min põrandakõrgus
Põrandakatte paksus
Mõõt h
RKSN2 UZD3 9VS20
Item no.
7409238
Min põrandakõrgus
105
Põrandakatte paksus
20
Nimisuurus põrandakarpidele
9
Mõõt h
90
RKSN2 UZD3 9VS25
Item no.
7409240
Min põrandakõrgus
110
Põrandakatte paksus
25
Nimisuurus põrandakarpidele
9
Mõõt h
95
