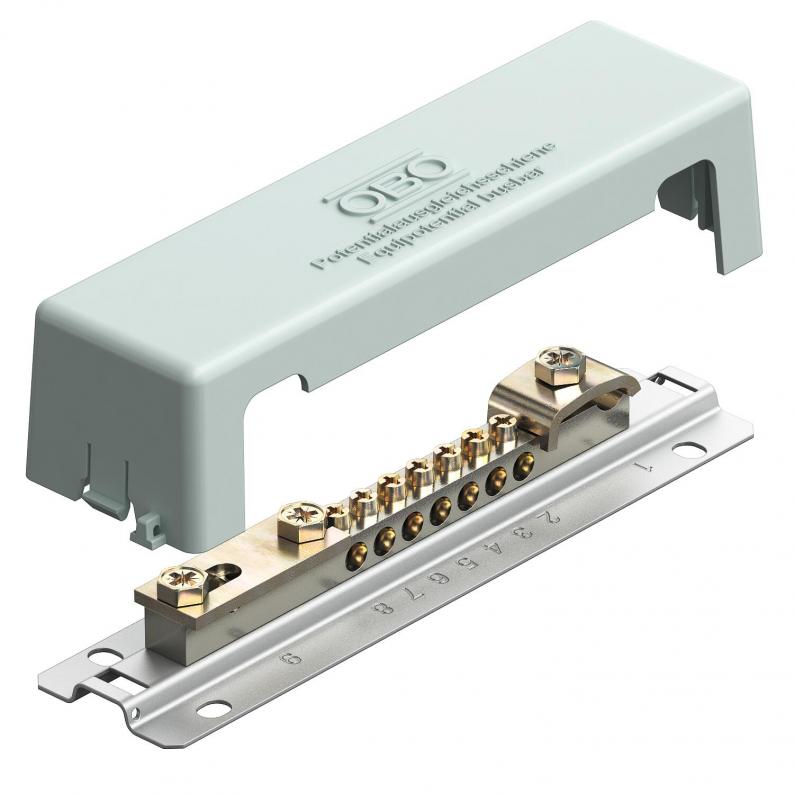

Metallist jalusplaadiga potentsiaaliühtlustuslatt

Type 1809 M

Item no. 5015081

EAN 4012195378310

Tooteleht (PDF)

undefined

Vastavusdeklaratsioon (PDF)

Show all variants

Item no. / Type

5015081 / 1809 M

Pikkus

188 mm

Laius

52 mm

Kõrgus

43 mm

Värv

hall

Smallest selling unit: 1 Tükki

Tükki

Description

Potentsiaaliühtlustuslatt metalljalaga, potentsiaaliühtlustuseks vastavalt DIN VDE 0100-410/-540 ja piksekaitse-potentsiaaliühtlustuseks vastavat DIN VDE 0185-305

• polüstüreenist kattepaneel, hall
• plommitav katteplaat / märgistatav
• terasest jalusplaat, lintmeetodil tsingitud
• messingust klemmisiin, nikeldatud
• terasest poldid ja pealisklamber, galvaaniliselt tsingitud
• välguvoolutaluvus 100 kA (10/350)

Ühendusvõimalused:
• planksoonega- või jämedakiulist juhet läbimõõduga 25 mm² või peenkiudjuhtmed läbimõõduga kuni 16 mm²
• 1 ümarjuht Rd 8–10
• 1 lamejuht kuni FL 30 või ümarjuht Rd 8–10

Technical data

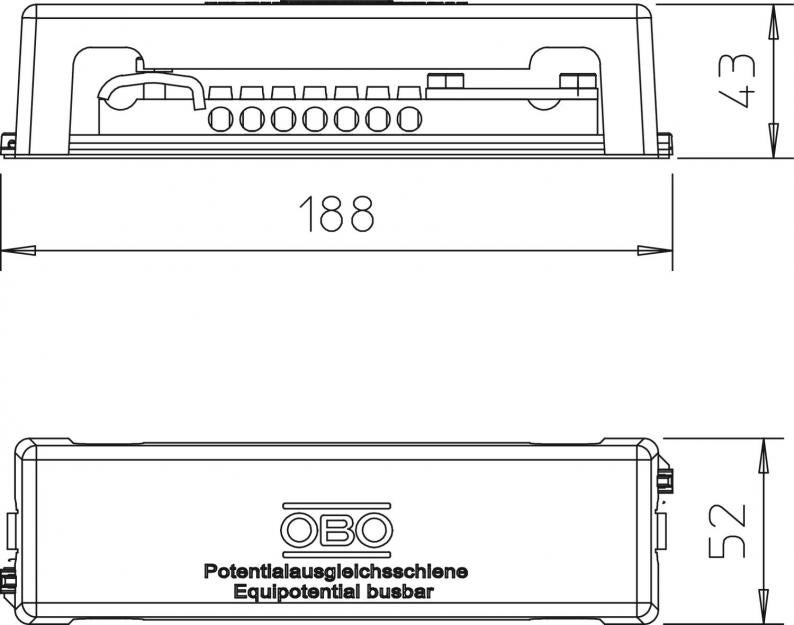

Mõõtmed

Pikkus	188 mm
Laius	52 mm
Kõrgus	43 mm

Tehnilised andmed

Isolaator	ei
Ühenduste arv, ümarjuht, kokku	1
Ühenduste arv, ümarjuht 8 mm	0
Ühenduste arv, ümarjuht 10 mm	0
Ühenduste arv, ümarjuht 8–10 mm	1
Ühenduste arv, ribaterast kuni 30 mm	1
Ühenduste arv, ribateras kuni 40 mm	0
Ühenduste arv, juhe kuni 6 mm², jäik	0
Ühenduste arv, juhe kuni 16 mm², jäik	0
Ühenduste arv, juhe kuni 25 mm², jäik	7
Ühenduste arv, juhe kuni 95 mm², jäik	0
Kontaktliistu materjal	Messing
Klemmi materjal	Teras
Kontaktliistu pealispind	nikeldatud
Klemmi pealispind	galvaaniliselt tsingitud
Mudel	kattega
Välguvoolu lahendusvõime	H/100 kA
Konstruktsioonitüüp	Püsiehitus
Mõõde	188mm
Materjal	Messing
Värv	hall

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani	0,8422 kg CO2e / 1 Tükk
