Lukustusliuguriga pōrandakarp GES6
Type GES6-2U10T 7011
|Item no. 7405321
|EAN 4012195883616
Item no. / Type
Põrandakatte paksus
Värv
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Lukustusliuguriga põrandakarp kuni 9 Modul 45 üksikseadme jaoks kolmes seadmekarbis UT3, kasutamiseks sisetingimustes kanali- ja põrandasüsteemides.
Põrandakatte väljalõige klappkaanes eelreguleeritud 5 mm peale, vajaduse korral reguleeritav ka 3, 8 või 10 mm peale.
Lukustusliuguriga põrandakarp 3-le seadmekarbile, seadmekarpide MT6 paigaldamiseks. Paigaldada saab kolm katteplaati tüüp APMT2.
Põrandakatte väljalõige klappkaanes eelreguleeritud 5 mm peale, vajaduse korral reguleeritav ka 3,8 või 10 mm peale.
Põrandakatte väljalõige klappkaanes eelreguleeritud 5 mm peale, vajaduse korral reguleeritav ka 3, 8 või 10 mm peale.
Lukustusliuguriga põrandakarp 3-le seadmekarbile, seadmekarpide MT6 paigaldamiseks. Paigaldada saab kolm katteplaati tüüp APMT2.
Põrandakatte väljalõige klappkaanes eelreguleeritud 5 mm peale, vajaduse korral reguleeritav ka 3,8 või 10 mm peale.
Kasutatav kuni kuue 50se keskplaadiga paigaldusseadmega.
Technical data

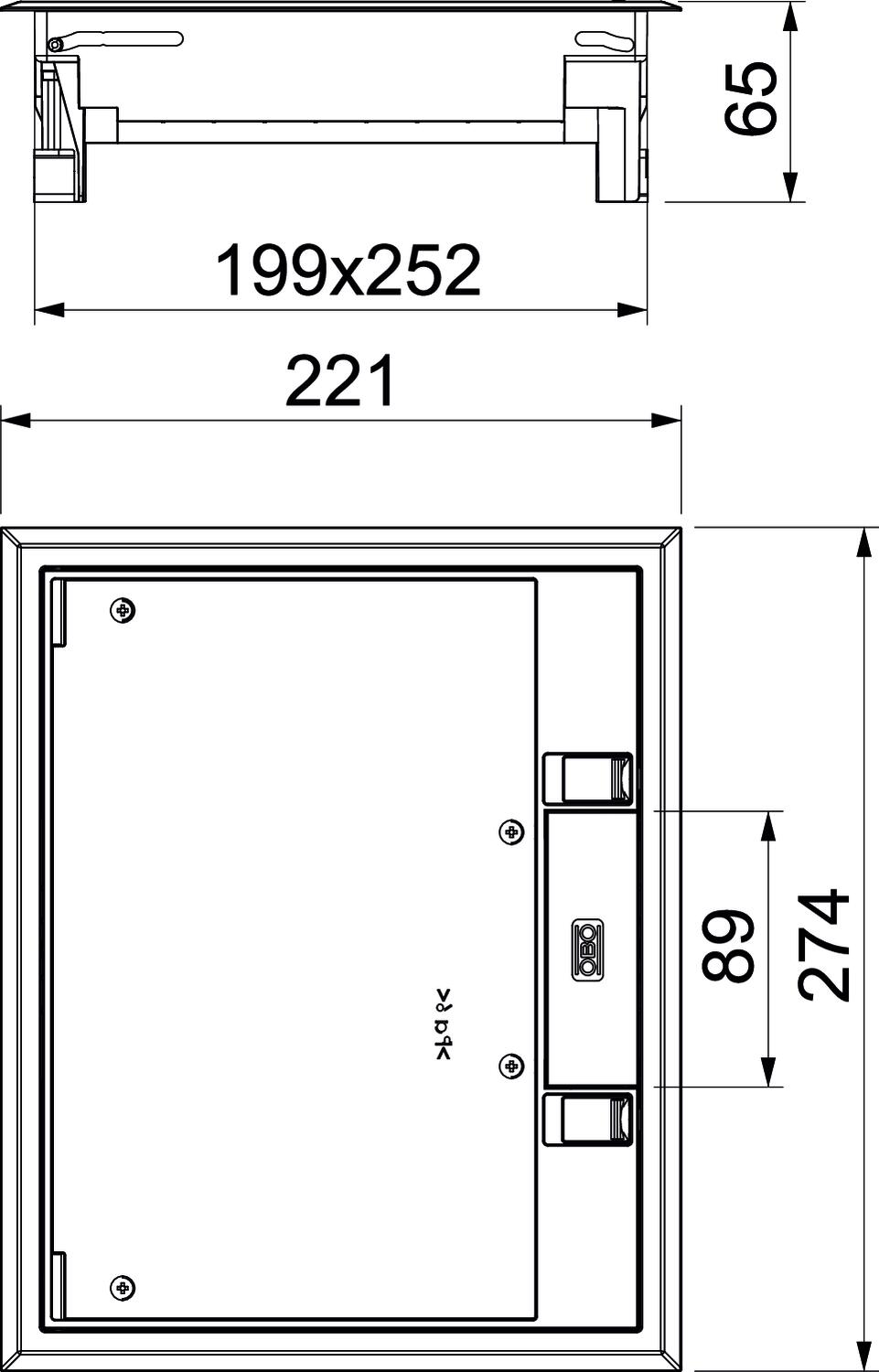

Mõõtmed
| Pikkus | 221 mm |
|---|---|
| Laius | 274 mm |
| Kõrgus | 65 mm |
Tehnilised andmed
| Min tasanduskihi kõrgus | 73 mm |
|---|---|
| Min põrandakõrgus | 73 mm |
| Põrandakatte paksus | 5 mm |
| Paigaldatavate seadmete arv | 9 |
| Tihendi paigaldusvõimalus | ei |
| Pikkus paigaldusmõõt | 201 mm |
| Laius paigaldusmõõt | 253 mm |
| Välismõõtete pikkus | 221 mm |
| Laius välismõõt | 274 mm |
| Sobib põrandasisesele paigalduskanalile | jah |
| Sobib õõnespõrandasse paigaldamiseks | jah |
| Sobib topeltpõrandasse paigaldamiseks | jah |
| Põhjahooldus | kuiv |
| Raami teostus | Vaibakaitseraamid |
| Seadmekarpide arv | 3 |
| Sobib märghoolduseks | ei |
| Paigaldamissügavus | 73 mm |
| Põrandakattesüvendiga | jah |
| Põrandakatte kaitseraam | jah |
| Juhtmeväljaviigu teostus | Pööratav kaabli väljaviik |
| Võimalik kinnitada seadmekarpe | jah |
| Kaitsemäär IK-kood | IK08. |
| Paigaldussüsteemi tüüp | UT3 |
| Tugev teostus | ei |
| Nimisuurus põrandakarpidele | 6 |
| Heakskiidud | VDE |
| Kaitseaste (IP) kasutuses olekus | IP20 |
| Kaitseaste (IP) kasutamata olekus | IP40 |
| Vertikaalne koormus, väike pind | kuni 2 000 N |
| Vertikaalne koormus, suur pind | kuni 3 000 N |
| Mudel | ristkülikukujuline |
| Avamismehhanism | Lukustusliugur |
| Koormusvahemiku D min | 8 mm |
| Koormusvahemiku D max | 75 mm |
| Mõõde | 274x221x66 |
| Materjal | Polüamiid |
| Värv | terashall; RAL 7011 |
| Floor covering thickness max. | 10 mm |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 4,1226 kg CO2e / 1 Tükk |
|---|
