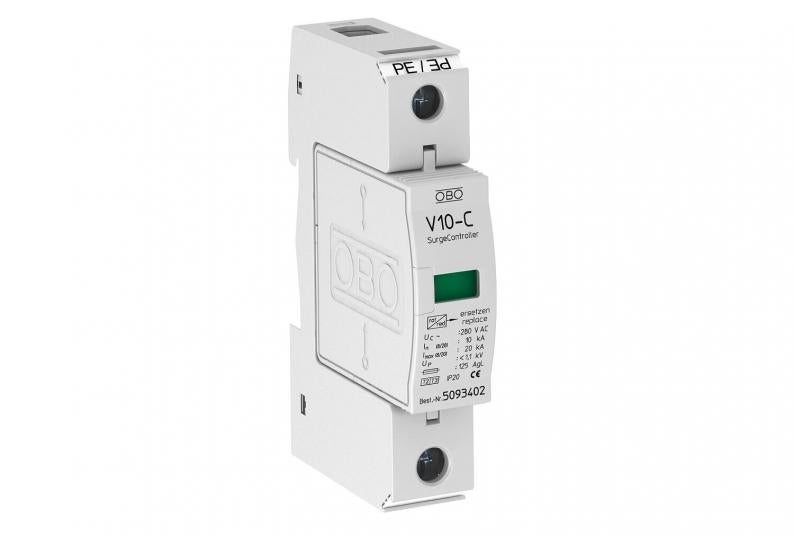

Liigpingepiiriku V10 280 V panus

Type V10-C 1-280

Item no. 5093415

EAN 4012195406778

Tooteleht (PDF)

undefined

Show all variants

Item no. / Type

5093415 / V10-C 1-280

kaitseklass

IP20

Suurim talitluspinge AC

280 V

Pooluste teostus

Smallest selling unit: 1 Tükki

Tükki

Description

Liigpingepiirik tüüp 2+3

• liigpingekaitseks jaotuskeskustes vastavalt VDE 0100-443 (IEC 60364-4-44)
• lahendusvool kuni 20 kA (8/20) pooluse kohta
• Dünaamilise lahutusseadmega pistikühendusega piirik
• kõrgsooritusvõimeline varistortehnoloogia
• multi-ühendusklemmidega alaosa

Kasutusnäide: potentsiaaliühtlustus jaotuskeskustes ja seadmekaitses.

Technical data

Tehnilised andmed

võrguvorm	kõik
Seadme signalisatsioon	optiline
kaitseklass	IP20
Impulssvoolu nimiväärtus (8/20 µs) [L-N]	10 kA
Impulssvoolu nimiväärtus (8/20 µs) [N-PE]	30 kA
Tunnusvool AC (50/60 Hz)	230 V
Suurim talitluspinge AC	280 V
Impulssvoolu nimiväärtus (8/20 µs)	10 kA
Pooluste teostus	1
Paigaldusviis	35 mm DIN-latt
Võrgu max liigvoolu kaitse	125
Mudel	1 poolusega
Võrgu tüüp, TN	jah
Võrgu tüüp, TN-C	jah
Võrgu tüüp, TN-C-S	jah
Võrgu tüüp, TN-S	jah
Võrgu tüüp, TT	jah
Min rakendustemperatuur	-40 °C
Max rakendustemperatuur	80 °C
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt	klass II+III
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11	Tüüp 2+3
LPZ	1→3
Maksimaalne lahendusvool (8/20 μs)	20 kA
vastuvõtuaeg	<25 ns
Maksimaalne eelkaitse	125 A
Rakendustemperatuuri vahemiku min	-40 °C
Rakendustemperatuuri vahemiku max	80 °C
Mõõde	280V

Ühendusvõimalused

Lahendusvool (8/20 µs) [kokku]	10 kA
Jäiga (ühe-/mitmekordse) juhtme min läbilõige	2,5 mm²
Jäiga (ühe-/mitmekordse) juhtme max läbilõige	35 mm²

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani	0,5907 kg CO2e / 1 Tükk
