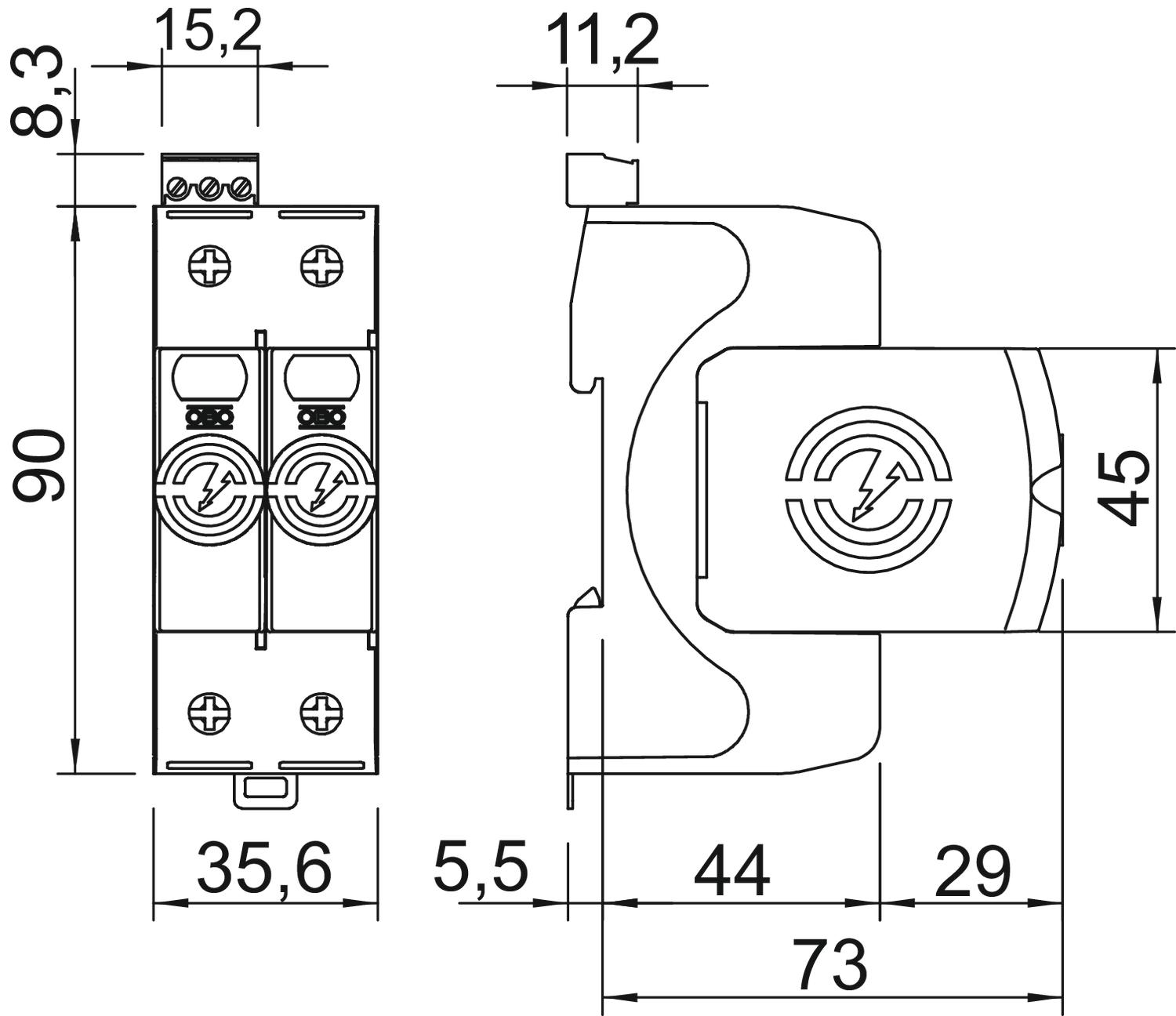

Liigpingepiirik V20, 2 poolusega, signaalkontaktiga 385 V
Type V20-2+FS-385
|Item no. 5095302
|EAN 4012196162840
Item no. / Type
Suurim talitluspinge AC
Pooluste teostus
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Liigpingepiirik tüüp 2
• Liigpingekaitse potentsiaaliühtlustuseks kooskõlas VDE 0100-443 (IEC 60364-4-44)
• Lahendusvõime kuni 40 kA (8/20) pooluse kohta tänu võimsatele varistoridele
• Modulaarne, pistikühendusega piirik koos lahutusseadme ja optilise seisundinäidikuga
• Lukustusfunktsioon vibratsioonikaitsega ja pinge kodeerimisega
• Plast vastavalt UL 94 V-0
• FS-variantidel on potentsiaalivaba ümberlülituv kontakt kaugsignaliseerimise jaoks
Kasutamine: potentsiaaliühtlustus pea- ja jaotuskilpides.
• Liigpingekaitse potentsiaaliühtlustuseks kooskõlas VDE 0100-443 (IEC 60364-4-44)
• Lahendusvõime kuni 40 kA (8/20) pooluse kohta tänu võimsatele varistoridele
• Modulaarne, pistikühendusega piirik koos lahutusseadme ja optilise seisundinäidikuga
• Lukustusfunktsioon vibratsioonikaitsega ja pinge kodeerimisega
• Plast vastavalt UL 94 V-0
• FS-variantidel on potentsiaalivaba ümberlülituv kontakt kaugsignaliseerimise jaoks
Kasutamine: potentsiaaliühtlustus pea- ja jaotuskilpides.
Technical data
Tehnilised andmed
| Pooluste arv | 2 |
|---|---|
| võrguvorm | muu |
| väljapuhuv | ei |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Suurim talitluspinge (L-N) | 385 V |
| Impulssvoolu nimiväärtus (8/20 µs) [L-N] | 20 kA |
| Korpuse materjal | PA UL 94 V-0 |
| Suurim lahendusvool (8/20 μs) [L-N] | 40 kA |
| Signaalkontaktiga | jah |
| Testiklass, tüüp 2 | jah |
| Tunnusvool AC (50/60 Hz) | 350 V |
| Integreeritud eelkaitse | ei |
| Kaitsetase [L-N] | ≤1,7 |
| Suurim talitluspinge AC | 385 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 20 kA |
| Pooluste teostus | 2 |
| Paigaldusviis | 35 mm DIN-latt |
| Võrgu max liigvoolu kaitse | 160 A gL/gG |
| Jääkpinge [L-N] @ 5 kA | 1,4 kV |
| Lülitusvõimsus AC | 230 V; 0,5 A |
| Lülitusvõimsus DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Lühisekindlus max võrgupoolse ülepingekaitse korral | 50 kA eff |
| Jääkpinge [L-N] @ 1 kA | 1,2 kV |
| TOV-pinge [L-N] – withstand mode – 5 s | 510 V |
| TOV-pinge [L-N] – fail safe mode – 120 min | 670 V |
| Liigpingekaitseseade (SPD) standardi UL 1449 kohaselt | Tüüp 4 |
| Minimaalne kaugus | 1,5 mm |
| Heakskiidud | VDE, KEMA, UL, ÖVE |
| Lühisekindel | jah |
| Võrgu tüüp, TN | jah |
| Võrgu tüüp, TN-C | jah |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 80 °C |
| Pöördemoment | 4 Nm |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp2 |
| Maksimaalne lahendusvool (8/20 μs) | 40 kA |
| vastuvõtuaeg | <25 ns |
| Maksimaalne eelkaitse | 160 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 385V |
| Max õhuniiskus | 95 % |
| Min õhuniiskus | 5 % |
Ühendusvõimalused
| Peene painduva juhtme min läbilõige | 1,5 mm² |
|---|---|
| Peene paindliku juhtme max läbilõige | 35 mm² |
| FM-kontaktid | Veksel |
| FM-klemmide min läbilõige | 0,5 mm² |
| FM-klemmide max läbilõige | 1,5 mm² |
| FM-klemmide min läbilõige | 21 AWG |
| FM-klemmide max läbilõige | 16 AWG |
| Lahendusvool (8/20 µs) [kokku] | 80 kA |
| Peene painduva juhtme min läbilõige | 16 AWG |
| Peene paindliku juhtme max läbilõige | 2 AWG |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 1,5 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 35 mm² |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 16 AWG |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 2 AWG |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 1,1926 kg CO2e / 1 Tükk |
|---|
