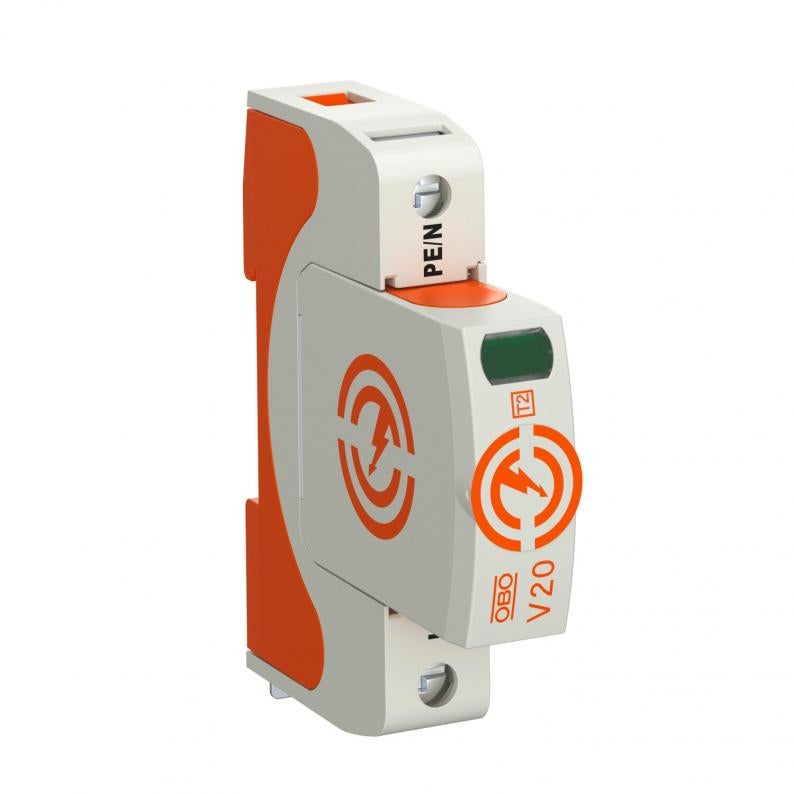

Liigpingepiirik V20, 1 poolusega 280 V

Liigpingepiirik V20, 1 poolusega 280 V

Type V20-1-280
|
Item no. 5095161
|
EAN 4012196159802
Show all variants
Item no. / Type
Suurim talitluspinge AC
Pooluste teostus

Smallest selling unit: 1 Tükki

Tükki

Description

Liigpingepiirik tüüp 2

• Liigpingekaitse potentsiaaliühtlustuseks kooskõlas VDE 0100-443 (IEC 60364-4-44)
• Lahendusvõime kuni 40 kA (8/20) pooluse kohta tänu võimsatele varistoridele
• Modulaarne, pistikühendusega piirik koos lahutusseadme ja optilise seisundinäidikuga
• Lukustusfunktsioon vibratsioonikaitsega ja pinge kodeerimisega
• Plast vastavalt UL 94 V-0
• FS-variantidel on potentsiaalivaba ümberlülituv kontakt kaugsignaliseerimise jaoks

Kasutamine: potentsiaaliühtlustus pea- ja jaotuskilpides.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Österreichischer Verband für Elektrotechnik, Austria
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • KEMA-KEUR, Holland
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • EurAsian Conformity
  • Regulatory Compliance Mark - vastavusdeklaratsioon Austraalia / Uus-Meremaa jaoks
  • Kaitseseade vastavalt standardile DIN EN 61643-11 või IEC 61643-11
  • Üleminek LPZ 1 – 2
  • Paigalduse elektrotehniline ekspertiis
  • CO₂ jalajälg (PCF)
  • Plastikuvaba pakend
  • Pakend on valmistatud täielikult taaskasutatud papist

Technical data

Tehnilised andmed

Pooluste arv1
võrguvormmuu
väljapuhuvei
Seadme signalisatsioonoptiline
kaitseklassIP20
Suurim talitluspinge (L-N)280 V
Impulssvoolu nimiväärtus (8/20 µs) [L-N]20 kA
Korpuse materjalPA UL 94 V-0
Suurim lahendusvool (8/20 μs) [L-N]40 kA
Signaalkontaktigaei
Testiklass, tüüp 2jah
Tunnusvool AC (50/60 Hz)230 V
Integreeritud eelkaitseei
Kaitsetase [L-N]≤1,3
Suurim talitluspinge AC280 V
Impulssvoolu nimiväärtus (8/20 µs)20 kA
Pooluste teostus1
Paigaldusviis35 mm DIN-latt
Võrgu max liigvoolu kaitse160 A gL/gG
Jääkpinge [L-N] @ 5 kA1 kV
Lühisekindlus max võrgupoolse ülepingekaitse korral50 kA eff
Jääkpinge [L-N] @ 1 kA0,8 kV
TOV-pinge [L-N] – withstand mode – 5 s335 V
TOV-pinge [L-N] – fail safe mode – 120 min440 V
Liigpingekaitseseade (SPD) standardi UL 1449 kohaseltTüüp 4
Minimaalne kaugus1,5 mm
HeakskiidudVDE, KEMA, UL, ÖVE
Lühisekindeljah
Võrgu tüüp, TNjah
Võrgu tüüp, TN-Cjah
Võrgu tüüp, TN-C-Sjah
Võrgu tüüp, TN-Sjah
Võrgu tüüp, TTjah
Min rakendustemperatuur-40 °C
Max rakendustemperatuur80 °C
Pöördemoment4 Nm
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaseltklass II
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11Tüüp2
Maksimaalne lahendusvool (8/20 μs)40 kA
vastuvõtuaeg<25 ns
Maksimaalne eelkaitse160 A
Rakendustemperatuuri vahemiku min-40 °C
Rakendustemperatuuri vahemiku max80 °C
Mõõde280V
Max õhuniiskus95 %
Min õhuniiskus5 %

Ühendusvõimalused

Peene painduva juhtme min läbilõige1,5 mm²
Peene paindliku juhtme max läbilõige35 mm²
Lahendusvool (8/20 µs) [kokku]40 kA
Peene painduva juhtme min läbilõige16 AWG
Peene paindliku juhtme max läbilõige2 AWG
Jäiga (ühe-/mitmekordse) juhtme min läbilõige1,5 mm²
Jäiga (ühe-/mitmekordse) juhtme max läbilõige35 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige16 AWG
Jäiga (ühe-/mitmekordse) juhtme max läbilõige2 AWG

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani0,5846 kg CO2e / 1 Tükk
