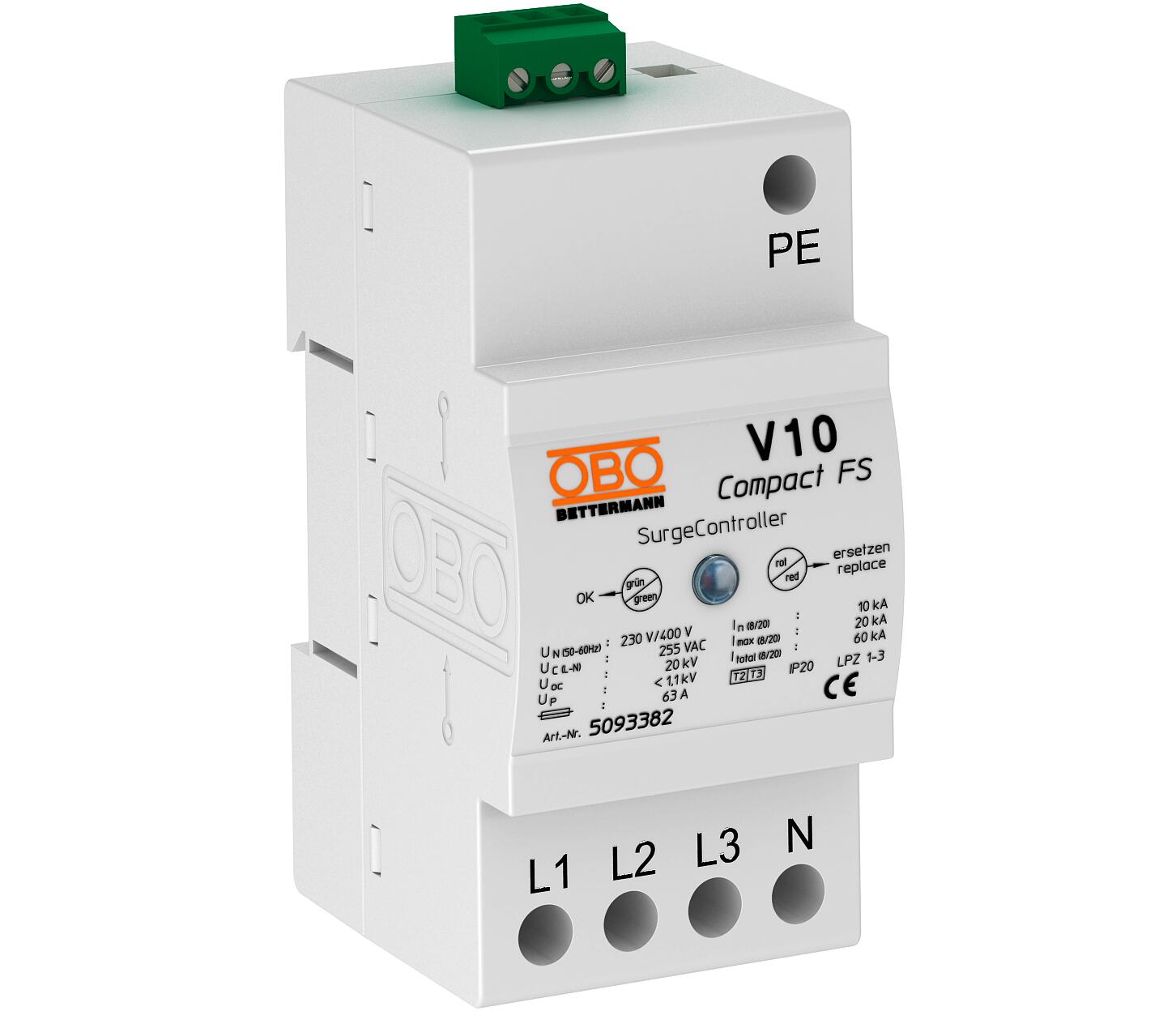

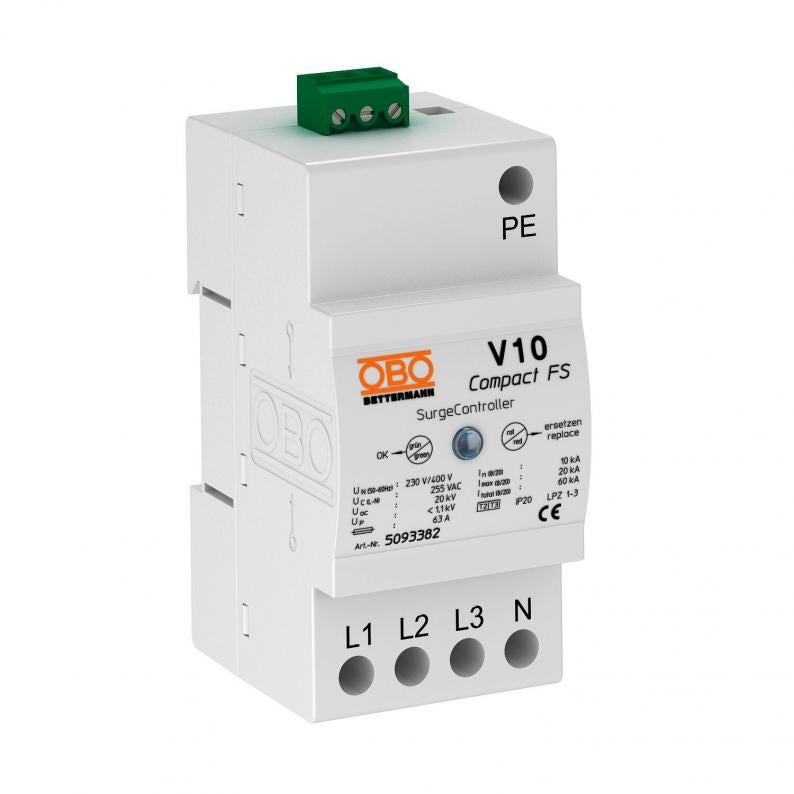

Liigpingepiirik V10 Compact signaalkontaktiga 255 V
Type V10 COMPACT-FS
|Item no. 5093382
|EAN 4012196098583
Item no. / Type
5093382 / V10 COMPACT-FS
kaitseklass
IP20
Suurim talitluspinge AC
255 V
Pooluste teostus
3+N/PE
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Liigpingepiiriku kompaktmoodul tüüp 2+3
• liigpingekaitseks jaotuskeskustes VDE 0100-443 (IEC 60364-4-44) alusel
• lahendusvool kuni 60 kA (8/20) kokku

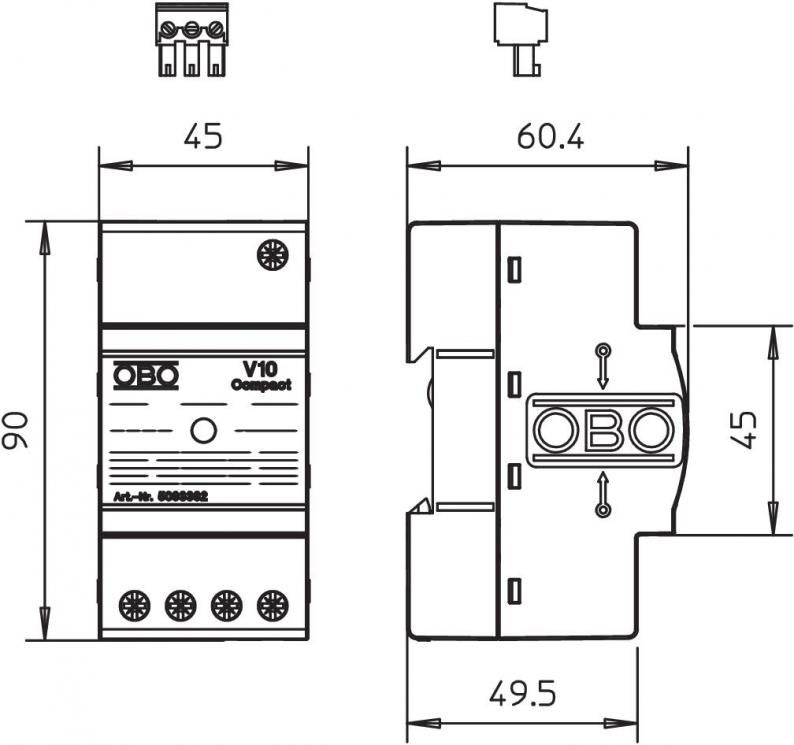

• Integreeritud 45 mm moodulilaiusega 3+1-lahendus TN- ja TT-juhistikusüsteemidele
• võimas varistor-tehnika
• termilise ja dünaamilise lahutusseadmega ja optilise funktsioneerimisnäiduga
• Versioon ...-FS on kaugsignaliseerimiskontaktiga, potentsiaalivaba ümberlülituva kontaktiga, funktsioneerimise seireks
Kasutamine: alamjaotuskeskused, 3-faasilise vooluga töötavate seadmete kaitseks.
• liigpingekaitseks jaotuskeskustes VDE 0100-443 (IEC 60364-4-44) alusel
• lahendusvool kuni 60 kA (8/20) kokku
• Integreeritud 45 mm moodulilaiusega 3+1-lahendus TN- ja TT-juhistikusüsteemidele
• võimas varistor-tehnika
• termilise ja dünaamilise lahutusseadmega ja optilise funktsioneerimisnäiduga
• Versioon ...-FS on kaugsignaliseerimiskontaktiga, potentsiaalivaba ümberlülituva kontaktiga, funktsioneerimise seireks
Kasutamine: alamjaotuskeskused, 3-faasilise vooluga töötavate seadmete kaitseks.
Technical data
Tehnilised andmed
| võrguvorm | muu |
|---|---|
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Suurim lahendusvool (8/20 μs) [N-PE] | 60 kA |
| Signaalkontaktiga | jah |
| Testiklass, tüüp 2 | jah |
| Testiklass, tüüp 3 | jah |
| Tunnusvool AC (50/60 Hz) | 230 V |
| Integreeritud eelkaitse | ei |
| Kaitsetase [L-N] | ≤1,1 |
| Suurim talitluspinge AC | 255 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 10 kA |
| Pooluste teostus | 3+N/PE |
| Paigaldusviis | 35 mm DIN-latt |
| Sobib kasutamiseks välistingimustes | ei |
| Võrgu max liigvoolu kaitse | 63 A gL/gG |
| Mudel | 3+NPE |
| Võrgu tüüp, TN | jah |
| Võrgu tüüp, TN-C-S | jah |
| Võrgu tüüp, TN-S | jah |
| Võrgu tüüp, TT | jah |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 80 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass II+III |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 2+3 |
| LPZ | 1→3 |
| Maksimaalne lahendusvool (8/20 μs) | 20 kA |
| Järgvoolu kustutusvõime (eff) [N-PE] | 10 kA |
| vastuvõtuaeg | <25 ns |
| Maksimaalne eelkaitse | 63 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 255V |
Ühendusvõimalused
| Peene painduva juhtme min läbilõige | 2,5 mm² |
|---|---|
| Peene paindliku juhtme max läbilõige | 10 mm² |
| FM-kontaktid | Veksel |
| Lahendusvool (8/20 µs) [kokku] | 60 kA |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 2,5 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 10 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 1,06 kg CO2e / 1 Tükk |
|---|
