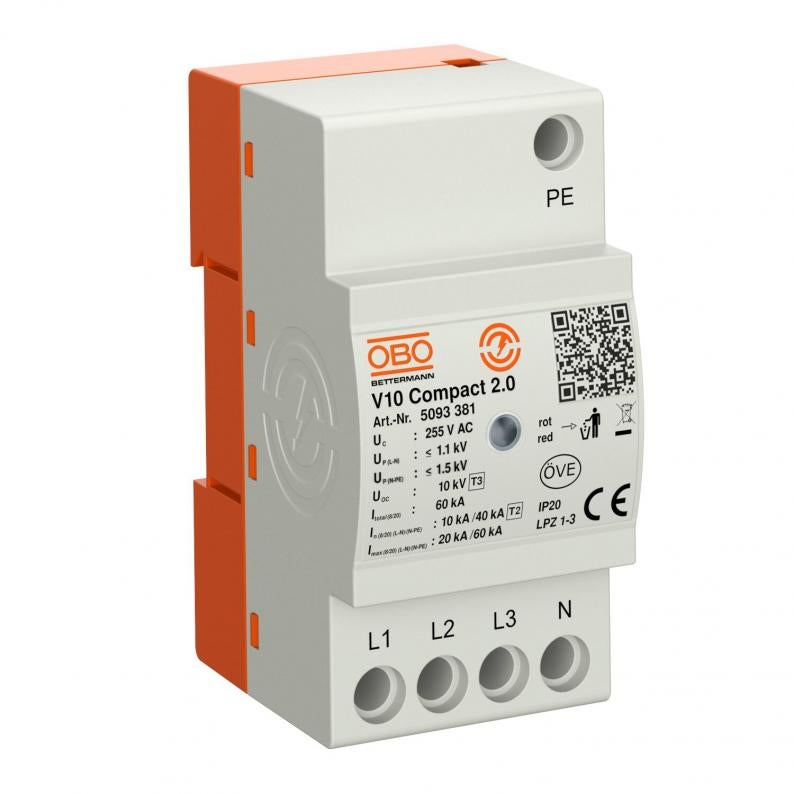

Liigpingepiirik V10 Compact
Type V10 Compact2.0
|Item no. 5093381
|EAN 4012196862566
Item no. / Type
5093381 / V10 Compact2.0
kaitseklass
IP20
Suurim talitluspinge AC
255 V
Pooluste teostus
3+N/PE
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Liigpingepiirik, tüüp 2 + 3, kompaktmoodul
• Liigpingekaitse pea- ja alamjaoturites VDE 0100-443 (IEC 60364-4-44) alusel
• Lahendusvool kuni 60 kA (8/20) kokku
• Integreeritud 3 + 1 lahendus TN- ja TT-juhistikusüsteemidele 45 mm laiusel moodulil
• Võimas varistor-tehnoloogia
• Koos termilise ja dünaamilise lahutusseadme ja optilise funktsioneerimisnäiduga
Kasutamine: pea- ja alamjaoturites, 3-faasilise vooluga töötavate seadmete kaitseks.
• Liigpingekaitse pea- ja alamjaoturites VDE 0100-443 (IEC 60364-4-44) alusel
• Lahendusvool kuni 60 kA (8/20) kokku
• Integreeritud 3 + 1 lahendus TN- ja TT-juhistikusüsteemidele 45 mm laiusel moodulil
• Võimas varistor-tehnoloogia
• Koos termilise ja dünaamilise lahutusseadme ja optilise funktsioneerimisnäiduga
Kasutamine: pea- ja alamjaoturites, 3-faasilise vooluga töötavate seadmete kaitseks.
Technical data
Mõõtmed
| Pikkus | 60,5 mm |
|---|---|
| Laius | 45 mm |
| Kõrgus | 90 mm |
Tehnilised andmed
| Pooluste arv | 4 |
|---|---|
| võrguvorm | kõik |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Impulssvoolu nimiväärtus (8/20 µs) [L-N] | 10 kA |
| Impulssvoolu nimiväärtus (8/20 µs) [N-PE] | 40 kA |
| Suurim lahendusvool (8/20 μs) [L-N] | 20 kA |
| Suurim lahendusvool (8/20 μs) [N-PE] | 60 kA |
| Testiklass, tüüp 2 | jah |
| Testiklass, tüüp 3 | jah |
| Tunnusvool AC (50/60 Hz) | 230 V |
| Integreeritud eelkaitse | ei |
| Kaitsetase [L-N] | ≤1,1 |
| Suurim talitluspinge AC | 255 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 10 kA |
| Pooluste teostus | 3+N/PE |
| Paigaldusviis | 35 mm DIN-latt |
| Sobib kasutamiseks välistingimustes | ei |
| Võrgu max liigvoolu kaitse | 63 A gG |
| Minimaalne kaugus | 0 mm |
| Mudel | 3+NPE |
| Võrgu tüüp, TN | jah |
| Võrgu tüüp, TN-C-S | jah |
| Võrgu tüüp, TN-S | jah |
| Võrgu tüüp, TT | jah |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 70 °C |
| Pöördemoment | 2 Nm |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass II+III |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 2+3 |
| LPZ | 1→3 |
| Maksimaalne lahendusvool (8/20 μs) | 20 kA |
| Järgvoolu kustutusvõime (eff) [N-PE] | 0,1 kA |
| vastuvõtuaeg | <25 ns |
| Maksimaalne eelkaitse | 63 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 70 °C |
| Mõõde | 255V |
| Max õhuniiskus | 95 % |
| Min õhuniiskus | 5 % |
Ühendusvõimalused
| Peene painduva juhtme min läbilõige | 2,5 mm² |
|---|---|
| Peene paindliku juhtme max läbilõige | 10 mm² |
| Lahendusvool (8/20 µs) [kokku] | 60 kA |
| Peene painduva juhtme min läbilõige | 13 AWG |
| Peene paindliku juhtme max läbilõige | 8 AWG |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 2,5 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 10 mm² |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 13 AWG |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 8 AWG |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,7671 kg CO2e / 1 Tükk |
|---|
