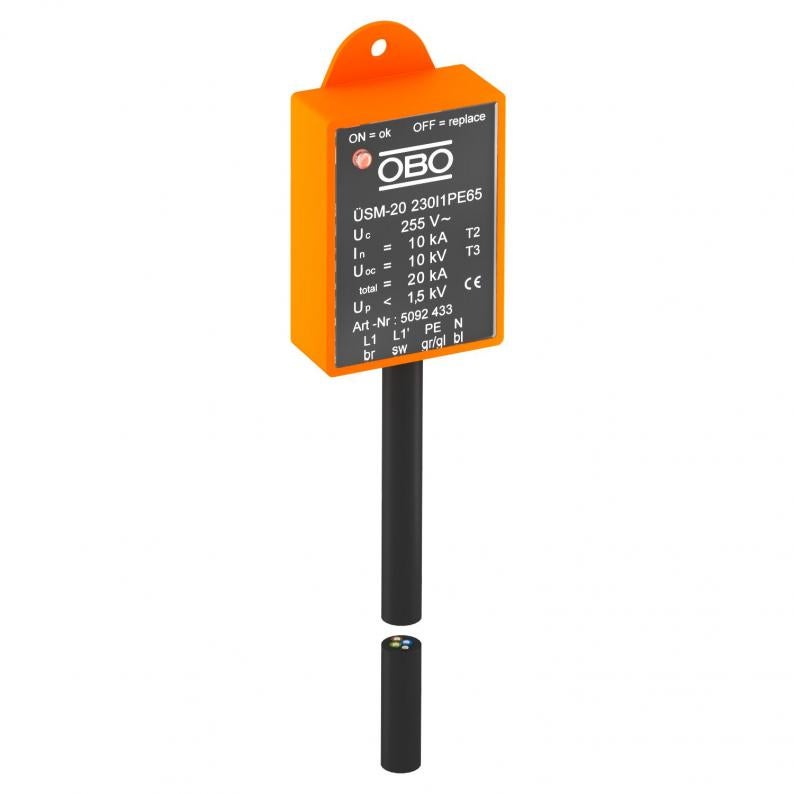

Liigpingepiirik LED-süsteemidele ÜSM-20-230I1P+PE65

Type ÜSM-20-230I1PE65

Item no. 5092433

EAN 4012196515431

Tooteleht (PDF)

Vastavusdeklaratsioon (PDF)

undefined

Show all variants

Item no. / Type

5092433 / ÜSM-20-230I1PE65

kaitseklass

IP65

Suurim talitluspinge AC

255 V

Pooluste teostus

1+N/PE

Smallest selling unit: 1 Tükki

Tükki

Description

Liigpingekaitsemoodul, tüüp 2+3, kooskõlas standardiga DIN EN 61643-11, 230/400 V võrkudele.

Mõeldud LED-valgustite kaitseks.

• funktsioneerimisnäidiku ja koormusvooluringluse väljalülitamisega SPD rikke korral
• väike ehitussuurus paigaldamiseks mastiühenduskarpidest või juhtseadme ette
• 1+NPE kaitseahel lahendusvooluga maksimaalselt 10 kA
• liigpinge piiramine alla 1300 V või 1000 V 5 kA korral
• rikke korral valgustite väljalülitusega või väljalülitumiseta ühendusvariandid

Kasutamine: kaabli üleminekukarpides, harukarpides, kaablikanalites ja -karbikutes kuni põrandas-paigaldussüsteemideni.
Elektrooniliste seadmete, näiteks LED-tulede kaitsmiseks liigpinge eest.

Technical data

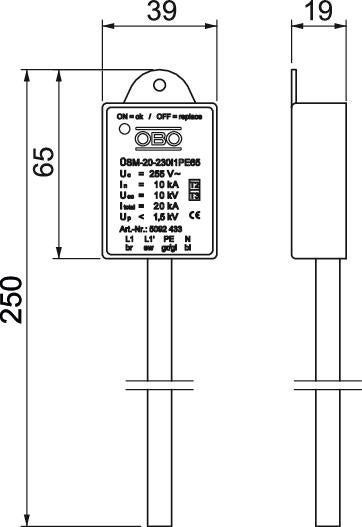

Mõõtmed

Pikkus	250 mm
Laius	40 mm
Kõrgus	19 mm

Tehnilised andmed

Seadme signalisatsioon	optiline
kaitseklass	IP65
Suurim talitluspinge (L-N)	255 V
Suurim talitluspinge (N_PE)	255 V
Impulssvoolu nimiväärtus (8/20 µs) [L-N]	10 kA
Impulssvoolu nimiväärtus (8/20 µs) [N-PE]	10 kA
Suurim lahendusvool (8/20 μs) [L-N]	10 kA
Suurim lahendusvool (8/20 μs) [N-PE]	10 kA
Testiklass, tüüp 2	jah
Testiklass, tüüp 3	jah
Tunnusvool AC (50/60 Hz)	230 V
Kaitsetase [L-N]	≤1,5
Suurim talitluspinge AC	255 V
Impulssvoolu nimiväärtus (8/20 µs)	10 kA
Pooluste teostus	1+N/PE
Paigaldusviis	muu
Võrgu max liigvoolu kaitse	16
Mudel	1-pooluseline + NPE kaitseklass I elektriseadmete jaoks
OBO nimikoormusvool (sisestus-/väljastusklemm)	16 A
Min rakendustemperatuur	-40 °C
Max rakendustemperatuur	80 °C
ühenduskaabli pikkus	0,25 m
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt	klass II+III
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11	Tüüp 2+3
LPZ	1→2
Maksimaalne lahendusvool (8/20 μs)	20 kA
vastuvõtuaeg	<25 ns
Maksimaalne eelkaitse	16 A
Rakendustemperatuuri vahemiku min	-40 °C
Rakendustemperatuuri vahemiku max	80 °C
Mõõde	230V

Ühendusvõimalused

Lahendusvool (8/20 µs) [kokku]	20 kA
Ühine kaitsetase [L-PE]	1,6 kV

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani	0,0394 kg CO2e / 1 Tükk
