Liigpingekaitsemoodul ÜSM 10- 230I2P+PE

Type ÜSM-10-230I2P+PE

Item no. 5092426

EAN 4012196426768

Tooteleht (PDF)

Vastavusdeklaratsioon (PDF)

undefined

Show all variants

Item no. / Type

5092426 / ÜSM-10-230I2P+PE

kaitseklass

IP20

Suurim talitluspinge AC

255 V

Pooluste teostus

2+N/PE

Smallest selling unit: 1 Tükki

Tükki

Description

Liigpingekaitsemoodul tüüp 2+3 vastavalt DIN EN 61643-11, 230/400 V võrkudele.

Mõeldud elektrooniliste seadmete, näiteks LED-juhtimisseadmete (LED driver) kaitseks.

• 2-faasilistele valgustitele (võimsuse vähendamine)
• funktsioneerimisnäidiku ja koormusvooluringluse väljalülitamisega piiriku rikke korral
• väike suurus paigaldamiseks mastiühenduskarpidesse või LED juhtseadme ette
• kaitseahel lahendusvooluga maksimaalselt 10 kA
• liigpinge vähendamine alla 1300 V (kaitsenivoo)
• PE-ühendusega LED-valgustitele

Kasutamine: kaabli üleminekukarpides, harukarpides, kaablikanalites ja -karbikutes kuni põrandas-paigaldussüsteemideni.
Elektrooniliste seadmete, näiteks LED-tulede kaitsmiseks liigpinge eest.

Technical data

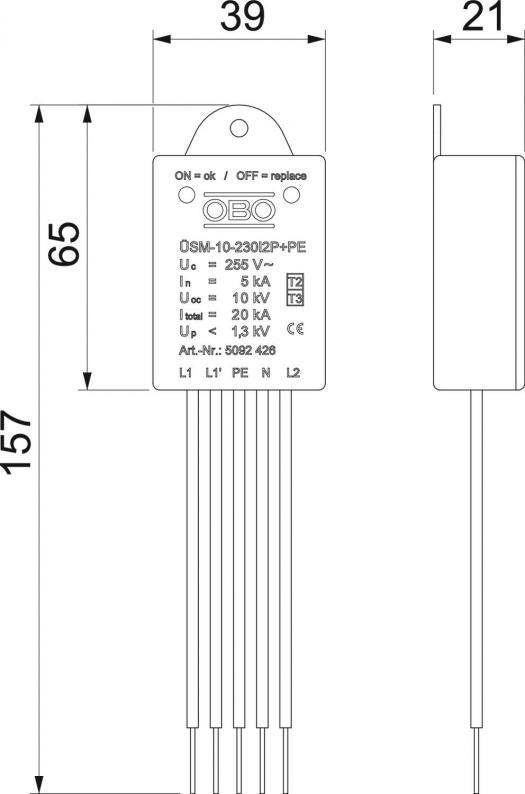

Mõõtmed

Pikkus	155 mm
Laius	40 mm
Kõrgus	21 mm

Tehnilised andmed

Seadme signalisatsioon	optiline
kaitseklass	IP20
Suurim talitluspinge (L-N)	255 V
Suurim talitluspinge (N_PE)	255 V
Impulssvoolu nimiväärtus (8/20 µs) [L-N]	5 kA
Impulssvoolu nimiväärtus (8/20 µs) [N-PE]	5 kA
Suurim lahendusvool (8/20 μs) [L-N]	10 kA
Suurim lahendusvool (8/20 μs) [N-PE]	10 kA
Testiklass, tüüp 2	jah
Testiklass, tüüp 3	jah
Tunnusvool AC (50/60 Hz)	230 V
Kaitsetase [L-N]	≤1,3
Suurim talitluspinge AC	255 V
Impulssvoolu nimiväärtus (8/20 µs)	5 kA
Pooluste teostus	2+N/PE
Paigaldusviis	muu
Võrgu max liigvoolu kaitse	16
Mudel	2-pooluseline + NPE kaitseklass I elektriseadmete jaoks
OBO nimikoormusvool (sisestus-/väljastusklemm)	16 A
Min rakendustemperatuur	-40 °C
Max rakendustemperatuur	80 °C
ühenduskaabli pikkus	0,09 m
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt	klass II+III
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11	Tüüp 2+3
LPZ	1→2
Maksimaalne lahendusvool (8/20 μs)	10 kA
vastuvõtuaeg	<25 ns
Maksimaalne eelkaitse	16 A
Rakendustemperatuuri vahemiku min	-40 °C
Rakendustemperatuuri vahemiku max	80 °C
Mõõde	230V

Ühendusvõimalused

Lahendusvool (8/20 µs) [kokku]	10 kA
Ühine kaitsetase [L-PE]	1,3 kV

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani	0,0298 kg CO2e / 1 Tükk
