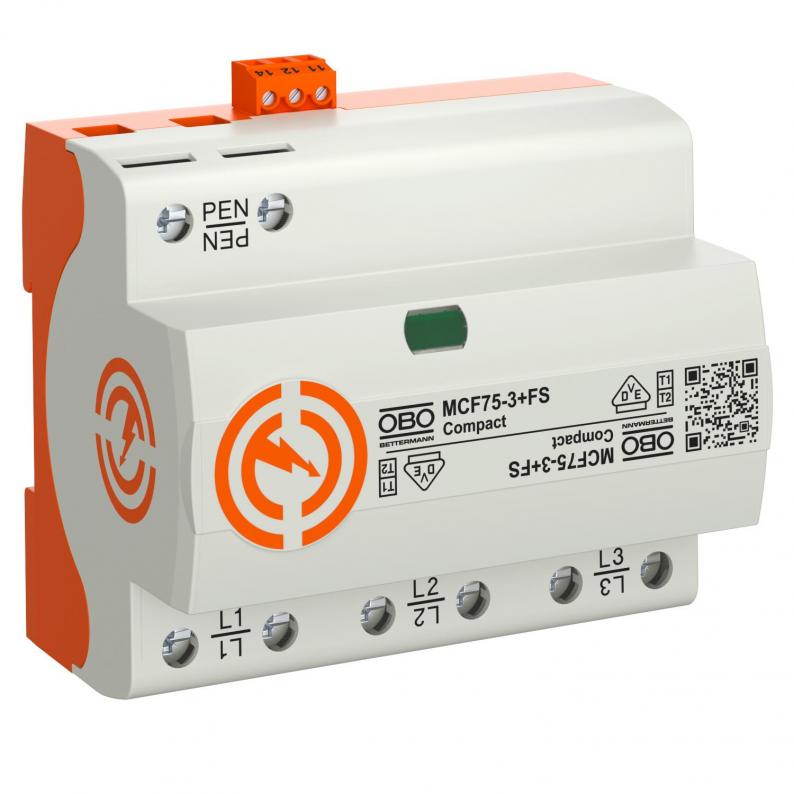

LightningController Compact - MCF75
Type MCF75-3+FS
|Item no. 5096981
|EAN 4012196487325
Item no. / Type
5096981 / MCF75-3+FS
kaitseklass
IP20
Signaalkontaktiga
jah
Arvutuslik välguvool (10/350 μs)
25 kA
Suurim talitluspinge AC
255 V
Pooluste teostus
3
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Kombipiirik, välguvoolu- ja liigpingepiirik, tüüp 1+2
• kaitsenivoo ≤ 1,5 kV
• piksekaitse potentsiaaliühtlustuseks vastavalt standardile VDE 0185-305 (IEC 62305)
• välguvoolu lahendusvõime 75 kA (10/350), 3-pooluseline
• järelvoolu lahendav 50 kA Ipeak, piiriku eelkaitse kuni 315 A gL/gG
• vastab VDE-AR-N 4100 nõuetele kasutamise osas arvestieelses alas
• kapseldatud, väljapuhketa sädemik-piirik jaotuskorpustes kasutamiseks
Kasutamine: tööstusseadmed ja -hooned piksekaitseklassiga I kuni IV.
Compact kaitseseade
• kaitsenivoo ≤ 1,5 kV
• piksekaitse potentsiaaliühtlustuseks vastavalt standardile VDE 0185-305 (IEC 62305)
• välguvoolu lahendusvõime 75 kA (10/350), 3-pooluseline
• järelvoolu lahendav 50 kA Ipeak, piiriku eelkaitse kuni 315 A gL/gG
• vastab VDE-AR-N 4100 nõuetele kasutamise osas arvestieelses alas
• kapseldatud, väljapuhketa sädemik-piirik jaotuskorpustes kasutamiseks
Kasutamine: tööstusseadmed ja -hooned piksekaitseklassiga I kuni IV.
Compact kaitseseade
Technical data

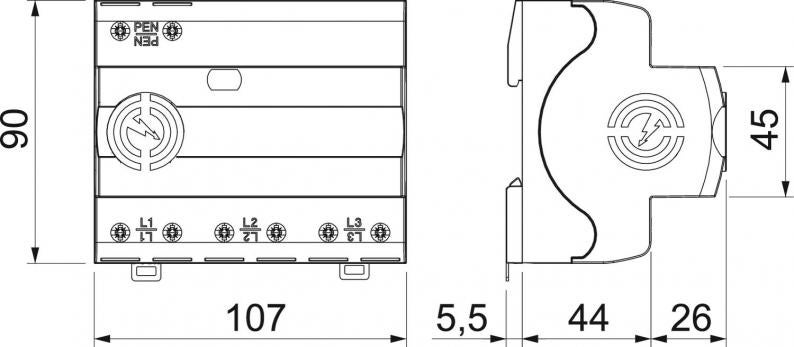

Mõõtmed
| Pikkus | 90 mm |
|---|---|
| Laius | 107 mm |
| Kõrgus | 70 mm |
Tehnilised andmed
| Pooluste arv | 3 |
|---|---|
| võrguvorm | TN-C |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Arvutuslik välguvool (10/350) [kokku] | 75 kA |
| Korpuse materjal | PA UL 94 V-0 |
| Signaalkontaktiga | jah |
| Tunnusvool AC (50/60 Hz) | 230 V |
| Arvutuslik välguvool (10/350 μs) | 25 kA |
| Suurim talitluspinge AC | 255 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 35 kA |
| Pooluste teostus | 3 |
| Paigaldusviis | 35 mm DIN-latt |
| Võrgu max liigvoolu kaitse | 315 A |
| Lülitusvõimsus AC | 250V/ 1,5A |
| Lülitusvõimsus DC | 250V/ 0,1A |
| Lühisekindlus max võrgupoolse ülepingekaitse korral | 50 kA eff |
| TOV-pinge [L-N] – withstand mode – 5 s | 440 V |
| TOV-pinge [L-N] – fail safe mode – 120 min | 442 V |
| Liigpingekaitseseade (SPD) standardi UL 1449 kohaselt | Tüüp 4 |
| Minimaalne kaugus | 0 mm |
| Heakskiidud | VDE, UL |
| Võrgu tüüp, TN | jah |
| Võrgu tüüp, TN-C | jah |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 80 °C |
| Pöördemoment | 5 Nm |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I+II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| Maksimaalne lahendusvool (8/20 μs) | 50 kA |
| vastuvõtuaeg | <100 ns |
| Maksimaalne eelkaitse | 315 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 255V |
| Max õhuniiskus | 95 % |
| Min õhuniiskus | 5 % |
Ühendusvõimalused
| Peene painduva juhtme min läbilõige | 1,5 mm² |
|---|---|
| Peene paindliku juhtme max läbilõige | 25 mm² |
| FM-kontaktid | Veksel |
| FM-klemmide min läbilõige | 0,5 mm² |
| FM-klemmide max läbilõige | 1,5 mm² |
| FM-klemmide min läbilõige | 28 AWG |
| FM-klemmide max läbilõige | 16 AWG |
| Lahendusvool (8/20 µs) [kokku] | 75 kA |
| Peene painduva juhtme min läbilõige | 16 AWG |
| Peene paindliku juhtme max läbilõige | 3 AWG |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 1,5 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 35 mm² |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 16 AWG |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 2 AWG |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 3,7009 kg CO2e / 1 Tükk |
|---|
