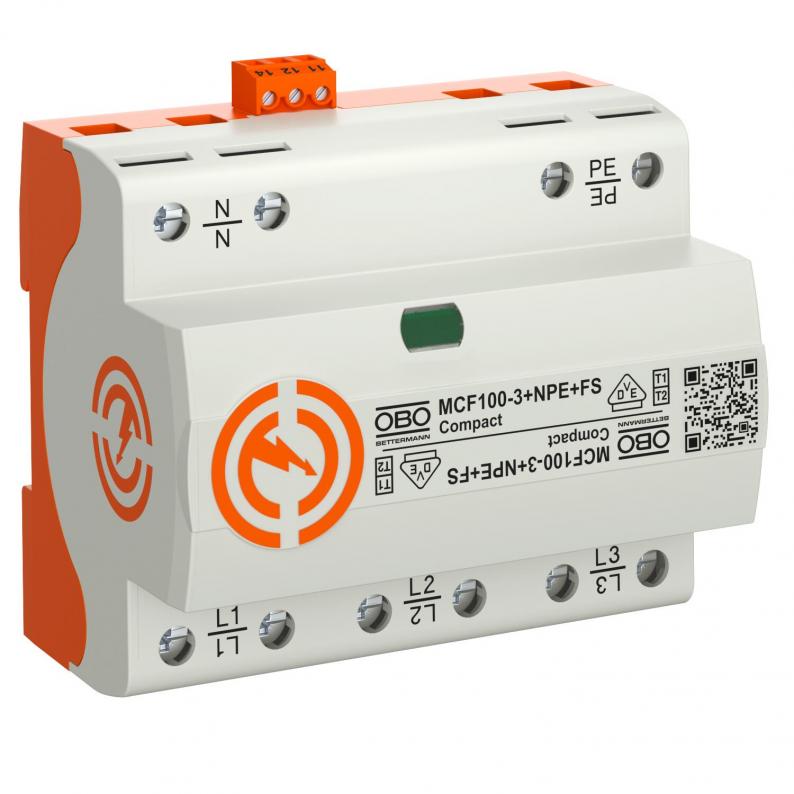

LightningController Compact - MCF100

Type MCF100-3+NPE+FS

Item no. 5096987

EAN 4012196487332

Tooteleht (PDF)

Vastavusdeklaratsioon (PDF)

undefined

Show all variants

Item no. / Type

5096987 / MCF100-3+NPE+FS

kaitseklass

IP20

Signaalkontaktiga

jah

Arvutuslik välguvool (10/350 μs)

25 kA

Suurim talitluspinge AC

255 V

Pooluste teostus

3+N/PE

Smallest selling unit: 1 Tükki

Tükki

Description

Kombipiirik, välguvoolu- ja liigpingepiirik, tüüp 1+2

• kaitsenivoo ≤ 1,5 kV
• piksekaitse potentsiaaliühtlustuseks vastavalt standardile VDE 0185-305 (IEC 62305)
• välguvoolu lahendusvõime 100 kA (10/350), 3-pooluseline + NPE
• järelvoolu lahendav 50 kA Ipeak, piiriku eelkaitse kuni 315 A gL/gG
• vastab VDE-AR-N 4100 nõuetele kasutamise osas arvestieelses alas
• kapseldatud, väljapuhketa sädemik-piirik jaotuskorpustes kasutamiseks

Kasutamine: tööstusseadmed ja -hooned piksekaitseklassiga I kuni IV.
Compact kaitseseade

Technical data

Mõõtmed

Pikkus	90 mm
Laius	107 mm
Kõrgus	70 mm

Tehnilised andmed

Pooluste arv	4
võrguvorm	TT
Seadme signalisatsioon	optiline
kaitseklass	IP20
Suurim talitluspinge (L-N)	255 V
Suurim talitluspinge (N_PE)	255 V
Impulssvoolu nimiväärtus (8/20 µs) [L-N]	35 kA
Impulssvoolu nimiväärtus (8/20 µs) [N-PE]	100 kA
Arvutuslik välguvool (10/350) [kokku]	100 kA
Korpuse materjal	PA UL 94 V-0
Suurim lahendusvool (8/20 μs) [L-N]	50 kA
Suurim lahendusvool (8/20 μs) [N-PE]	100 kA
Signaalkontaktiga	jah
Tunnusvool AC (50/60 Hz)	230 V
Arvutuslik välguvool (10/350 μs)	25 kA
Kaitsetase [L-N]	≤1,5
Suurim talitluspinge AC	255 V
Impulssvoolu nimiväärtus (8/20 µs)	35 kA
Pooluste teostus	3+N/PE
Paigaldusviis	35 mm DIN-latt
Võrgu max liigvoolu kaitse	315 A
Lülitusvõimsus AC	250V/ 1,5A
Lülitusvõimsus DC	250V/ 0,1A
Lühisekindlus max võrgupoolse ülepingekaitse korral	50 kA eff
TOV-pinge [L-N] – withstand mode – 5 s	440 V
TOV-pinge [L-N] – fail safe mode – 120 min	442 V
TOV-pinge [N-PE] – withstand mode – 200 ms	1200 V
Liigpingekaitseseade (SPD) standardi UL 1449 kohaselt	Tüüp 4
Minimaalne kaugus	0 mm
Heakskiidud	VDE, UL
Võrgu tüüp, TN	jah
Võrgu tüüp, TN-C-S	jah
Võrgu tüüp, TN-S	jah
Võrgu tüüp, TT	jah
Min rakendustemperatuur	-40 °C
Max rakendustemperatuur	80 °C
Pöördemoment	5 Nm
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt	klass I+II
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11	Tüüp 1+2
Maksimaalne lahendusvool (8/20 μs)	50 kA
Järgvoolu kustutusvõime (eff) [N-PE]	50 kA
vastuvõtuaeg	<100 ns
Maksimaalne eelkaitse	315 A
Rakendustemperatuuri vahemiku min	-40 °C
Rakendustemperatuuri vahemiku max	80 °C
Mõõde	255V
Max õhuniiskus	95 %
Min õhuniiskus	5 %

Ühendusvõimalused

Peene painduva juhtme min läbilõige	1,5 mm²
Peene paindliku juhtme max läbilõige	25 mm²
FM-kontaktid	Veksel
FM-klemmide min läbilõige	0,5 mm²
FM-klemmide max läbilõige	1,5 mm²
FM-klemmide min läbilõige	28 AWG
FM-klemmide max läbilõige	16 AWG
Lahendusvool (8/20 µs) [kokku]	100 kA
Peene painduva juhtme min läbilõige	16 AWG
Peene paindliku juhtme max läbilõige	3 AWG
Jäiga (ühe-/mitmekordse) juhtme min läbilõige	1,5 mm²
Jäiga (ühe-/mitmekordse) juhtme max läbilõige	35 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige	16 AWG
Jäiga (ühe-/mitmekordse) juhtme max läbilõige	2 AWG
Ühine kaitsetase [L-PE]	2,5 kV

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani	4,7534 kg CO2e / 1 Tükk
