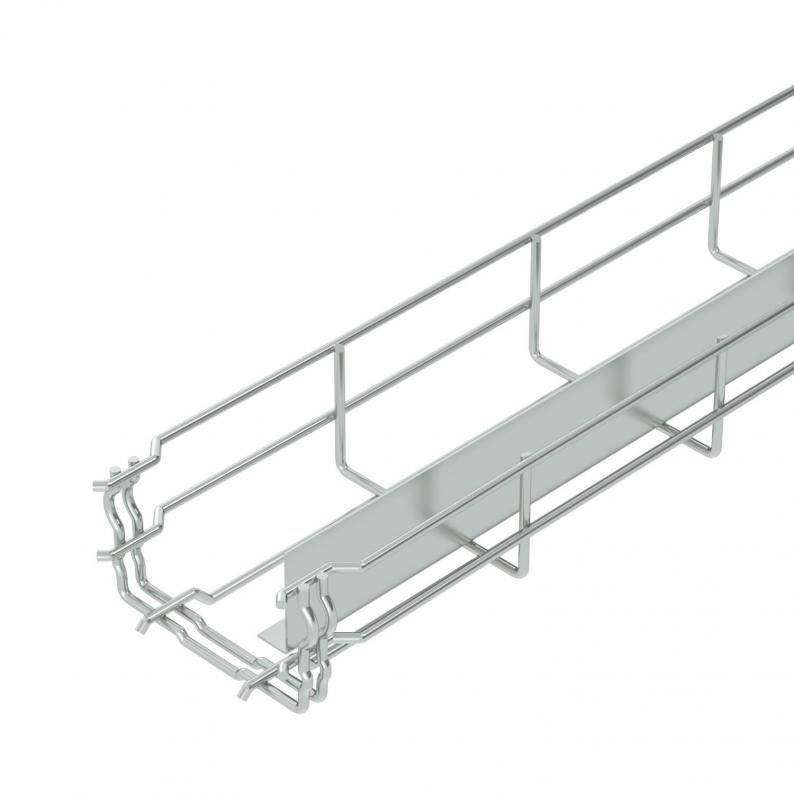

Korvrenn GR-Magic® 55 koos eraldusriiuliga
Type GRM-T 55 100 G
|Item no. 6006453
|EAN 4012196150854
Item no. / Type
Pikkus
Laius
Kõrgus
Kasulik ristlõige
Traadi läbimõõt
Smallest selling unit: 3 m
3m
m
Description
Magic ühendusega ja keevitatud vaheseinaga korvrenn küljekõrgusega 55 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Korvrennide jaoks pole täiendavaid ühendusdetaile vaja, need asetatakse lihtsalt üksteise sisse. Ava suurus on 50 x 100 mm.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 55 mm |
| Mõõt A | 59,5 mm |
| Mõõt B | 100 mm |
| Mõõt H | 58 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 40 cm² |
| Roostevaba teras, peitsitud | ei |
| Kasulik ristlõige | 4000 mm² |
| Integreeritud eraldusriiul | üks |
| Kruvideta ühendus | jah |
| Profiili kuju | U-kuju |
| Traadi läbimõõt | 3,9 mm |
| Mõõde | 55x100x3000 |
| Pinnakate | galvaaniliselt tsingitud |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,0 m | 0,5 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 0,5 kN/m |
| Tugedevaheline kaugus 2,0 m | 0,25 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 2,1772 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Paigalduse tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (6)
Deklaratsioonid (3)
Sertifikaadid (4)
Juhised ja spikrid (3)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Kasulik ristlõige
Traadi läbimõõt
Item no.
GRM-T 55 100 G
3000
100
55
ei
40
3,9
6006453
GRM-T 55 200 G
3000
200
55
ei
87
3,9
6006455
GRM-T 55 300 G
3000
300
55
ei
129
4,8
6006456
GRM-T 55 400 G
3000
400
55
ei
175
4,8
6006457
GRM-T 55 500 G
3000
500
55
ei
220
4,8
6006458
