Korvrenn GR-Magic® 55 G
Smallest selling unit: 3 m
m
Description
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Täpsed andmed UL klassifikatsiooni kohta tuleb võtta vastavast kasutusloast.
Korvrennide jaoks pole täiendavaid ühendusdetaile vaja, need asetatakse lihtsalt üksteise sisse. Ava suurus on 50 x 100 mm (erand GRM 55/50 = 20 x 100 mm).
Toimetagamine testitud vastavalt normile DIN 4102 osa 12 (Tüüp: GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G, Montaaž ja parameetrid vastavalt kehtivale katsetunnistusele).
Testitud paigaldamiseks tuletõkke ripplagede kohale (Tüüp: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G), Mehaaniline vastupidavus tulekahju korral 30 minutit, Montaaž ja parameetrid vastavalt heakskiidutunnistusele)
Technical data

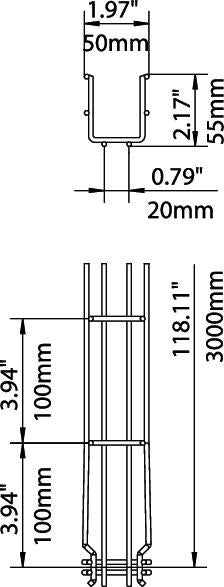

Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 50 mm |
| Kõrgus | 55 mm |
| Mõõt B | 52 mm |
| Mõõt H | 58 mm |
Tehnilised andmed
| Toimetagamine | jah |
|---|---|
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 16 cm² |
| Roostevaba teras, peitsitud | ei |
| Kasulik ristlõige | 1600 mm² |
| Integreeritud eraldusriiul | ilma |
| Kruvideta ühendus | jah |
| Profiili kuju | U-kuju |
| Traadi läbimõõt | 3,9 mm |
| Mõõde | 55x50x3000 |
| Pinnakate | galvaaniliselt tsingitud |
| Materjal | Teras |
| Värv | tsink |
| Tuletõkestus | Pistiku tulekaitsekatted |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,0 m | 0,35 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 0,2 kN/m |
| Tugedevaheline kaugus 2,0 m | 0,1 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,1 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 1,2752 kg CO2e / 1 Meeter |
|---|
