Korvrenn GR-Magic® 55 FT

Korvrenn GR-Magic® 55 FT

Type GRM 55 300 FT
|
Item no. 6001424
|
EAN 4012196815050
Show all variants
Item no. / Type
6001424 / GRM 55 300 FT
Pikkus
3000 mm
Laius
300 mm
Kõrgus
55 mm
Toimetagamine
jah
Kasulik ristlõige
129 cm²
Traadi läbimõõt
4,8 mm

Smallest selling unit: 3 m

m

Description

Magic ühendusega korvrenn küljekõrgusega 55 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.

Täpsed andmed UL klassifikatsiooni kohta tuleb võtta vastavast kasutusloast.



Korvrennide jaoks pole täiendavaid ühendusdetaile vaja, need asetatakse lihtsalt üksteise sisse. Ava suurus on 50 x 100 mm (erand GRM 55/50 = 20 x 100 mm).

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Toime tagamise klass E30
  • Toimetagamisklass E60ja
  • Toime tagamise klass E90
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

Mõõtmed

Pikkus3000 mm
Laius300 mm
Kõrgus55 mm
Mõõt B300 mm
Mõõt H58 mm

Tehnilised andmed

Toimetagaminejah
Ühenduse teostusintergreeritud jätkuelement
Pika sildega teostusei
Kasulik ristlõige129 cm²
Roostevaba teras, peitsitudei
Kasulik ristlõige12900 mm²
Integreeritud eraldusriiulilma
Kruvideta ühendusjah
Profiili kujuU-kuju
Traadi läbimõõt4,8 mm
Mõõde55x300x3000
PinnakateKuumtsingitud kastmismeetodil
MaterjalTeras
Värvtsink
TuletõkestusFunktsiooni tagamise kaablispetsiifilised kandekonstruktsioonid
Koormuskatsetüüp standardi IEC 61537 kohaseltII tüüp
kaablikandursüsteemi liitmiku tüüpKlõpskinnitus

Koormused

Tugedevaheline kaugus 1,0 m0,7 kN/m
Tugedevaheline kaugus 1,5 m0,5 kN/m
Tugedevaheline kaugus 2,0 m0,25 kN/m
Tugedevaheline kaugus 2,5 m0,2 kN/m

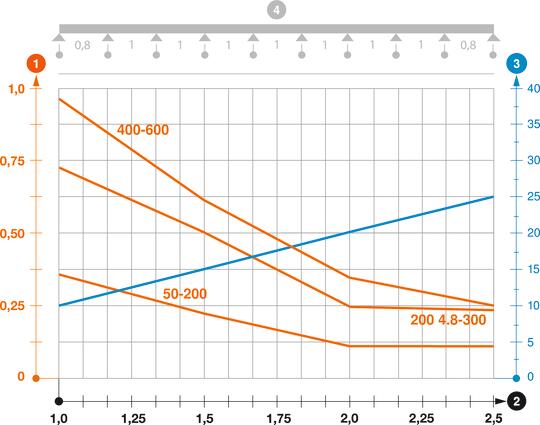

Korvrenni GR-M (tüüp GRM 55) koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani4,0718 kg CO2e / 1 Meeter

Accessories

Süsteemi tarvikud
Paigalduse tarvikud
Type
DGRR 300 FT

Smallest selling unit: 3 m

m

Item no. 6016723

Nurgaühendus FT
Type
GEV 36 FT

Smallest selling unit: 20 Tükki

Tükki
