Korvrenn GR-Magic® 55 FT
Type GRM 55 200 FT
|Item no. 6001420
|EAN 4012196814930
Item no. / Type
Pikkus
Laius
Kõrgus
Toimetagamine
Kasulik ristlõige
Traadi läbimõõt
Smallest selling unit: 3 m
3m
m
Description

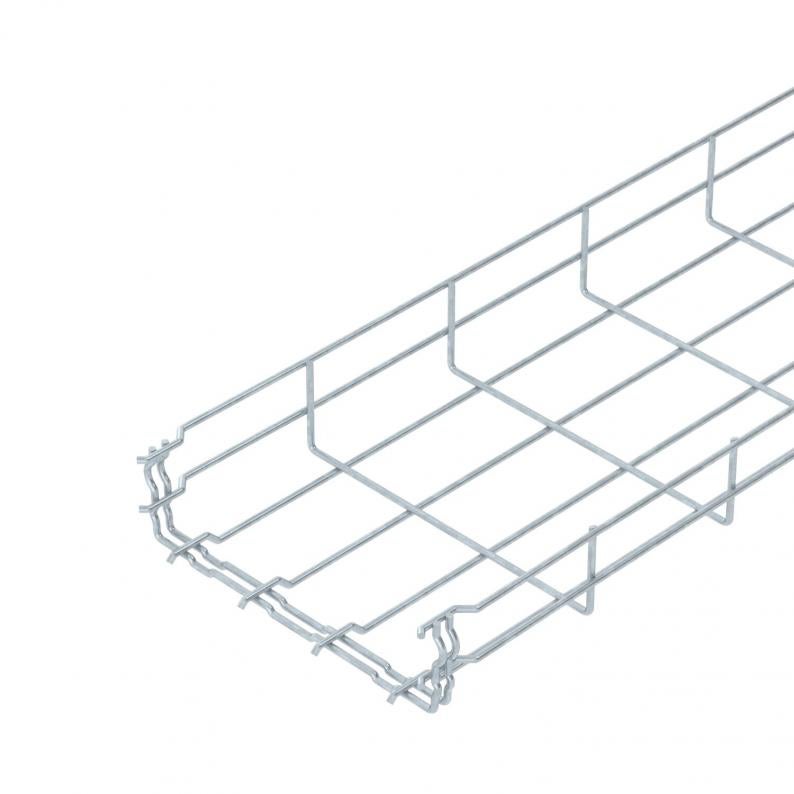

Magic ühendusega korvrenn küljekõrgusega 55 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Täpsed andmed UL klassifikatsiooni kohta tuleb võtta vastavast kasutusloast.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Täpsed andmed UL klassifikatsiooni kohta tuleb võtta vastavast kasutusloast.
Korvrennide jaoks pole täiendavaid ühendusdetaile vaja, need asetatakse lihtsalt üksteise sisse. Ava suurus on 50 x 100 mm (erand GRM 55/50 = 20 x 100 mm).
Technical data

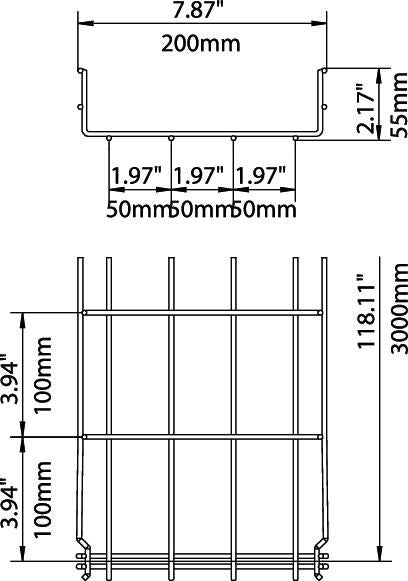

Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 200 mm |
| Kõrgus | 55 mm |
| Mõõt B | 200 mm |
| Mõõt H | 58 mm |
Tehnilised andmed
| Toimetagamine | jah |
|---|---|
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 87 cm² |
| Roostevaba teras, peitsitud | ei |
| Kasulik ristlõige | 8700 mm² |
| Integreeritud eraldusriiul | ilma |
| Kruvideta ühendus | jah |
| Profiili kuju | U-kuju |
| Traadi läbimõõt | 3,9 mm |
| Mõõde | 55x200x3000 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
| Tuletõkestus | Funktsiooni tagamise kaablispetsiifilised kandekonstruktsioonid |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,0 m | 0,35 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 0,2 kN/m |
| Tugedevaheline kaugus 2,0 m | 0,1 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,1 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 2,1628 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Paigalduse tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (9)
Deklaratsioonid (5)
Sertifikaadid (7)
Juhised ja spikrid (4)
Toote pildid (3)
3D-andmete allalaadimised (2)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Kasulik ristlõige
Traadi läbimõõt
Item no.
GRM 55 200 FT
3000
200
55
jah
87
3,9
6001420
GRM 55 300 FT
3000
300
55
jah
129
4,8
6001424
GRM 55 400 FT
3000
400
55
jah
175
4,8
6001428
GRM 55 500 FT
3000
500
55
ei
220
4,8
6001432
GRM 55 600 FT
3000
600
55
ei
265
4,8
6001436
Laius
Toimetagamine
Kasulik ristlõige
Traadi läbimõõt
GRM 55 200 FT
Item no.
6001420
Pikkus
3000
Laius
200
Kõrgus
55
Toimetagamine
jah
Kasulik ristlõige
87
Traadi läbimõõt
3,9
GRM 55 300 FT
Item no.
6001424
Pikkus
3000
Laius
300
Kõrgus
55
Toimetagamine
jah
Kasulik ristlõige
129
Traadi läbimõõt
4,8
GRM 55 400 FT
Item no.
6001428
Pikkus
3000
Laius
400
Kõrgus
55
Toimetagamine
jah
Kasulik ristlõige
175
Traadi läbimõõt
4,8
GRM 55 500 FT
Item no.
6001432
Pikkus
3000
Laius
500
Kõrgus
55
Toimetagamine
ei
Kasulik ristlõige
220
Traadi läbimõõt
4,8
GRM 55 600 FT
Item no.
6001436
Pikkus
3000
Laius
600
Kõrgus
55
Toimetagamine
ei
Kasulik ristlõige
265
Traadi läbimõõt
4,8
