Korvrenn GR-Magic® 55 A4
Type GRM 55 50 A4
|Item no. 6001087
|EAN 4012195431046
Item no. / Type
Pikkus
Laius
Kõrgus
Toimetagamine
Kasulik ristlõige
Traadi läbimõõt
Smallest selling unit: 3 m
3m
m
Description

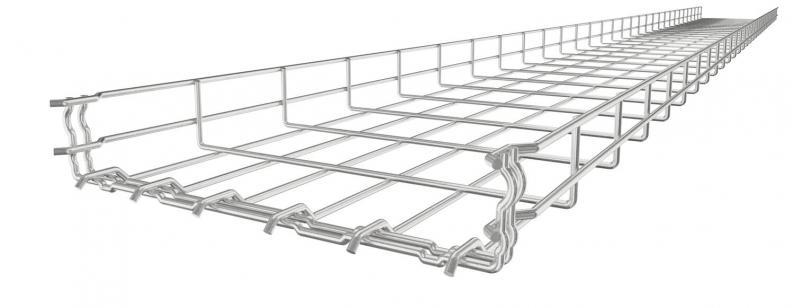

Magic ühendusega korvrenn küljekõrgusega 55 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Korvrennide jaoks pole täiendavaid ühendusdetaile vaja, need asetatakse lihtsalt üksteise sisse. Ava suurus on 50 x 100 mm (erand GRM 55/50 = 20 x 100 mm).
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 50 mm |
| Kõrgus | 55 mm |
| Mõõt B | 52 mm |
| Mõõt H | 58 mm |
Tehnilised andmed
| Toimetagamine | jah |
|---|---|
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 16 cm² |
| Roostevaba teras, peitsitud | jah |
| Kasulik ristlõige | 1600 mm² |
| Integreeritud eraldusriiul | ilma |
| Kruvideta ühendus | jah |
| Profiili kuju | U-kuju |
| Traadi läbimõõt | 3,9 mm |
| Mõõde | 55x50x3000 |
| Pinnakate | hele, järeltöödeldud |
| Materjal | Roostevaba teras 1.4401 |
| Värv | roostevaba teras |
| Tuletõkestus | Funktsiooni tagamise kaablispetsiifilised kandekonstruktsioonid |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,0 m | 0,35 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 0,2 kN/m |
| Tugedevaheline kaugus 2,0 m | 0,1 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,1 kN/m |

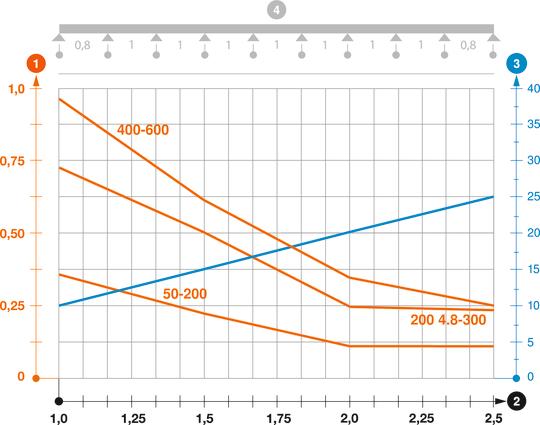

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 3,4099 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Paigalduse tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (10)
Deklaratsioonid (4)
Sertifikaadid (4)
Juhised ja spikrid (3)
Toote pildid (3)
3D-andmete allalaadimised (2)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Kasulik ristlõige
Traadi läbimõõt
Item no.
GRM 55 50 A4
3000
50
55
jah
16
3,9
6001087
GRM 55 100 A4
3000
100
55
jah
40
3,9
6001088
GRM 55 150 A4
3000
150
55
jah
63
3,9
6001090
GRM 55 200 A4
3000
200
55
jah
87
3,9
6001091
GRM 55 300 A4
3000
300
55
jah
129
4,8
6001093
GRM 55 400 A4
3000
400
55
jah
175
4,8
6001095
GRM 55 500 A4
3000
500
55
ei
220
4,8
6001097
GRM 55 600 A4
3000
600
55
ei
265
4,8
6001099
