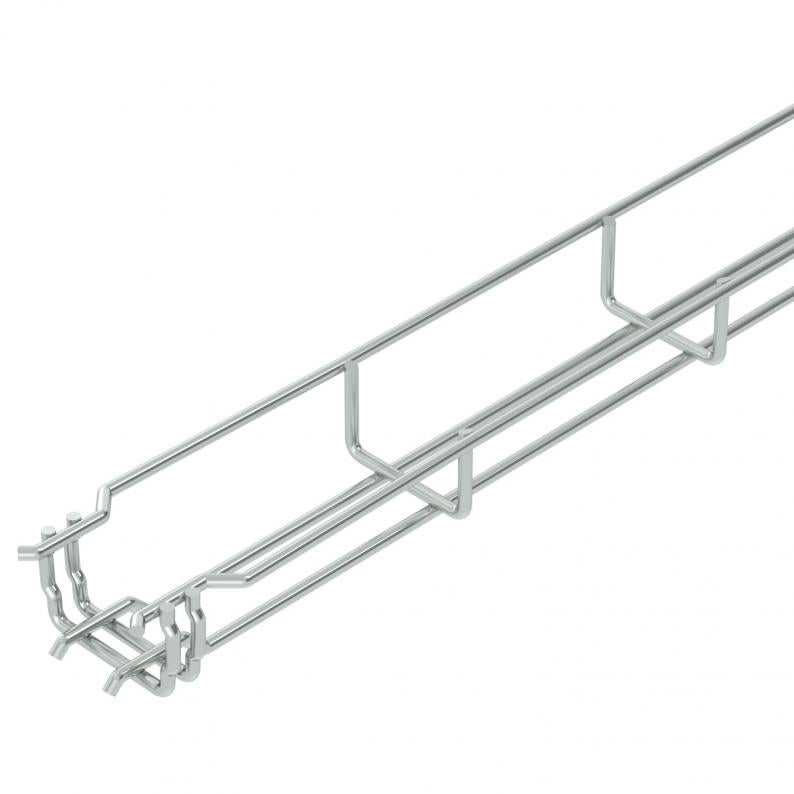

Korvrenn GR-Magic® 35 G
Type GRM 35 50 G
|Item no. 6000060
|EAN 4012195624813
Item no. / Type
Pikkus
Laius
Kõrgus
Kasulik ristlõige
Traadi läbimõõt
Smallest selling unit: 3 m
3m
m
Description
Magic ühendusega korvrenn küljekõrgusega 35 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Korvrennide jaoks pole täiendavaid ühendusdetaile vaja, need asetatakse lihtsalt üksteise sisse.
Ava suurus on 50 x 100 mm (erand GRM 35/50 = 20 x 100 mm).
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 50 mm |
| Kõrgus | 35 mm |
| Mõõt B | 52 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 9,4 cm² |
| Roostevaba teras, peitsitud | ei |
| Kasulik ristlõige | 1750 mm² |
| Integreeritud eraldusriiul | ilma |
| Kruvideta ühendus | jah |
| Profiili kuju | U-kuju |
| Traadi läbimõõt | 3,9 mm |
| Mõõde | 35x50x3000 |
| Pinnakate | galvaaniliselt tsingitud |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,0 m | 0,25 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 0,11 kN/m |
| Tugedevaheline kaugus 2,0 m | 0,1 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,8706 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Paigalduse tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (6)
Deklaratsioonid (5)
Sertifikaadid (3)
Juhised ja spikrid (3)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Kasulik ristlõige
Traadi läbimõõt
Item no.
GRM 35 50 G
3000
50
35
ei
9,4
3,9
6000060
GRM 35 100 G
3000
100
35
ei
23
3,9
6000062
GRM 35 150 G
3000
150
35
ei
36,6
3,9
6000063
GRM 35 200 G
3000
200
35
ei
50,1
3,9
6000064

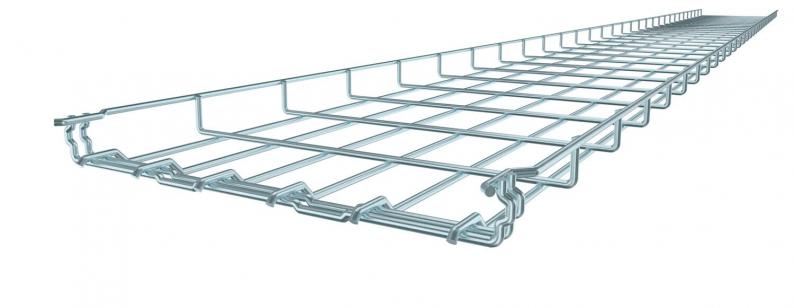

GRM 35 300 G
3000
300
35
ei
71,3
4,8
6000066
Laius
Kasulik ristlõige
Traadi läbimõõt
GRM 35 50 G
Item no.
6000060
Pikkus
3000
Laius
50
Kõrgus
35
Toimetagamine
ei
Kasulik ristlõige
9,4
Traadi läbimõõt
3,9
GRM 35 100 G
Item no.
6000062
Pikkus
3000
Laius
100
Kõrgus
35
Toimetagamine
ei
Kasulik ristlõige
23
Traadi läbimõõt
3,9
GRM 35 150 G
Item no.
6000063
Pikkus
3000
Laius
150
Kõrgus
35
Toimetagamine
ei
Kasulik ristlõige
36,6
Traadi läbimõõt
3,9
GRM 35 200 G
Item no.
6000064
Pikkus
3000
Laius
200
Kõrgus
35
Toimetagamine
ei
Kasulik ristlõige
50,1
Traadi läbimõõt
3,9
GRM 35 300 G
Item no.
6000066
Pikkus
3000
Laius
300
Kõrgus
35
Toimetagamine
ei
Kasulik ristlõige
71,3
Traadi läbimõõt
4,8
