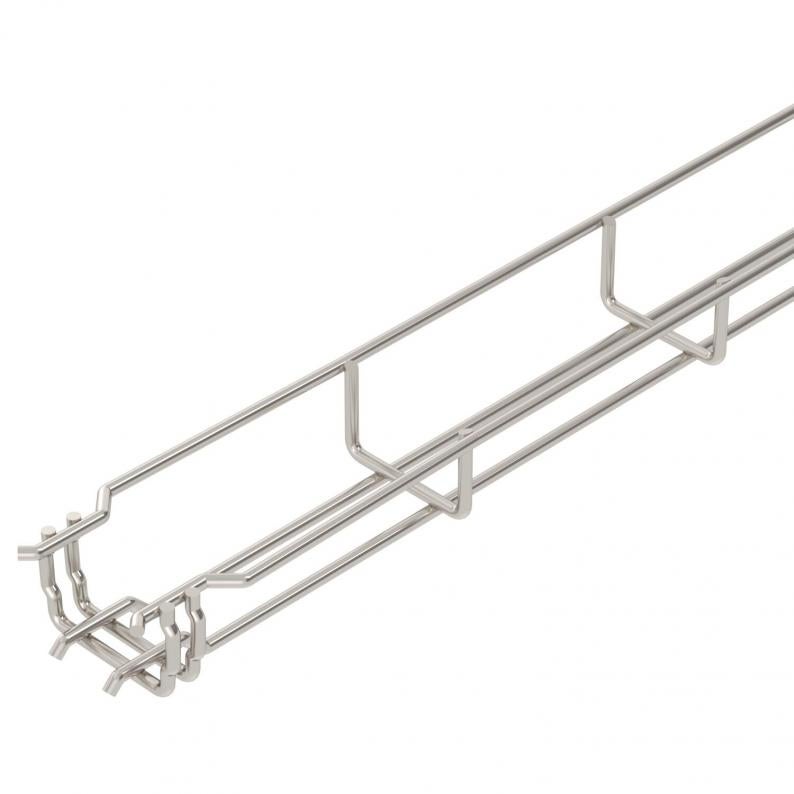

Korvrenn GR-Magic® 35 A2
Type GRM 35 50 A2
|Item no. 6000054
|EAN 4012195650591
Item no. / Type
Pikkus
Laius
Kõrgus
Kasulik ristlõige
Traadi läbimõõt
Smallest selling unit: 3 m
3m
m
Description
Magic ühendusega korvrenn küljekõrgusega 35 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Korvrennide jaoks pole täiendavaid ühendusdetaile vaja, need asetatakse lihtsalt üksteise sisse.

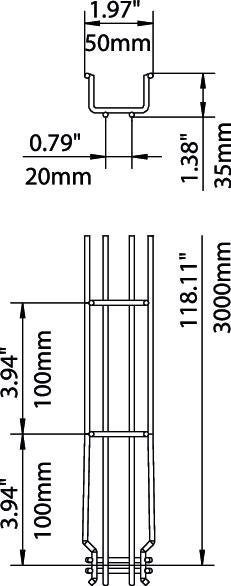

Ava suurus on 50 x 100 mm (erand GRM 35/50 = 20 x 100 mm).
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 50 mm |
| Kõrgus | 35 mm |
| Mõõt B | 52 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 9,4 cm² |
| Roostevaba teras, peitsitud | jah |
| Kasulik ristlõige | 1750 mm² |
| Integreeritud eraldusriiul | ilma |
| Kruvideta ühendus | jah |
| Profiili kuju | U-kuju |
| Traadi läbimõõt | 3,9 mm |
| Mõõde | 35x50x3000 |
| Pinnakate | hele, järeltöödeldud |
| Materjal | Roostevaba teras 1.4301 |
| Värv | roostevaba teras |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,0 m | 0,25 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 0,11 kN/m |
| Tugedevaheline kaugus 2,0 m | 0,1 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 2,3088 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Paigalduse tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (7)
Deklaratsioonid (5)
Sertifikaadid (3)
Juhised ja spikrid (3)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Kasulik ristlõige
Traadi läbimõõt
Item no.
GRM 35 50 A2
3000
50
35
ei
9,4
3,9
6000054
GRM 35 100 A2
3000
100
35
ei
23
3,9
6000055
GRM 35 150 A2
3000
150
35
ei
36,6
3,9
6000056
GRM 35 200 A2
3000
200
35
ei
50,1
3,9
6000057
GRM 35 300 A2
3000
300
35
ei
71,3
4,8
6000059
Laius
Kasulik ristlõige
Traadi läbimõõt
GRM 35 50 A2
Item no.
6000054
Pikkus
3000
Laius
50
Kõrgus
35
Toimetagamine
ei
Kasulik ristlõige
9,4
Traadi läbimõõt
3,9
GRM 35 100 A2
Item no.
6000055
Pikkus
3000
Laius
100
Kõrgus
35
Toimetagamine
ei
Kasulik ristlõige
23
Traadi läbimõõt
3,9
GRM 35 150 A2
Item no.
6000056
Pikkus
3000
Laius
150
Kõrgus
35
Toimetagamine
ei
Kasulik ristlõige
36,6
Traadi läbimõõt
3,9
GRM 35 200 A2
Item no.
6000057
Pikkus
3000
Laius
200
Kõrgus
35
Toimetagamine
ei
Kasulik ristlõige
50,1
Traadi läbimõõt
3,9
GRM 35 300 A2
Item no.
6000059
Pikkus
3000
Laius
300
Kõrgus
35
Toimetagamine
ei
Kasulik ristlõige
71,3
Traadi läbimõõt
4,8
