Korvrenn GR-Magic® 105 FT
Type GRM 105 200 FT
|Item no. 6002435
|EAN 4012196021475
Item no. / Type
Pikkus
Laius
Kõrgus
Kasulik ristlõige
Traadi läbimõõt
Smallest selling unit: 3 m
3m
m
Description

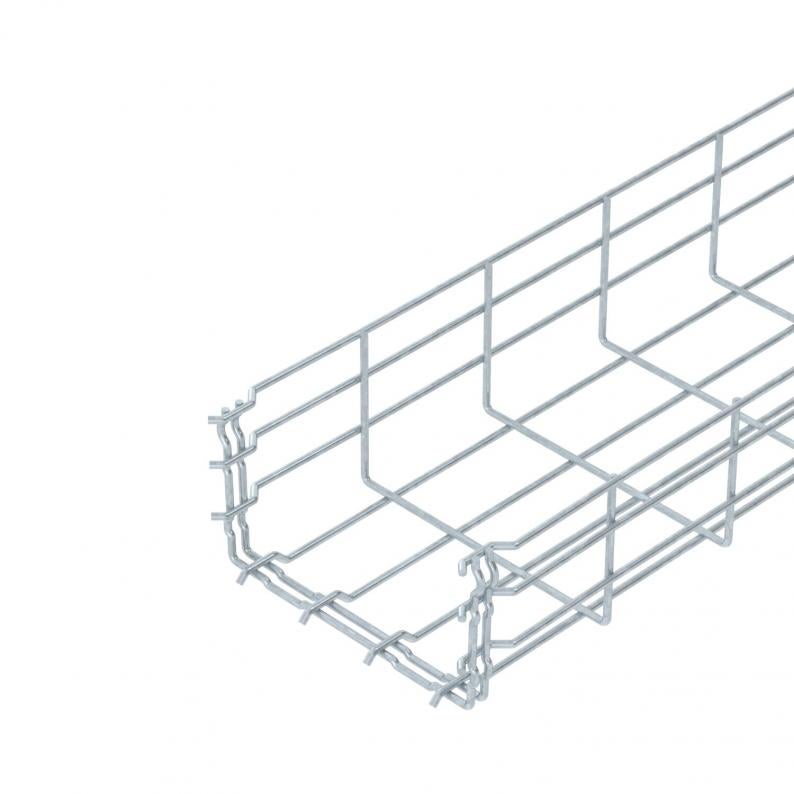

Magic ühendusega korvrenn küljekõrgusega 105 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.

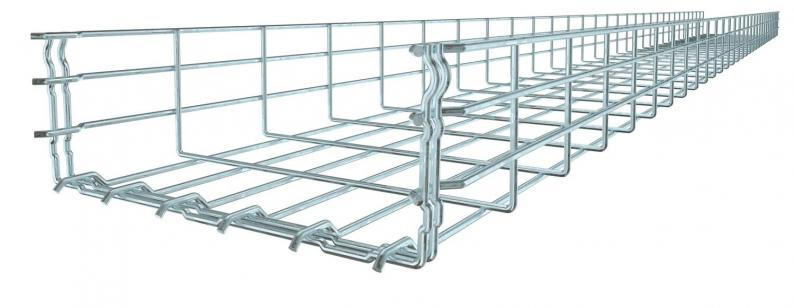

Korvrennide jaoks pole täiendavaid ühendusdetaile vaja, need asetatakse lihtsalt üksteise sisse. Ava suurus on 50 x 100 mm.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 200 mm |
| Kõrgus | 105 mm |
| Mõõt B | 200 mm |
| Mõõt H | 108 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 175 cm² |
| Roostevaba teras, peitsitud | ei |
| Kasulik ristlõige | 17500 mm² |
| Integreeritud eraldusriiul | ilma |
| Kruvideta ühendus | jah |
| Profiili kuju | U-kuju |
| Traadi läbimõõt | 4,8 mm |
| Mõõde | 105x200x3000 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,0 m | 1 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 0,7 kN/m |
| Tugedevaheline kaugus 2,0 m | 0,4 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,25 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,25 kN/m |

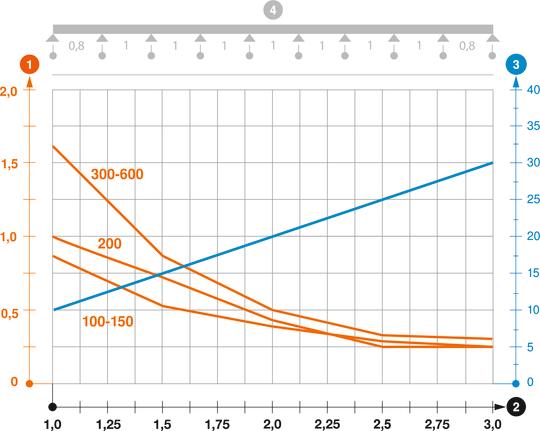

Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 4,1707 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Paigalduse tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (8)
Deklaratsioonid (4)
Sertifikaadid (5)
Juhised ja spikrid (4)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Kasulik ristlõige
Traadi läbimõõt
Item no.
GRM 105 200 FT
3000
200
105
ei
175
4,8
6002435
GRM 105 300 FT
3000
300
105
ei
268
4,8
6002437
GRM 105 400 FT
3000
400
105
ei
363
4,8
6002439
GRM 105 500 FT
3000
500
105
ei
459
4,8
6002443
GRM 105 600 FT
3000
600
105
ei
554
4,8
6002445
Laius
Kasulik ristlõige
GRM 105 200 FT
Item no.
6002435
Pikkus
3000
Laius
200
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
175
Traadi läbimõõt
4,8
GRM 105 300 FT
Item no.
6002437
Pikkus
3000
Laius
300
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
268
Traadi läbimõõt
4,8
GRM 105 400 FT
Item no.
6002439
Pikkus
3000
Laius
400
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
363
Traadi läbimõõt
4,8
GRM 105 500 FT
Item no.
6002443
Pikkus
3000
Laius
500
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
459
Traadi läbimõõt
4,8
GRM 105 600 FT
Item no.
6002445
Pikkus
3000
Laius
600
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
554
Traadi läbimõõt
4,8
