Korvrenn GR-Magic® 105 A2
Type GRM 105 100 A2
|Item no. 6002451
|EAN 4012195149620
Item no. / Type
Pikkus
Laius
Kõrgus
Kasulik ristlõige
Traadi läbimõõt
Smallest selling unit: 3 m
3m
m
Description

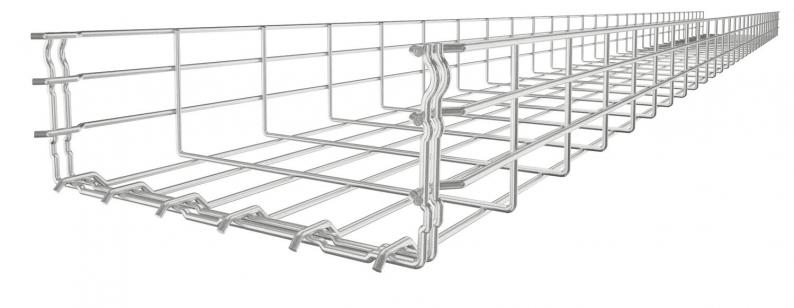

Magic ühendusega korvrenn küljekõrgusega 105 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Korvrennide jaoks pole täiendavaid ühendusdetaile vaja, need asetatakse lihtsalt üksteise sisse. Ava suurus on 50 x 100 mm.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 105 mm |
| Mõõt B | 100 mm |
| Mõõt H | 108 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 82 cm² |
| Roostevaba teras, peitsitud | jah |
| Kasulik ristlõige | 8200 mm² |
| Integreeritud eraldusriiul | ilma |
| Kruvideta ühendus | jah |
| Profiili kuju | U-kuju |
| Traadi läbimõõt | 3,9 mm |
| Mõõde | 105x100x3000 |
| Pinnakate | hele, järeltöödeldud |
| Materjal | Roostevaba teras 1.4301 |
| Värv | roostevaba teras |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,0 m | 0,8 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 0,55 kN/m |
| Tugedevaheline kaugus 2,0 m | 0,37 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,27 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,25 kN/m |
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 5,0002 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Paigalduse tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (7)
Deklaratsioonid (4)
Sertifikaadid (3)
Juhised ja spikrid (3)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Kasulik ristlõige
Traadi läbimõõt
Item no.
GRM 105 100 A2
3000
100
105
ei
82
3,9
6002451
GRM 105 150 A2
3000
150
105
ei
130
3,9
6002455
GRM 105 200 A2
3000
200
105
ei
175
4,8
6002457
GRM 105 300 A2
3000
300
105
ei
268
4,8
6002460
GRM 105 400 A2
3000
400
105
ei
363
4,8
6002463
GRM 105 500 A2
3000
500
105
ei
459
4,8
6002466
GRM 105 600 A2
3000
600
105
ei
554
4,8
6002469
Laius
Kasulik ristlõige
Traadi läbimõõt
GRM 105 100 A2
Item no.
6002451
Pikkus
3000
Laius
100
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
82
Traadi läbimõõt
3,9
GRM 105 150 A2
Item no.
6002455
Pikkus
3000
Laius
150
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
130
Traadi läbimõõt
3,9
GRM 105 200 A2
Item no.
6002457
Pikkus
3000
Laius
200
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
175
Traadi läbimõõt
4,8
GRM 105 300 A2
Item no.
6002460
Pikkus
3000
Laius
300
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
268
Traadi läbimõõt
4,8
GRM 105 400 A2
Item no.
6002463
Pikkus
3000
Laius
400
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
363
Traadi läbimõõt
4,8
GRM 105 500 A2
Item no.
6002466
Pikkus
3000
Laius
500
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
459
Traadi läbimõõt
4,8
GRM 105 600 A2
Item no.
6002469
Pikkus
3000
Laius
600
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
554
Traadi läbimõõt
4,8
