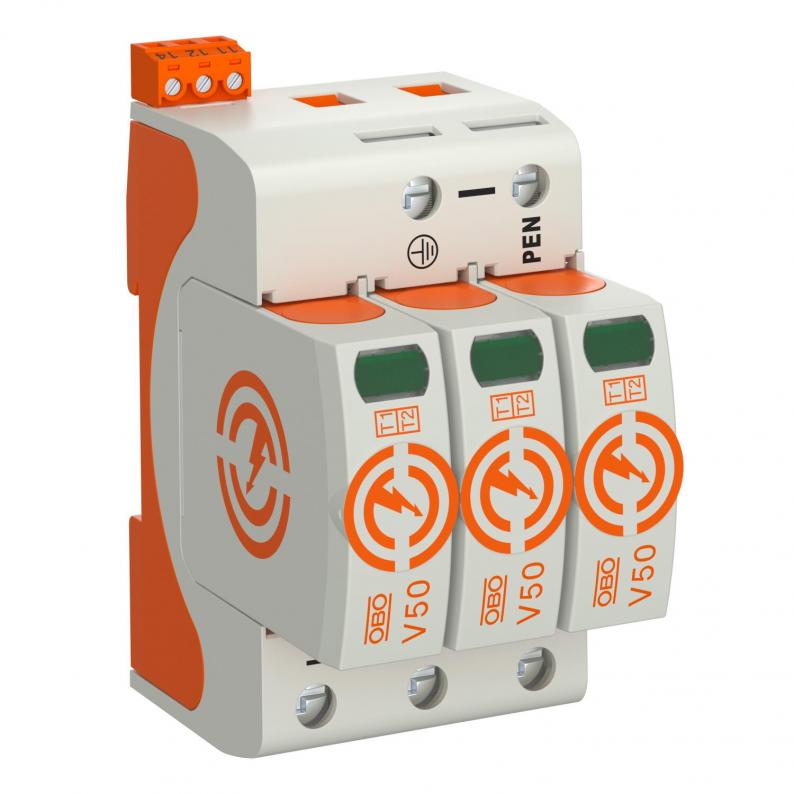

Kombipiirik V50, 3 poolusega, signaalkontaktiga 150 V
Type V50-3+FS-150
|Item no. 5093448
|EAN 4012196398669
Item no. / Type
Suurim talitluspinge AC
Pooluste teostus
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Välguvoolu kombipiirik tüüp 1+2
• Piksekaitse potentsiaaliühtlustuseks VDE 0185-305 (IEC 62305) kohaselt
• Välguvoolu lahendusvõime 12,5 kA (10/350) pooluse kohta ja kuni 50 kA (10/350) kokku
• Modulaarne pistikühendusega piirik, lahutusseadme ja optilise seisundinäidikuga piirik
• Lukustusfunktsioon vibratsioonikaitsega ja pinge kodeerimisega
• Plast vastavalt UL 94 V-0
• FS-variantidel on potentsiaalivaba ümberlülitatav kontakt kaugsignaliseerimise jaoks
Kasutamine: Piksekaitse potentsiaaliühtlustus klassi III ja IV ehitistel.
* Komplektne = panus ja alus
• Piksekaitse potentsiaaliühtlustuseks VDE 0185-305 (IEC 62305) kohaselt
• Välguvoolu lahendusvõime 12,5 kA (10/350) pooluse kohta ja kuni 50 kA (10/350) kokku
• Modulaarne pistikühendusega piirik, lahutusseadme ja optilise seisundinäidikuga piirik
• Lukustusfunktsioon vibratsioonikaitsega ja pinge kodeerimisega
• Plast vastavalt UL 94 V-0
• FS-variantidel on potentsiaalivaba ümberlülitatav kontakt kaugsignaliseerimise jaoks
Kasutamine: Piksekaitse potentsiaaliühtlustus klassi III ja IV ehitistel.
* Komplektne = panus ja alus

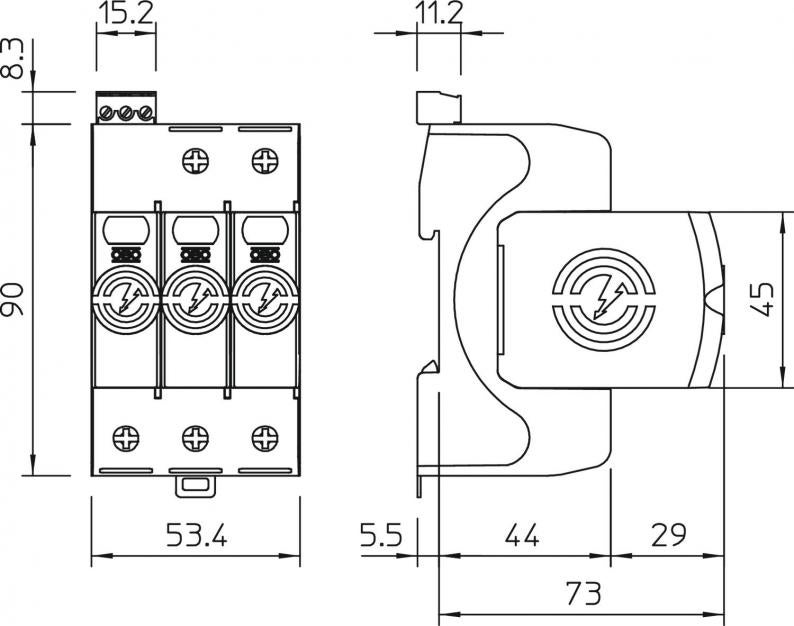

Technical data
Tehnilised andmed
| Pooluste arv | 3 |
|---|---|
| võrguvorm | TN-C |
| väljapuhuv | ei |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Suurim talitluspinge (L-N) | 150 V |
| Impulssvoolu nimiväärtus (8/20 µs) [L-N] | 30 kA |
| Arvutuslik välguvool (10/350) [kokku] | 37,5 kA |
| Korpuse materjal | PA UL 94 V-0 |
| Suurim lahendusvool (8/20 μs) [L-N] | 50 kA |
| Signaalkontaktiga | jah |
| Tunnusvool AC (50/60 Hz) | 120 V |
| Integreeritud eelkaitse | ei |
| Arvutuslik välguvool (10/350 μs) | 12,5 kA |
| Kaitsetase [L-N] | ≤0,8 |
| Suurim talitluspinge AC | 150 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 30 kA |
| Pooluste teostus | 3 |
| Paigaldusviis | 35 mm DIN-latt |
| Võrgu max liigvoolu kaitse | 160 A gL/gG |
| Jääkpinge [L-N] @ 5 kA | 0,5 kV |
| Lülitusvõimsus AC | 230 V; 0,5 A |
| Lülitusvõimsus DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Lühisekindlus max võrgupoolse ülepingekaitse korral | 50 kA eff |
| Jääkpinge [L-N] @ 1 kA | 0,4 kV |
| TOV-pinge [L-N] – withstand mode – 5 s | 175 V |
| TOV-pinge [L-N] – fail safe mode – 120 min | 230 V |
| Liigpingekaitseseade (SPD) standardi UL 1449 kohaselt | Tüüp 4 |
| Minimaalne kaugus | 1,5 mm |
| Heakskiidud | VDE, KEMA, UL, ÖVE |
| Võrgu tüüp, TN | jah |
| Võrgu tüüp, TN-C | jah |
| ROHS vastavus | jah |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 80 °C |
| Pöördemoment | 4 Nm |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I+II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| Maksimaalne lahendusvool (8/20 μs) | 50 kA |
| vastuvõtuaeg | <25 ns |
| Maksimaalne eelkaitse | 160 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Jääkpinge [L-N] @ 12,5 kA | 0,6 kV |
| Mõõde | 150V |
| Materjal | Polüamiid |
| Max õhuniiskus | 95 % |
| Min õhuniiskus | 5 % |
Ühendusvõimalused
| Peene painduva juhtme min läbilõige | 1,5 mm² |
|---|---|
| Peene paindliku juhtme max läbilõige | 35 mm² |
| FM-kontaktid | Veksel |
| FM-klemmide min läbilõige | 0,5 mm² |
| FM-klemmide max läbilõige | 1,5 mm² |
| FM-klemmide min läbilõige | 21 AWG |
| FM-klemmide max läbilõige | 16 AWG |
| Lahendusvool (8/20 µs) [kokku] | 120 kA |
| Peene painduva juhtme min läbilõige | 16 AWG |
| Peene paindliku juhtme max läbilõige | 2 AWG |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 1,5 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 35 mm² |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 16 AWG |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 2 AWG |
Environmental Data
| Packaging made completely from recycled cardboard. | jah |
|---|---|
| Packaging without plastic | jah |
| CO2 jalajälg (GWP) hällist väravani | 1,7044 kg CO2e / 1 Tükk |
|---|---|
| CO₂ Footprint (GWP) | 1,7044 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
