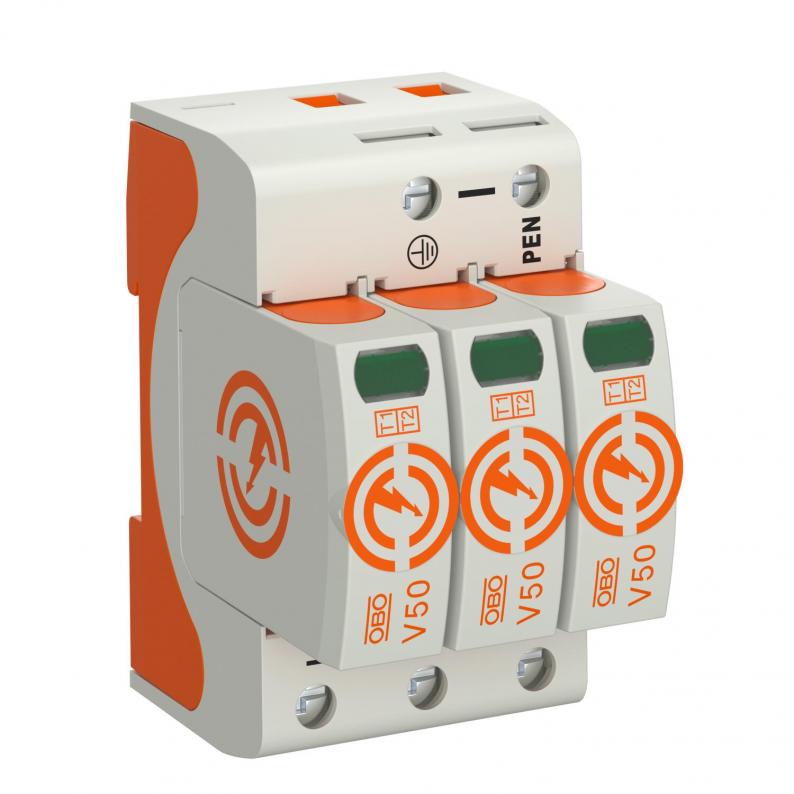

Kombipiirik V50, 3 poolusega 320 V

Kombipiirik V50, 3 poolusega 320 V

Type V50-3-320
|
Item no. 5093542
|
EAN 4012196398461
Show all variants
Item no. / Type
Suurim talitluspinge AC
Pooluste teostus

Smallest selling unit: 1 Tükki

Tükki

Description

Välguvoolu kombipiirik tüüp 1+2

• Piksekaitse potentsiaaliühtlustuseks VDE 0185-305 (IEC 62305) kohaselt
• Välguvoolu lahendusvõime 12,5 kA (10/350) pooluse kohta ja kuni 50 kA (10/350) kokku
• Modulaarne pistikühendusega piirik, lahutusseadme ja optilise seisundinäidikuga piirik
• Lukustusfunktsioon vibratsioonikaitsega ja pinge kodeerimisega
• Plast vastavalt UL 94 V-0
• FS-variantidel on potentsiaalivaba ümberlülitatav kontakt kaugsignaliseerimise jaoks

Kasutamine: Piksekaitse potentsiaaliühtlustus klassi III ja IV ehitistel.
* Komplektne = panus ja alus
  • KEMA-KEUR, Holland
  • Österreichischer Verband für Elektrotechnik, Austria
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • EurAsian Conformity
  • Regulatory Compliance Mark - vastavusdeklaratsioon Austraalia / Uus-Meremaa jaoks
  • Üleminek LPZ 0 – 2
  • Kombineeritud kaitseseade tüüpidest 1 ja 2
  • Paigalduse elektrotehniline ekspertiis
  • CO₂ jalajälg (PCF)
  • Plastikuvaba pakend
  • Pakend on valmistatud täielikult taaskasutatud papist

Technical data

Tehnilised andmed

Pooluste arv3
võrguvormTN-C
väljapuhuvei
Seadme signalisatsioonoptiline
kaitseklassIP20
Suurim talitluspinge (L-N)320 V
Impulssvoolu nimiväärtus (8/20 µs) [L-N]30 kA
Arvutuslik välguvool (10/350) [kokku]37,5 kA
Korpuse materjalPA UL 94 V-0
Suurim lahendusvool (8/20 μs) [L-N]50 kA
Signaalkontaktigaei
Tunnusvool AC (50/60 Hz)230 V
Integreeritud eelkaitseei
Arvutuslik välguvool (10/350 μs)12,5 kA
Kaitsetase [L-N]≤1,4
Suurim talitluspinge AC320 V
Impulssvoolu nimiväärtus (8/20 µs)30 kA
Pooluste teostus3
Paigaldusviis35 mm DIN-latt
Võrgu max liigvoolu kaitse160 A gL/gG
Jääkpinge [L-N] @ 5 kA1 kV
Lülitusvõimsus AC230 V; 0,5 A
Lülitusvõimsus DC230 V; 0,1 A / 75 V; 0,5 A
Lühisekindlus max võrgupoolse ülepingekaitse korral50 kA eff
Jääkpinge [L-N] @ 1 kA0,9 kV
TOV-pinge [L-N] – withstand mode – 5 s335 V
TOV-pinge [L-N] – fail safe mode – 120 min440 V
Liigpingekaitseseade (SPD) standardi UL 1449 kohaseltTüüp 4
Minimaalne kaugus1,5 mm
HeakskiidudVDE, KEMA, UL, ÖVE
Võrgu tüüp, TNjah
Võrgu tüüp, TN-Cjah
Min rakendustemperatuur-40 °C
Max rakendustemperatuur80 °C
Pöördemoment4 Nm
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaseltklass I+II
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11Tüüp 1+2
Maksimaalne lahendusvool (8/20 μs)50 kA
vastuvõtuaeg<25 ns
Maksimaalne eelkaitse160 A
Rakendustemperatuuri vahemiku min-40 °C
Rakendustemperatuuri vahemiku max80 °C
Jääkpinge [L-N] @ 12,5 kA1,1 kV
Mõõde320V
MaterjalPolüamiid

Ühendusvõimalused

Peene painduva juhtme min läbilõige1,5 mm²
Peene paindliku juhtme max läbilõige35 mm²
FM-klemmide min läbilõige0,5 mm²
FM-klemmide max läbilõige1,5 mm²
FM-klemmide min läbilõige21 AWG
FM-klemmide max läbilõige16 AWG
Lahendusvool (8/20 µs) [kokku]120 kA
Peene painduva juhtme min läbilõige16 AWG
Peene paindliku juhtme max läbilõige2 AWG
Jäiga (ühe-/mitmekordse) juhtme min läbilõige1,5 mm²
Jäiga (ühe-/mitmekordse) juhtme max läbilõige35 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige16 AWG
Jäiga (ühe-/mitmekordse) juhtme max läbilõige2 AWG
