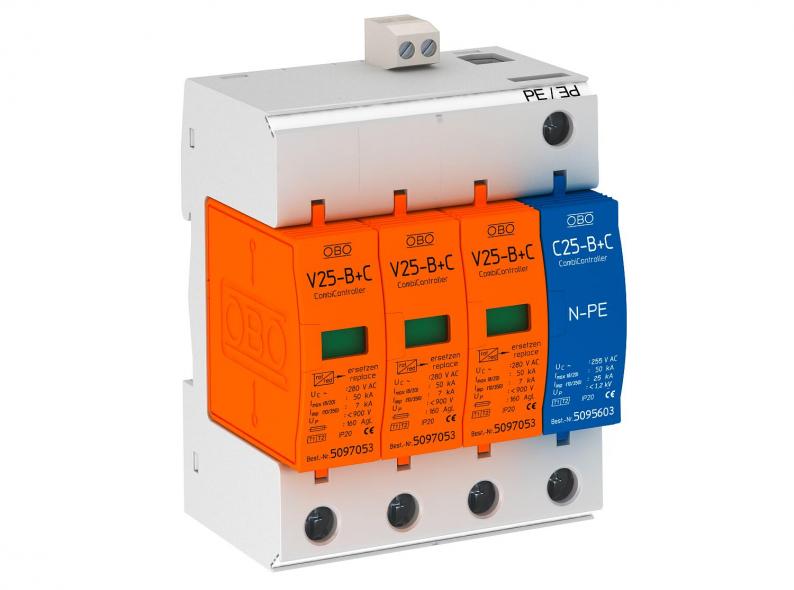

Kombipiirik V25, 3 poolusega + NPE 280 V signaalkontaktiga
Type V25-B+C 3+NPE-FS
|Item no. 5094510
|EAN 4012195239949
Item no. / Type
Suurim talitluspinge AC
Pooluste teostus
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
1+2 tüüpi kombipiirik välguvoolu- ja liigpingepiirikust
• Komplektne, koosneb kokkupandud ja ühendamisvalmis panusest ja alusest
• Universaalselt sobiv TN- ja TT-juhistikusüsteemidele
• Kaugsignaliseerimisega, potentsiaalivaba ümberlülituva kontaktiga, funktsioneerimise seireks
• Dünaamilise lahutusseadmega pistikühendusega piirik
• Optiline funktsioneerimisnäit
• Kaitsenivoo < 0,9 kV
• Kinnine, standardsetes jaotuskeskustes kasutatav tsinkoksiid-varistor-piirik
• Tähistatud ühendused
• FS-variant kaugsignalisatsioonikontaktiga (pingevaba sulgev kontaktiga)
Kasutusnäide: õhuliinisisendiga hoone või piksekaitse potentsiaaliühtlustuse paigaldamiseks elamutes.
* Komplektne = panus ja alus
• Komplektne, koosneb kokkupandud ja ühendamisvalmis panusest ja alusest
• Universaalselt sobiv TN- ja TT-juhistikusüsteemidele
• Kaugsignaliseerimisega, potentsiaalivaba ümberlülituva kontaktiga, funktsioneerimise seireks
• Dünaamilise lahutusseadmega pistikühendusega piirik
• Optiline funktsioneerimisnäit
• Kaitsenivoo < 0,9 kV
• Kinnine, standardsetes jaotuskeskustes kasutatav tsinkoksiid-varistor-piirik
• Tähistatud ühendused
• FS-variant kaugsignalisatsioonikontaktiga (pingevaba sulgev kontaktiga)
Kasutusnäide: õhuliinisisendiga hoone või piksekaitse potentsiaaliühtlustuse paigaldamiseks elamutes.
* Komplektne = panus ja alus
Technical data
Tehnilised andmed
| Pooluste arv | 3 |
|---|---|
| võrguvorm | muu |
| väljapuhuv | ei |
| Seadme signalisatsioon | puudub |
| kaitseklass | IP20 |
| Impulssvoolu nimiväärtus (8/20 µs) [L-N] | 30 kA |
| Impulssvoolu nimiväärtus (8/20 µs) [N-PE] | 30 kA |
| Arvutuslik välguvool (10/350) [kokku] | 25 kA |
| Signaalkontaktiga | jah |
| Tunnusvool AC (50/60 Hz) | 230 V |
| Arvutuslik välguvool (10/350 μs) | 7 kA |
| Suurim talitluspinge AC | 280 V |
| Suurim talitluspinge DC | 200 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 30 kA |
| Pooluste teostus | 3+N/PE |
| Võrgu max liigvoolu kaitse | 160 |
| Mudel | 3+NPE FS-ga |
| Võrgu tüüp, TN | jah |
| Võrgu tüüp, TN-C-S | jah |
| Võrgu tüüp, TN-S | jah |
| Võrgu tüüp, TT | jah |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 80 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I+II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| LPZ | 0→2 |
| Maksimaalne lahendusvool (8/20 μs) | 150 kA |
| vastuvõtuaeg | <25 ns |
| Maksimaalne eelkaitse | 160 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 280V |
Ühendusvõimalused
| Lahendusvool (8/20 µs) [kokku] | 50 kA |
|---|---|
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 2,5 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 35 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 1,9529 kg CO2e / 1 Tükk |
|---|
