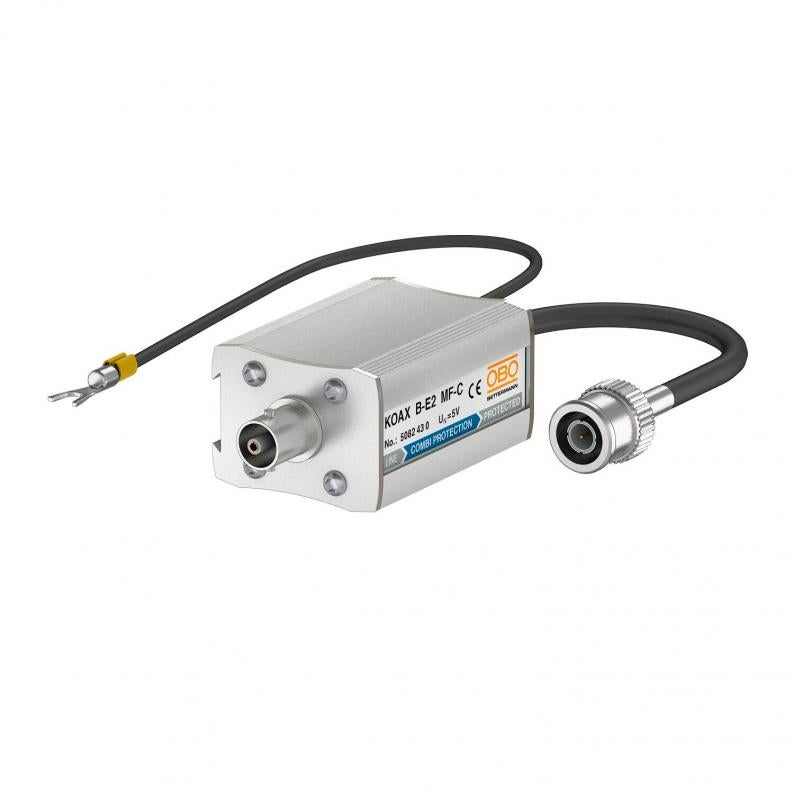

Kombipiirik 10Base2-/10Base5 võrkude jaoks
Type KOAX B-E2 MF-C
|Item no. 5082430
|EAN 4012196415717
Item no. / Type
Suurim talitluspinge DC
Mudel
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Andmejuhtmete kaitseseade koaksiaalsetele Etherneti võrgusüsteemidele
• alumiiniumkorpuses
• BNC-Connector m/w
• lihtne montaaž vahepistikuga
• kaheastmeline kaitselülitus
• DIN-lati montaaž koos tarvikutega DLS-S (5082 38 2)
Kasutamine: videosignaalide, kaamerate või CCTV-süsteemide, Cheapernet, 10BASE2, 10BASE5 kaitseks
• alumiiniumkorpuses
• BNC-Connector Cheaperneti jaoks, 10BASE2
• lihtne paigaldus vahepistikuga
• kaheastmeline kaitselülitus
• alumiiniumkorpuses
• BNC-Connector m/w
• lihtne montaaž vahepistikuga
• kaheastmeline kaitselülitus
• DIN-lati montaaž koos tarvikutega DLS-S (5082 38 2)
Kasutamine: videosignaalide, kaamerate või CCTV-süsteemide, Cheapernet, 10BASE2, 10BASE5 kaitseks
• alumiiniumkorpuses
• BNC-Connector Cheaperneti jaoks, 10BASE2
• lihtne paigaldus vahepistikuga
• kaheastmeline kaitselülitus
Technical data
Tehnilised andmed
| Pooluste arv | 1 |
|---|---|
| Tagasivoolu sumbumine | ≥14 dB |
| Lainetakistus | 75 Ω |
| Seadme signalisatsioon | ilma |
| pistiksüsteem | BNC |
| Kaitsetase soon - soon | <75 V |
| Kaitsetase soon - maa | <600 V |
| kaitseklass | IP40 |
| Katsestandard | IEC 61643-21 |
| Järjestikune takistus soone kohta | 4,7 Ω ± 10% |
| Mahtuvus (soon-soon) | <100 pF |
| Mahtuvus (soon-maa) | <100 pF |
| Maandus: | Ühendusjuhe |
| Isolatsioonitakistus | >1 GΩ |
| Varje ühendus | jah |
| Varjestus | otse |
| Tõukevoolukindlus soon – soon | C2: 10 kV / 5 kA (8/20µs) |
| Tõukevoolukindlus soon – maa | C2: 10 kV / 5 kA (8/20µs) |
| Kogu lahendusvool (10/350) | 2 kA |
| Kogu lahendusvool (8/20) | 10 kA |
| Nominaalne koormusvool DC | 0,2 A |
| Nominaalne koormusvool AC | 0,3 A |
| Suurim talitluspinge AC | 4,2 V |
| Suurim talitluspinge DC | 6 V |
| Piirsagedus | 68 MHz |
| Mudel | Kombikaitse |
| Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt | Klass I+II+III / D1+C2+C1 |
| Kategorie | Tüüp 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Elektriimpulsiga | 1 kA |
| Sisestuse summutus (Insertion loss) | ≤1,7 dB |
| Rakendustemperatuuri vahemiku min | -20 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |

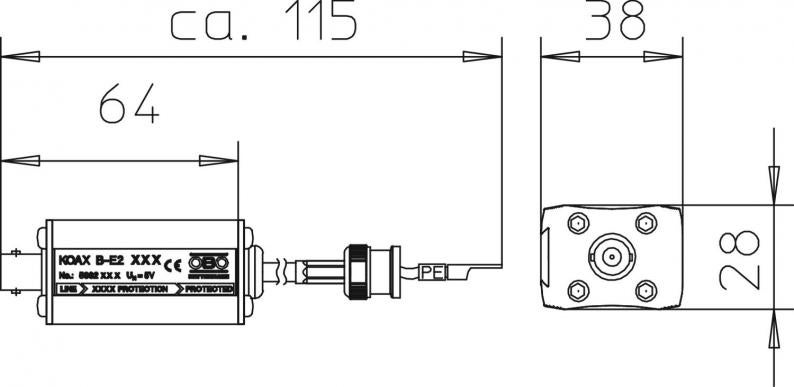

| Mõõde | 6.2V |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 1,6109 kg CO2e / 1 Tükk |
|---|
