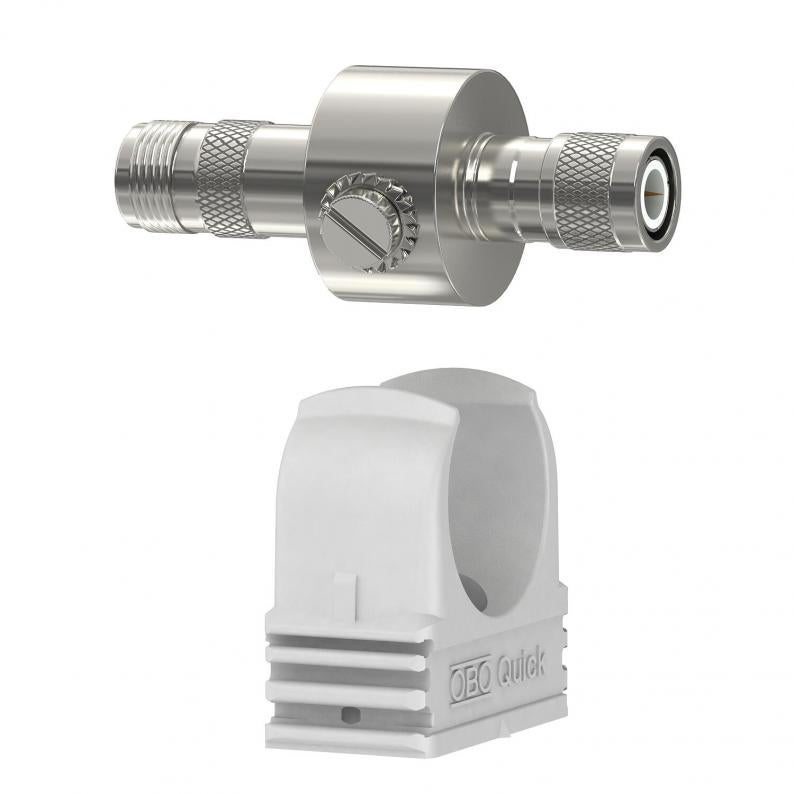

Koaksiaal-kaitseseade TNC-ühenduseks: pistik/pesa

Type DS-TNC M/W

Item no. 5093270

EAN 4012195087250

Tooteleht (PDF)

undefined

Vastavusdeklaratsioon (PDF)

Show all variants

Item no. / Type

5093270 / DS-TNC M/W

Pooluste arv

pistiksüsteem

TNC

Suurim talitluspinge AC

130 V

Suurim talitluspinge DC

185 V

Smallest selling unit: 1 Tükki

Tükki

Description

Andmesidejuhtmete koaksiaal-kaitseseadmed

• Baaskaitse
• Suur impullsvoolu taluvus 2 x 2,5 kA (10/350)
• Lihtne montaaž (vahepistik), m = pistik, w = pesa
• Mitmesugused pistikukombinatsioonid
• Optimaalne ülekandetoime
• TNC-pistikuga
• Lihtsaks paigaldamiseks kuulub komplekti OBO Quick klamber M25

Technical data

Tehnilised andmed

Pooluste arv	1
Tagasivoolu sumbumine	≥14 dB
Lainetakistus	50 Ω
Lisakontakt	ei
Seadme signalisatsioon	puudub
pistiksüsteem	TNC
Kaitsetase soon - soon	<800 V
Kaitsetase soon - maa	<800 V
kaitseklass	IP40
Katsestandard	IEC 61643-21
Mahtuvus (soon-soon)	<10 pF
Mahtuvus (soon-maa)	<20 pF
Plahvatuskindel mudel	ei
Isolatsioonitakistus	>1 GΩ
Varje ühendus	jah
Varjestus	otse
Tõukevoolukindlus soon – soon	C2: 10 kV / 5 kA (8/20µs)
Tõukevoolukindlus soon – maa	C2: 10 kV / 5 kA (8/20µs)
Kogu lahendusvool (10/350)	5 kA
Kogu lahendusvool (8/20)	10 kA
Nominaalne koormusvool DC	10 A
Nominaalne koormusvool AC	7 A
Piirikute seire	ei
Suurim talitluspinge AC	130 V
Suurim talitluspinge DC	185 V
Piirsagedus	4000 MHz
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt	Klass I+II / D1+C2
Kategorie	Tüüp 1+2 / D1+C2
Kaitsenivoo	<800 V
LPZ	0→2
Elektriimpulsiga	2,5 kA
Sisestuse summutus (Insertion loss)	≤0,5 dB
Rakendustemperatuuri vahemiku min	-40 °C
Rakendustemperatuuri vahemiku max	80 °C
Mõõde	130V

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani	0,0435 kg CO2e / 1 Tükk
