Koaksiaal-kaitseseade SMA-ühenduseks: pesa/pesa

Koaksiaal-kaitseseade SMA-ühenduseks: pesa/pesa

Type DS-SMA W/W
|
Item no. 5093277
|
EAN 4012195867050
Show all variants
Item no. / Type
5093277 / DS-SMA W/W
Pooluste arv
1
pistiksüsteem
SMA
Suurim talitluspinge AC
130 V
Suurim talitluspinge DC
185 V

Smallest selling unit: 1 Tükki

Tükki

Description

Andmesidejuhtmete koaksiaal-kaitseseadmed

• Suur impulssvoolu taluvus 2 × 2,5 kA (10/350)
• Lihtne paigaldus (vahepistik), m = pistik, w = pesa
• Optimaalne ülekandetoime
• 5-aastane garantii
• SMA-pistikuga

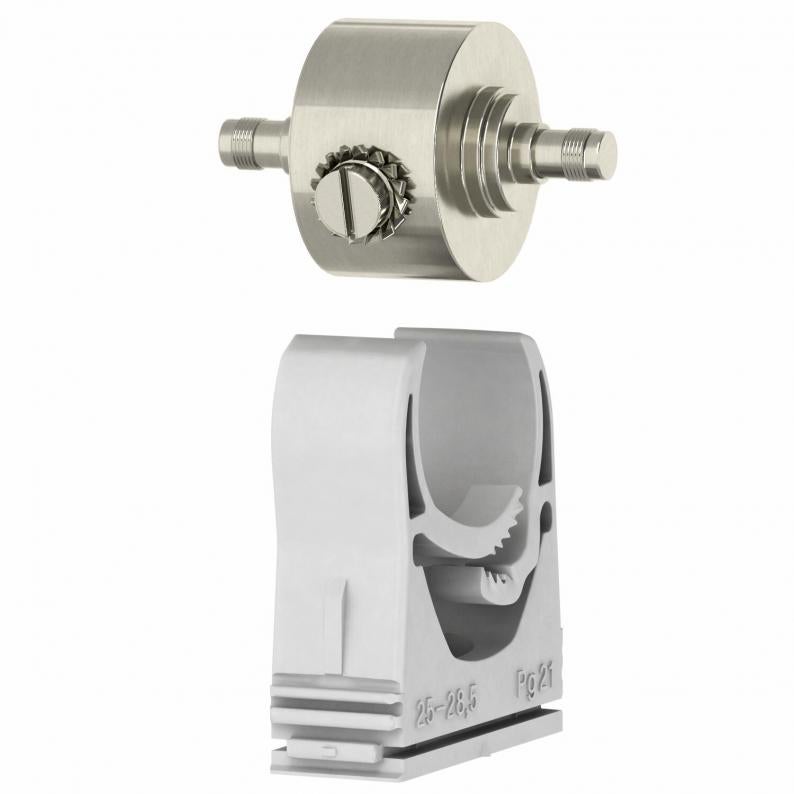

• Lihtsaks paigaldamiseks kuulub komplekti OBO Multi-Quick-klamber 25-28
• 50-Ω-tehnika

Kasutamine: SMA-pistikuga raadio- ja andmesidetehnika
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Üleminek LPZ 0 – 2
  • TV-rakendused
  • SAT-TV-rakendused
  • Paigalduse elektrotehniline ekspertiis
  • CO₂ jalajälg (PCF)
  • Plastikuvaba pakend

Technical data

Tehnilised andmed

Pooluste arv1
Tagasivoolu sumbumine≥14 dB
Lainetakistus50 Ω
Lisakontaktei
Seadme signalisatsioonpuudub
pistiksüsteemSMA
Kaitsetase soon - soon<800 V
Kaitsetase soon - maa<800 V
kaitseklassIP40
KatsestandardIEC 61643-21
Mahtuvus (soon-soon)<10 pF
Mahtuvus (soon-maa)<10 pF
Plahvatuskindel mudelei
Isolatsioonitakistus>1 GΩ
Varje ühendusjah
Varjestusotse
Tõukevoolukindlus soon – soonC2: 10 kV / 5 kA (8/20µs)
Tõukevoolukindlus soon – maaC2: 10 kV / 5 kA (8/20µs)
Kogu lahendusvool (10/350)5 kA
Kogu lahendusvool (8/20)10 kA
Nominaalne koormusvool DC10 A
Nominaalne koormusvool AC7 A
Piirikute seireei
Suurim talitluspinge AC130 V
Suurim talitluspinge DC185 V
Piirsagedus3700 MHz
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaseltKlass I+II / D1+C2
KategorieTüüp 1+2 / D1+C2
Kaitsenivoo<800 V
ROHS vastavusjah
LPZ0→2
Elektriimpulsiga2,5 kA
Sisestuse summutus (Insertion loss)≤0,2 dB
Rakendustemperatuuri vahemiku min-40 °C
Rakendustemperatuuri vahemiku max80 °C
Mõõde130V

Environmental Data

Packaging without plasticjah
CO2 jalajälg (GWP) hällist väravani0,1077 kg CO2e / 1 Tükk
CO₂ Footprint (GWP)0,1077 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Units
Declared Unit Quantity (LCA)1
