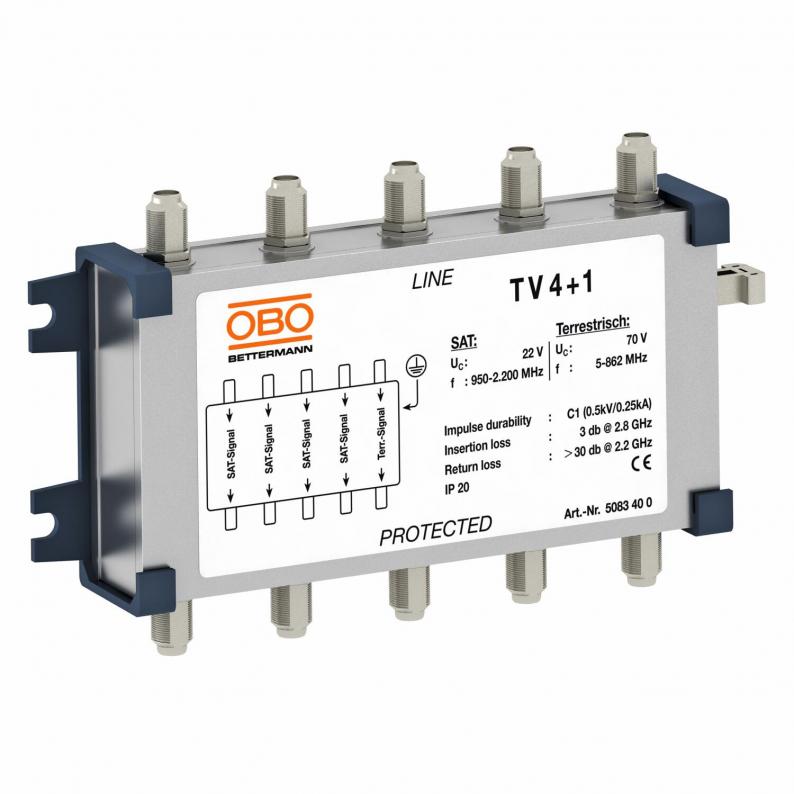

Koaksiaal-kaitseseade SAT- ja kaabel-Multiswitchi jaoks

Type TV 4+1

Item no. 5083400

EAN 4012195022978

Tooteleht (PDF)

undefined

Vastavusdeklaratsioon (PDF)

undefined

Show all variants

Item no. / Type

5083400 / TV 4+1

Pooluste arv

pistiksüsteem

Suurim talitluspinge AC

130 V

Suurim talitluspinge DC

185 V

Smallest selling unit: 1 Tükki

Tükki

Description

Andmesidejuhtmete koaksiaalkaitse TV-vastuvõtusüsteemidele

• Kuni nelja SAT-juhtme kaitse
• Maapealse leviga seadme juhtme, näiteks DVB-T kaitse.
• Lihtne paigaldamine kruvide ja hoidikuga
• F-pistikuga
• Optimaalne ülekandetoime 75-oomiste seadmete korral.

Kasutamine: TV- ja SAT-seadmete, multikommutaatorite, vastuvõtuseadmete ja DVB-T-vastuvõtuseadmete kaitse.

Technical data

Tehnilised andmed

Pooluste arv	5
Tagasivoolu sumbumine	>30 dB
Suurim talitluspinge Uc \| SAT-sisendid	22 V
Suurim talitluspinge Uc \| maapealse leviga nt. DVB-T sisend	70 V
Nimilahendusvool \| SAT-sisendid	300 A
Impulssvool \| maapealse leviga nt. DVB-T sisend	1
Kaitsetase \| SAT-sisendid In korral	<45 V
Kaitsetase \| maapealse leviga sisend In korral	<500 V
Lainetakistus	75 Ω
Lisakontakt	ei
Seadme signalisatsioon	puudub
pistiksüsteem	F
Kaitsetase soon - soon	<800 V
Kaitsetase soon - maa	<800 V
kaitseklass	IP10
Katsestandard	IEC 61643-21
Mahtuvus (soon-soon)	<500 pF
Mahtuvus (soon-maa)	<500 pF
Maandus:	Ühendusjuhe
Plahvatuskindel mudel	ei
Isolatsioonitakistus	>1 GΩ
Varje ühendus	jah
Varjestus	otse
Tõukevoolukindlus soon – soon	C2: 10 kV / 5 kA (8/20µs)
Tõukevoolukindlus soon – maa	C2: 10 kV / 5 kA (8/20µs)
Kogu lahendusvool (10/350)	5 kA
Kogu lahendusvool (8/20)	0,5 kA
Nominaalne koormusvool DC	2 A
Nominaalne koormusvool AC	1,4 A
Piirikute seire	ei
Suurim talitluspinge AC	130 V
Suurim talitluspinge DC	185 V
Piirsagedus	2800 MHz
Mudel	Täppiskaitseseade
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt	Klass II+III/C2+C1
Kategorie	Tüüp 2+3 / C2+C1
Kaitsenivoo	<800 V
LPZ	1→3
Elektriimpulsiga	2,5 kA
vastuvõtuaeg	<1 ns
Sisestuse summutus (Insertion loss)	≤3 dB
Rakendustemperatuuri vahemiku min	-40 °C
Rakendustemperatuuri vahemiku max	80 °C
Mõõde	70V

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani	1,1222 kg CO2e / 1 Tükk
