Koaksiaal-kaitseseade F-ühenduseks: pesa/pesa
Type DS-F W/W
|Item no. 5093272
|EAN 4012195022619
Item no. / Type
Suurim talitluspinge AC
Suurim talitluspinge DC
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Andmesidejuhtmete koaksiaal-kaitseseadmed
• Baaskaitse
• Suur impulssvoolu taluvus 2 × 2,5 kA (10/350)
• Lihtne montaaž (vahepistik), m = pistik, w = pesa
• Mitmesugused pistikukombinatsioonid
• F-pistikuga
• Optimaalne ülekandetoime

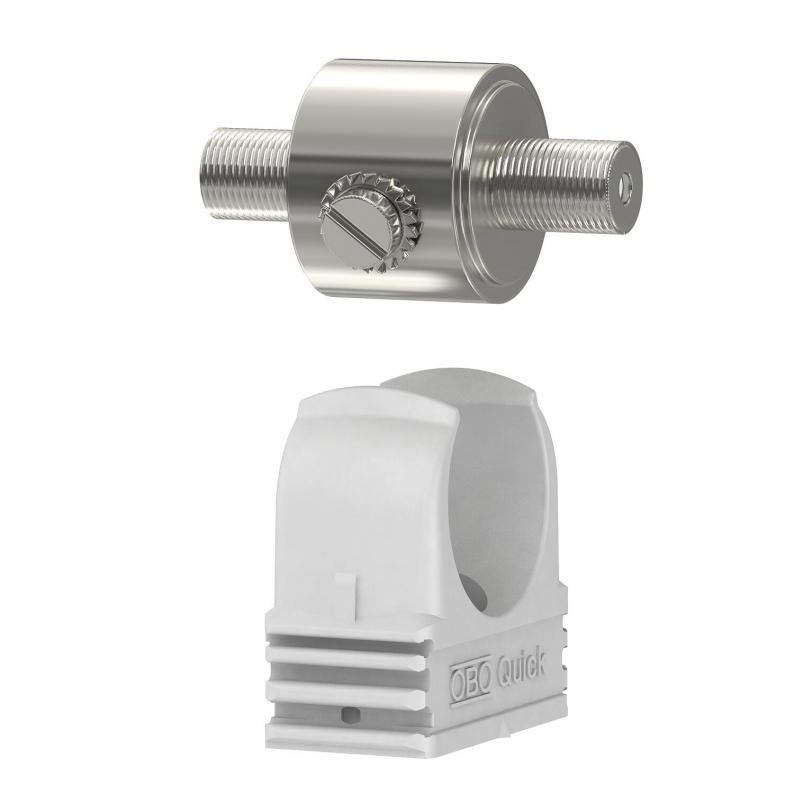

• Lihtsaks paigaldamiseks kuulub komplekti OBO Quick-klamber M25
Kasutamine: TV- ja SAT-seadmete kaitse, multikommutaatorid, vastuvõtjad nagu DVB-T(2)
• Baaskaitse
• Suur impulssvoolu taluvus 2 × 2,5 kA (10/350)
• Lihtne montaaž (vahepistik), m = pistik, w = pesa
• Mitmesugused pistikukombinatsioonid
• F-pistikuga
• Optimaalne ülekandetoime
• Lihtsaks paigaldamiseks kuulub komplekti OBO Quick-klamber M25
Kasutamine: TV- ja SAT-seadmete kaitse, multikommutaatorid, vastuvõtjad nagu DVB-T(2)
Technical data
Tehnilised andmed
| Pooluste arv | 1 |
|---|---|
| Tagasivoolu sumbumine | ≥14 dB |
| Lainetakistus | 75 Ω |
| Lisakontakt | ei |
| Seadme signalisatsioon | puudub |
| pistiksüsteem | F |
| Kaitsetase soon - soon | <800 V |
| Kaitsetase soon - maa | <800 V |
| kaitseklass | IP40 |
| Katsestandard | IEC 61643-21 |
| Mahtuvus (soon-soon) | <10 pF |
| Mahtuvus (soon-maa) | <20 pF |
| Plahvatuskindel mudel | ei |
| Isolatsioonitakistus | >1 GΩ |
| Varje ühendus | jah |
| Varjestus | otse |
| Tõukevoolukindlus soon – soon | C2: 10 kV / 5 kA (8/20µs) |
| Tõukevoolukindlus soon – maa | C2: 10 kV / 5 kA (8/20µs) |
| Kogu lahendusvool (10/350) | D1: 2 kA |
| Kogu lahendusvool (8/20) | 10 kA |
| Nominaalne koormusvool DC | 5 A |
| Nominaalne koormusvool AC | 3,5 A |
| Piirikute seire | ei |
| Suurim talitluspinge AC | 130 V |
| Suurim talitluspinge DC | 185 V |
| Piirsagedus | 3400 MHz |
| Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt | Klass I+II / D1+C2 |
| Kategorie | Tüüp 1+2 / D1+C2 |
| Kaitsenivoo | <800 V |
| LPZ | 0→2 |
| Elektriimpulsiga | 1 kA |
| Sisestuse summutus (Insertion loss) | ≤0,9 dB |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 130V |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,1413 kg CO2e / 1 Tükk |
|---|
